Инструкция к семейству для Revit Проточный водонагреватель, аналог Stiebel Eltron
ОПИСАНИЕ
Категория модели: Оборудование
Версия Revit: 2022
Состав набора:
Семейство:Проточный водонагреватель Stiebel Eltron
Типы:

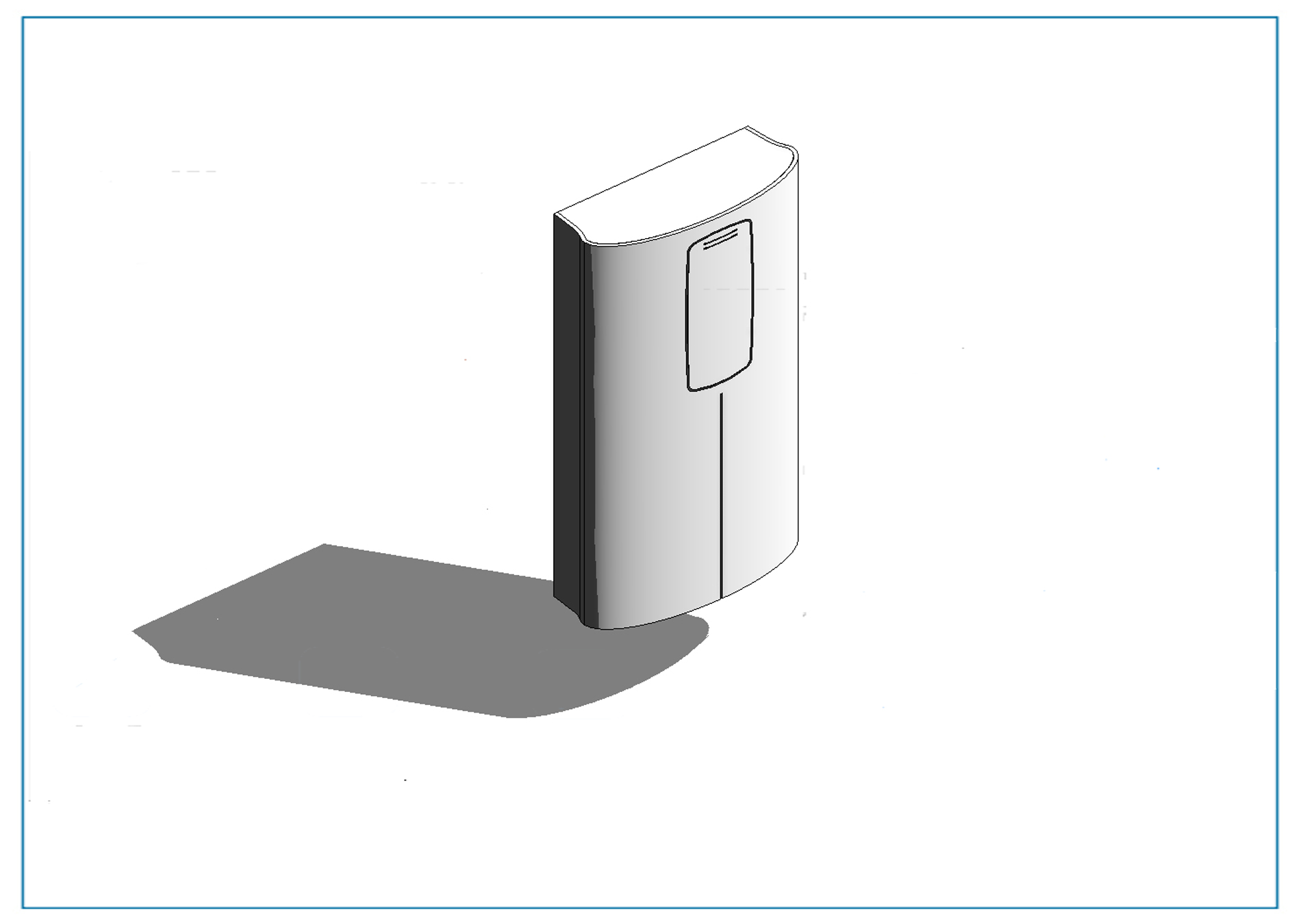

- DCE-C 6/8 Trend_6 кВт
- DCE-C 6/8 Trend_8 кВт
- DCE-C 10/12 Trend_10 кВт
- DCE-C 10/12 Trend_12 кВт

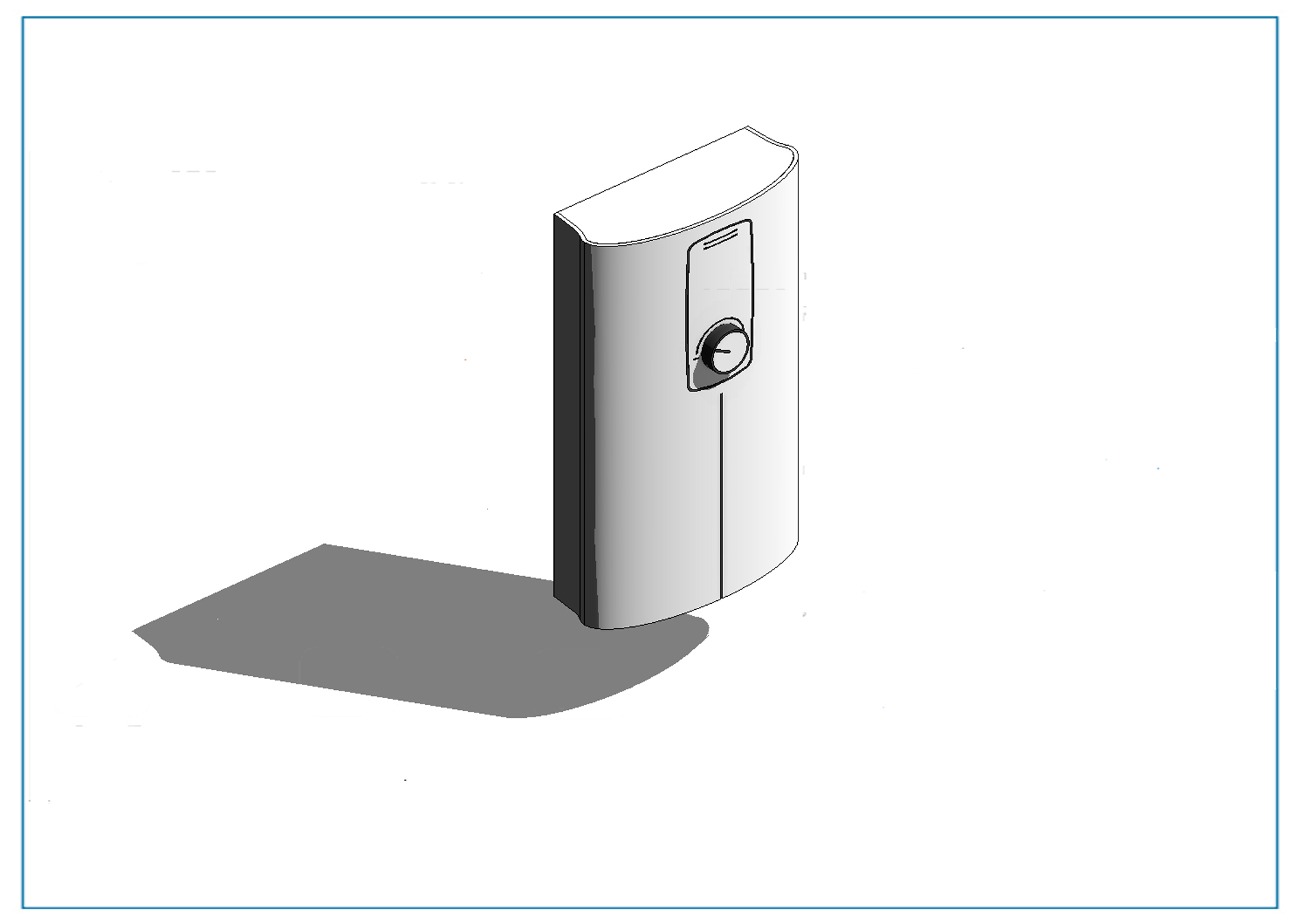

- DCE-S 6/8 Plus_6 кВт
- DCE-S 6/8 Plus_8 кВт
- DCE-S 10/12 Plus_10 кВт
- DCE-S 10/12 Plus_12 кВт

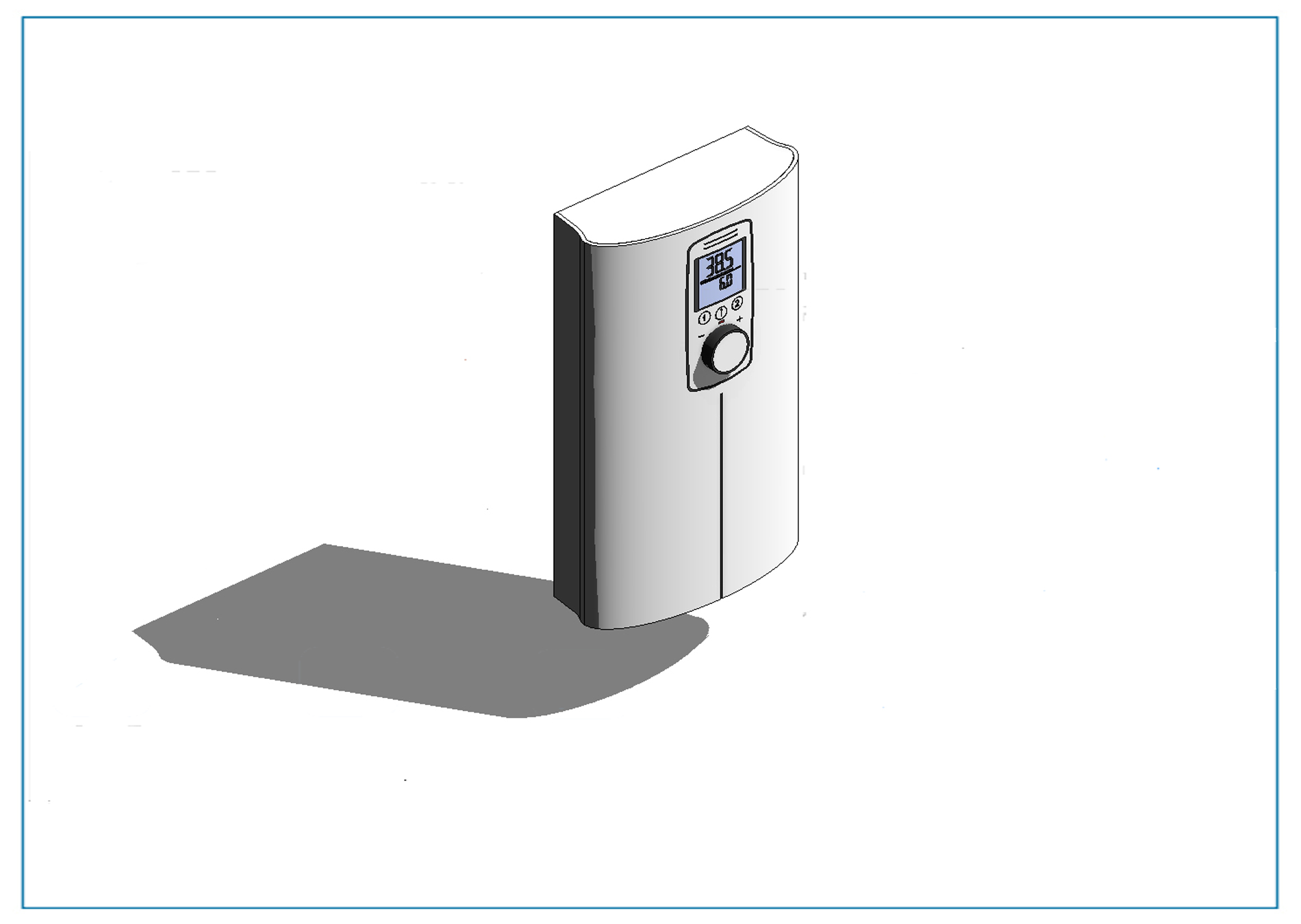

- DCE-X 6/8 Premium_6 кВт
- DCE-X 6/8 Premium_8 кВт
- DCE-X 10/12 Premium_10 кВт
- DCE-X 10/12 Premium_12 кВт
- DCE 11/13 верхнее подключение 3/8
НАВИГАТОР ПО СЕМЕЙСТВУ

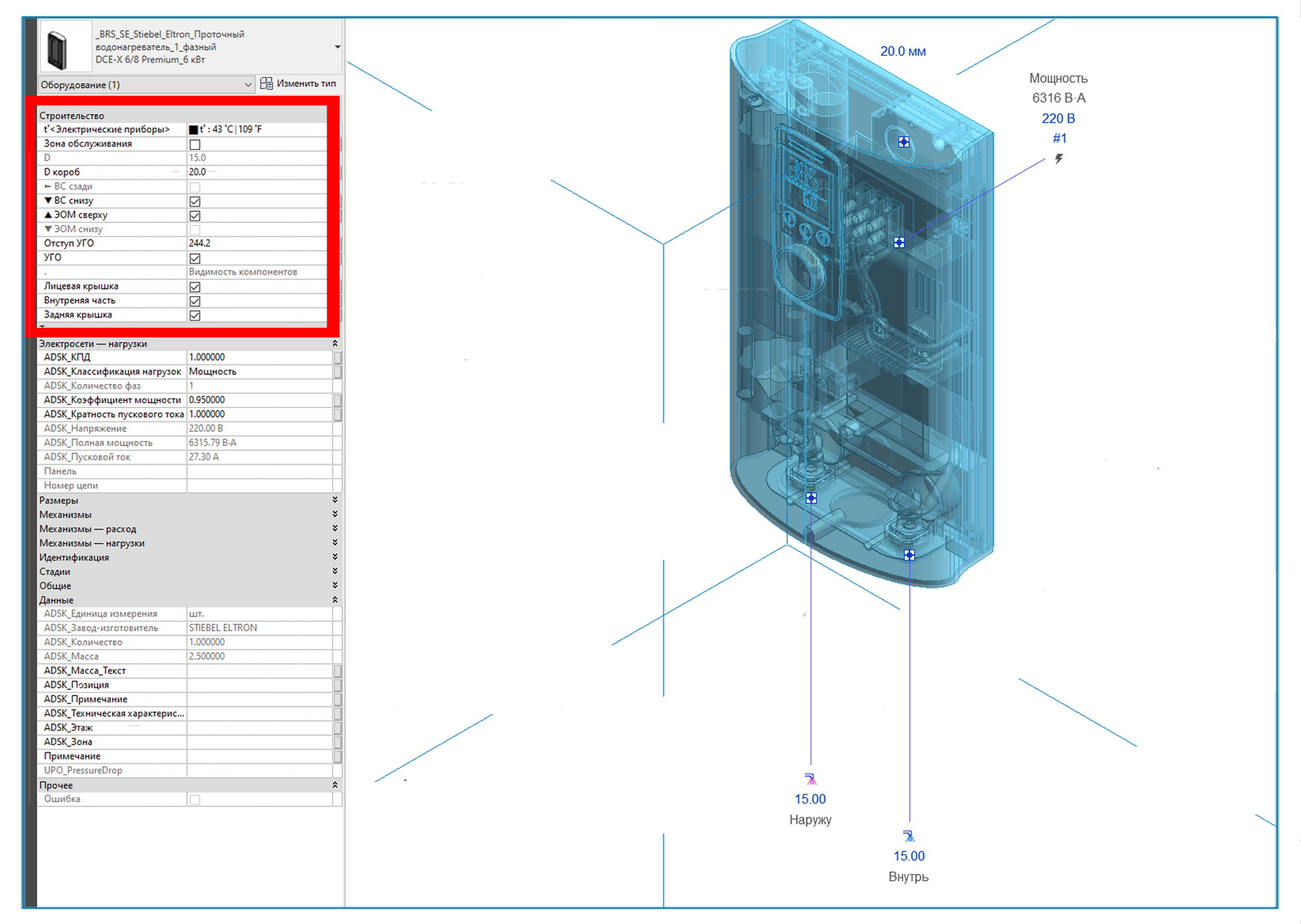

Все созданные функции находятся в одном разделе экземпляра «Строительство»
- t˚<Электрические приборы> (отключено)
- Зона обслуживания
- D
- D короб
- ► ВС сзади
- ▼ ВС снизу
- ▲ ЭОМ сверху (отключено)
- ▼ ЭОМ снизу (отключено)
- Отступ УГО
- УГО
- Лицевая крышка (отключено)
- Внутренняя часть (отключено)
- Задняя крышка (отключено)
ИНСТРУКЦИЯ

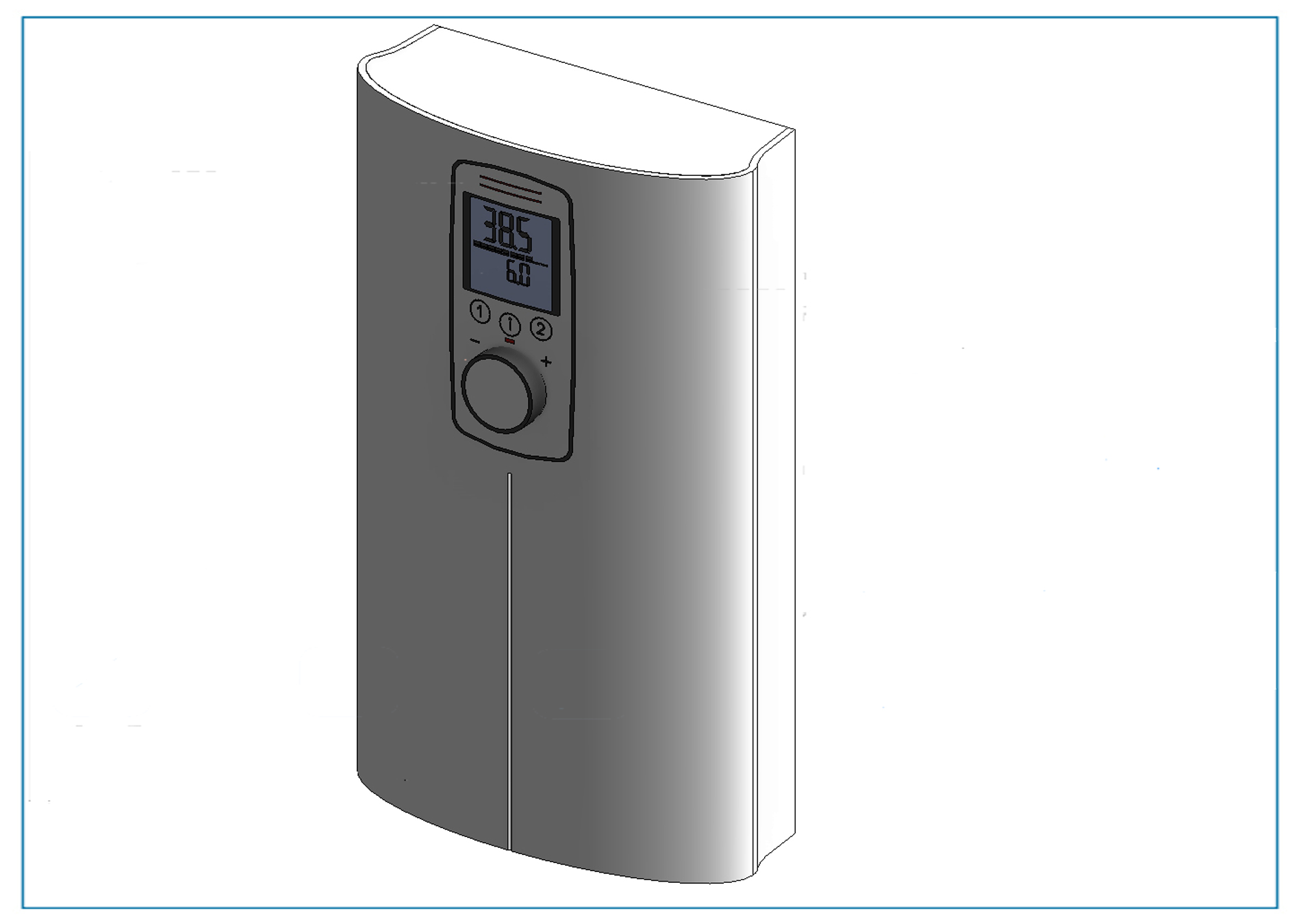

t˚<Электрические приборы> (отключено)- на выбор дается несколько настроек для температуры воды. Читайте инструкцию у производителя на сайте.

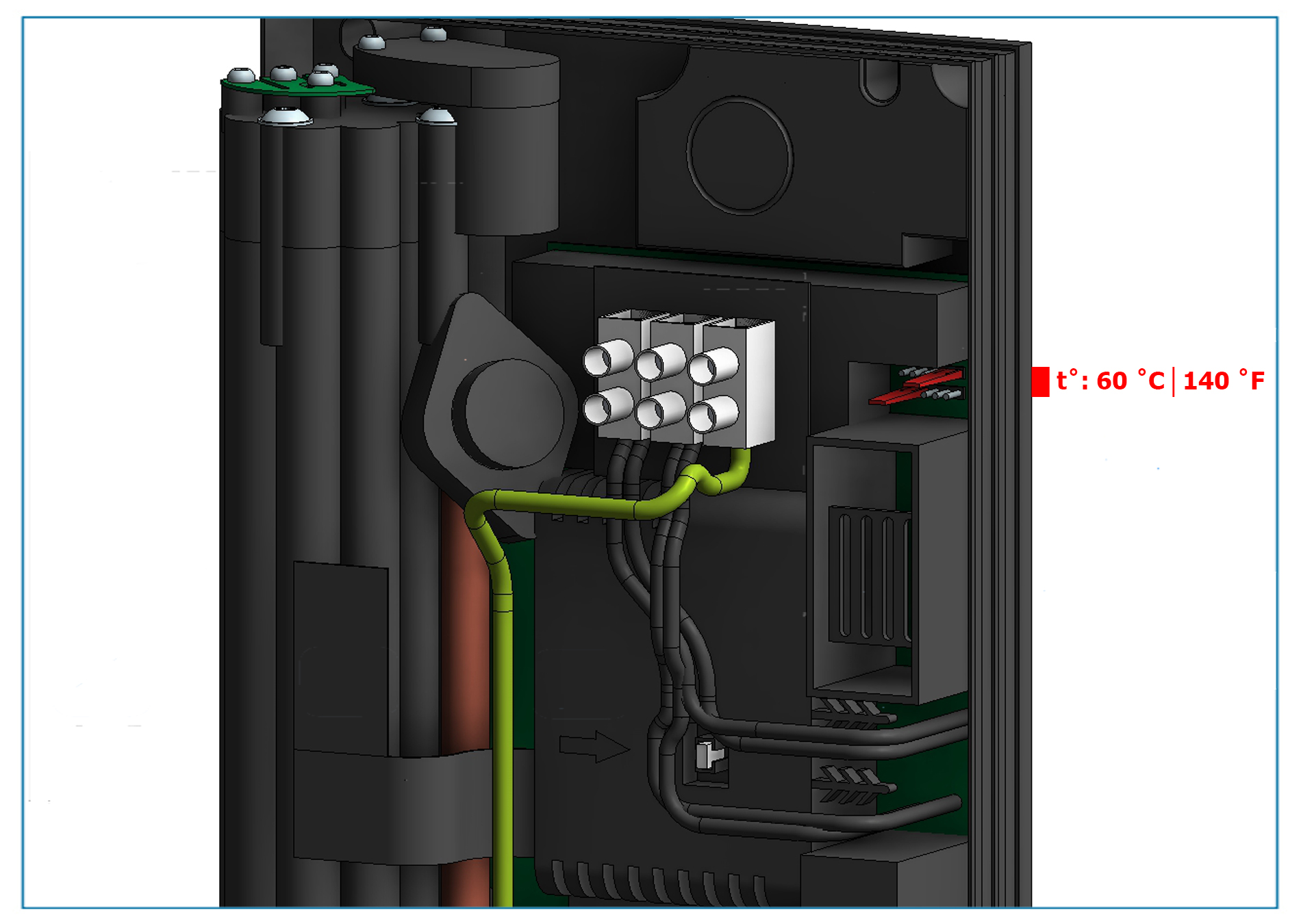

У модели Trend такой функции не предусмотрено, но у меня она реализована. Когда производите настройку температуры, в семействе перемещается перемычка (см.фото). У вас появляется возможность донести эту информацию заказчику.
█ t˚: 43 ˚C│109 ˚F
█ t˚: 50 ˚C│122 ˚F
█ t˚: 55 ˚C│131 ˚F
█ t˚: 60 ˚C│140 ˚F (заводская настройка)
нижний ряд перемычек под типы, 6/10 кВт и 8/12 кВт. Эти перемычки перемещаются в соответствие выбранного типа проточного водонагревателя. НЕ ПЕРЕМЕЩАЙТЕ САМОСТОЯТЕЛЬНО

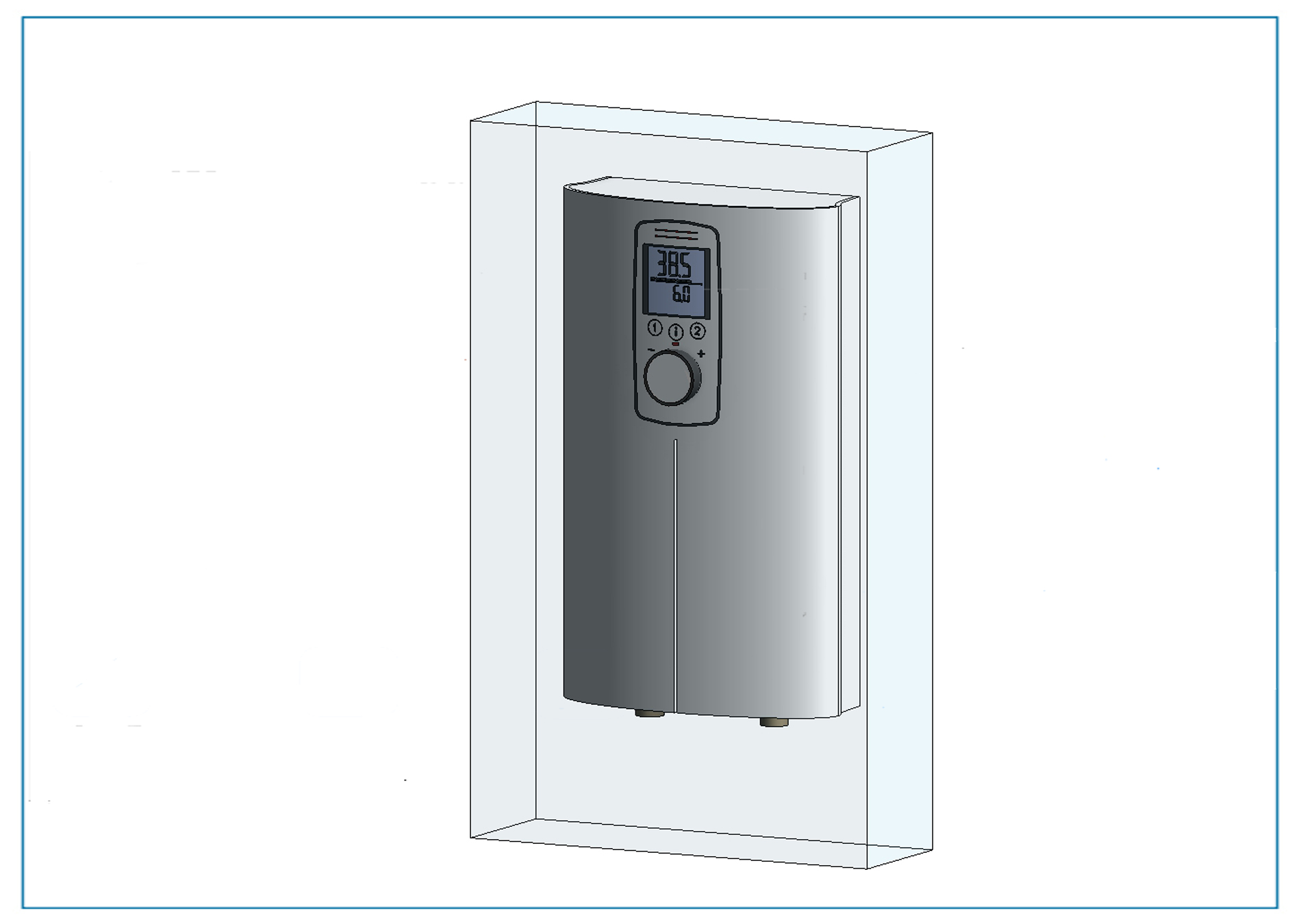

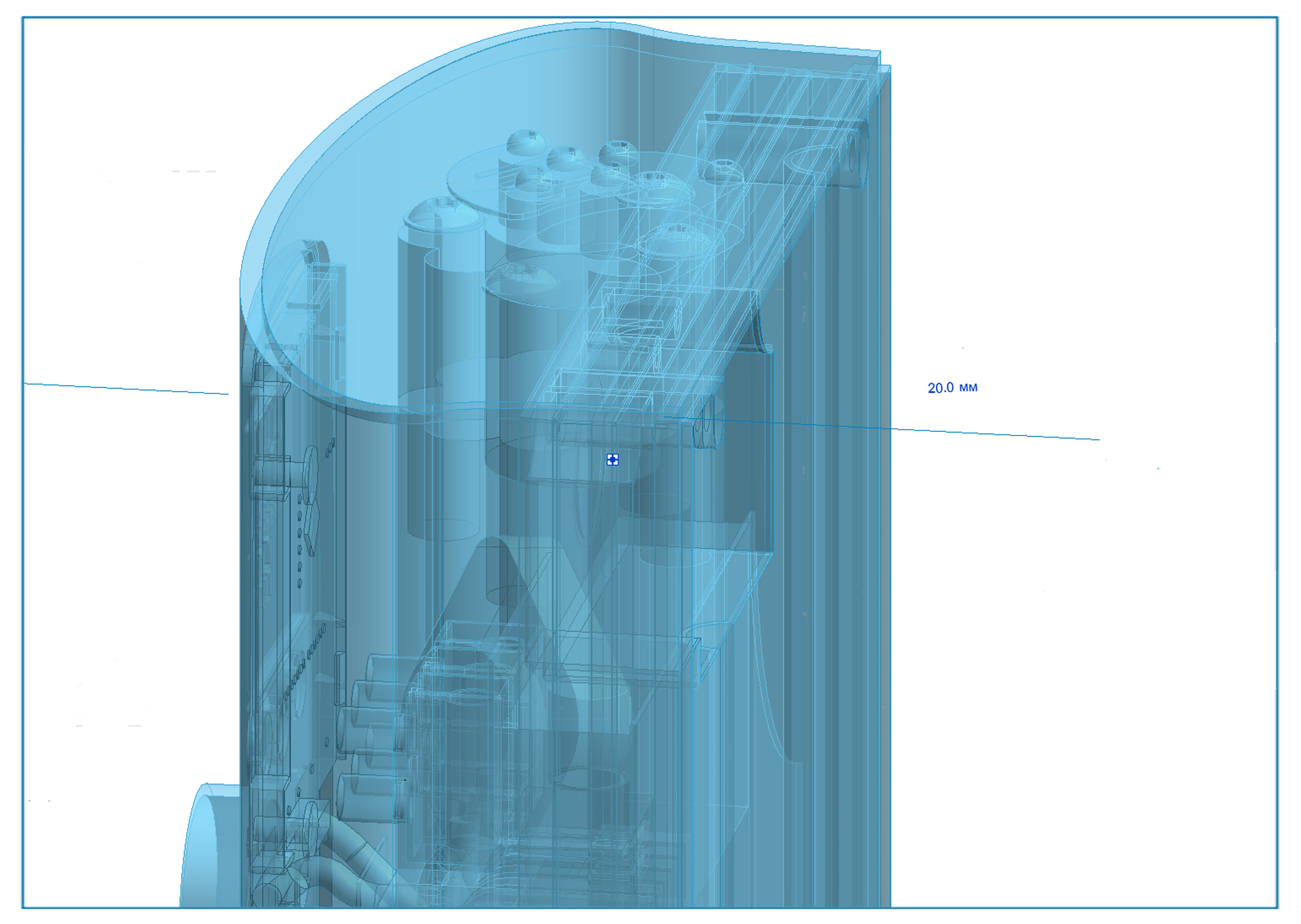

Зона обслуживания — название говорит само за себя. У каждого прибора есть рекомендации от производителя по зоне обслуживания. Необходимо соблюдать минимальные расстояния, чтобы обеспечить бесперебойную эксплуатацию устройства и проведение технического обслуживания. Её видимость можно включить в любом режиме отображения. Просто поставьте или снимите галочку.
D — диаметр подключения трубопровода G 1/2 A. При изменении диаметра подключения вылезает ошибка в виде большого красного шара. У производителя только один диаметр подключения на данных моделях.
D короб — диаметр подключения короба для кабеля питания.
Возможно добавление функций через заявку внизу страницы.
Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.
► ВС сзади

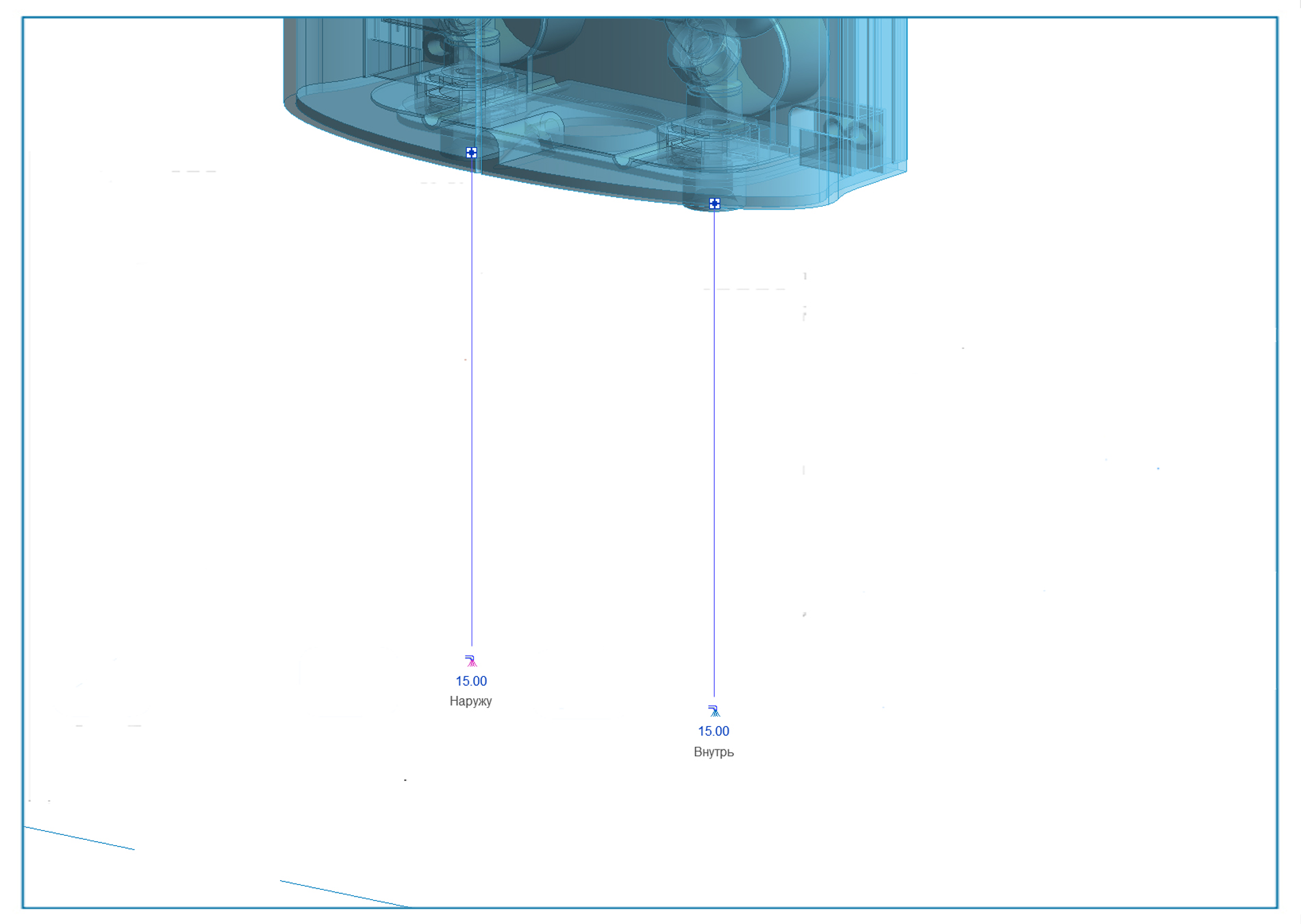

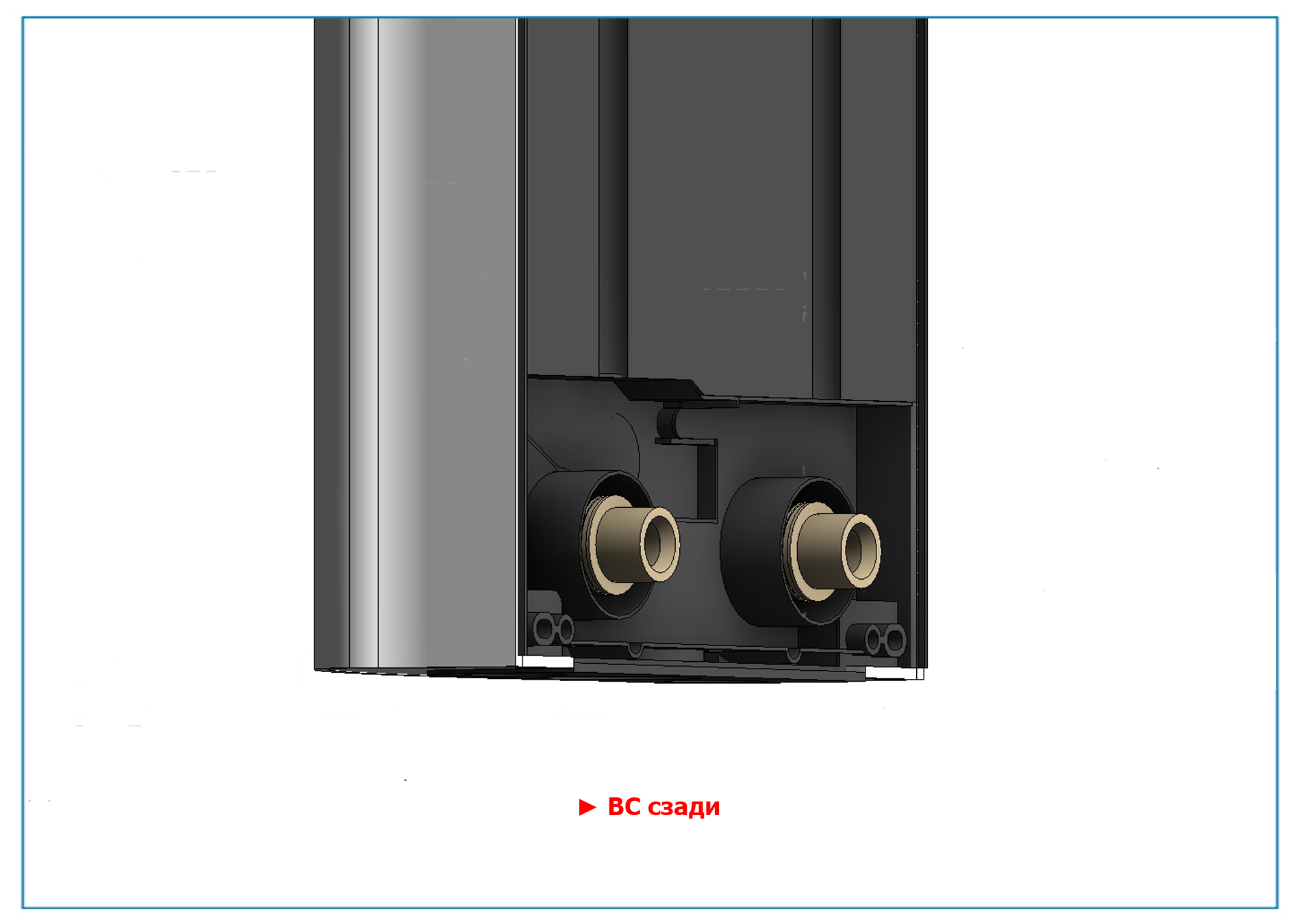

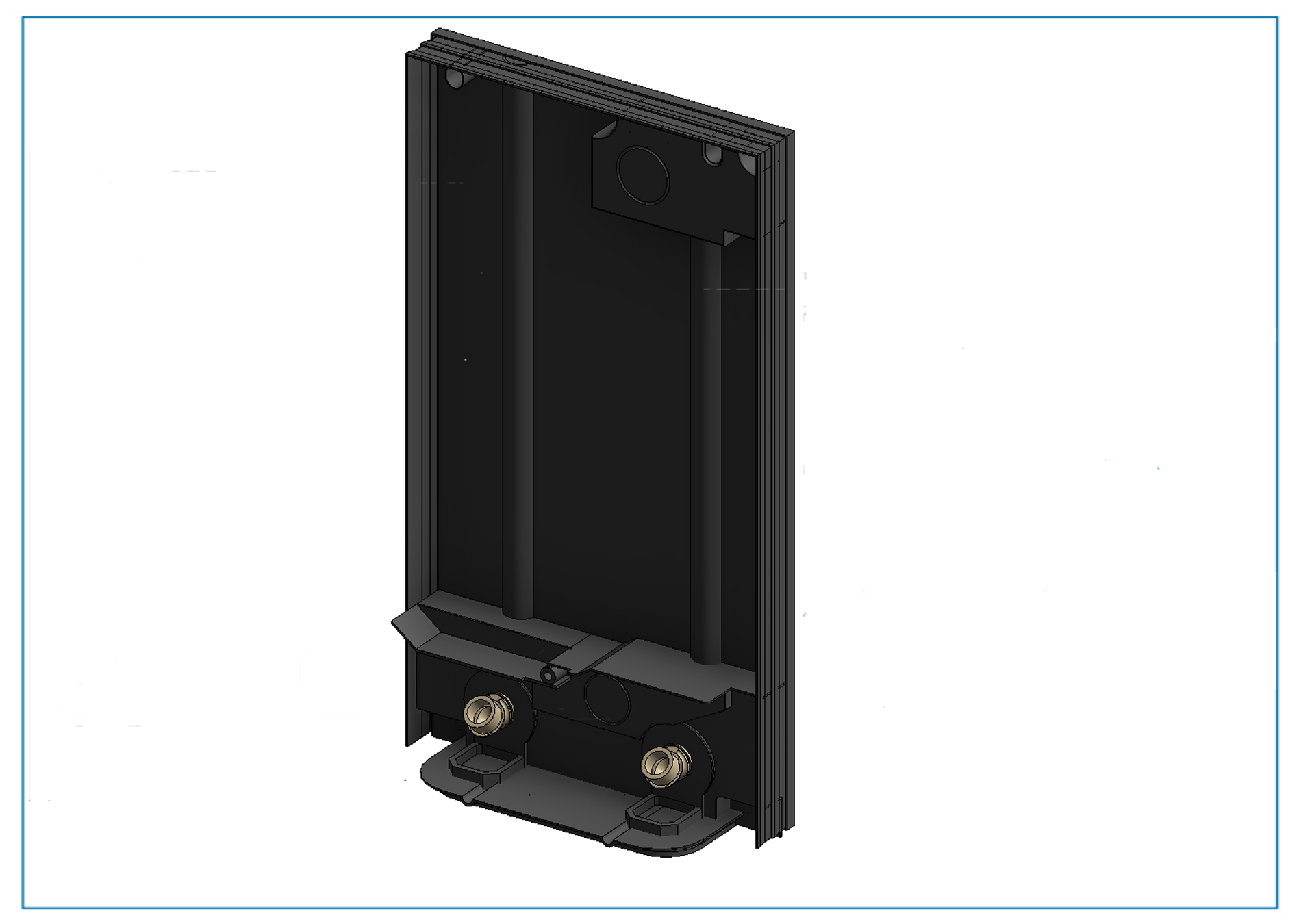

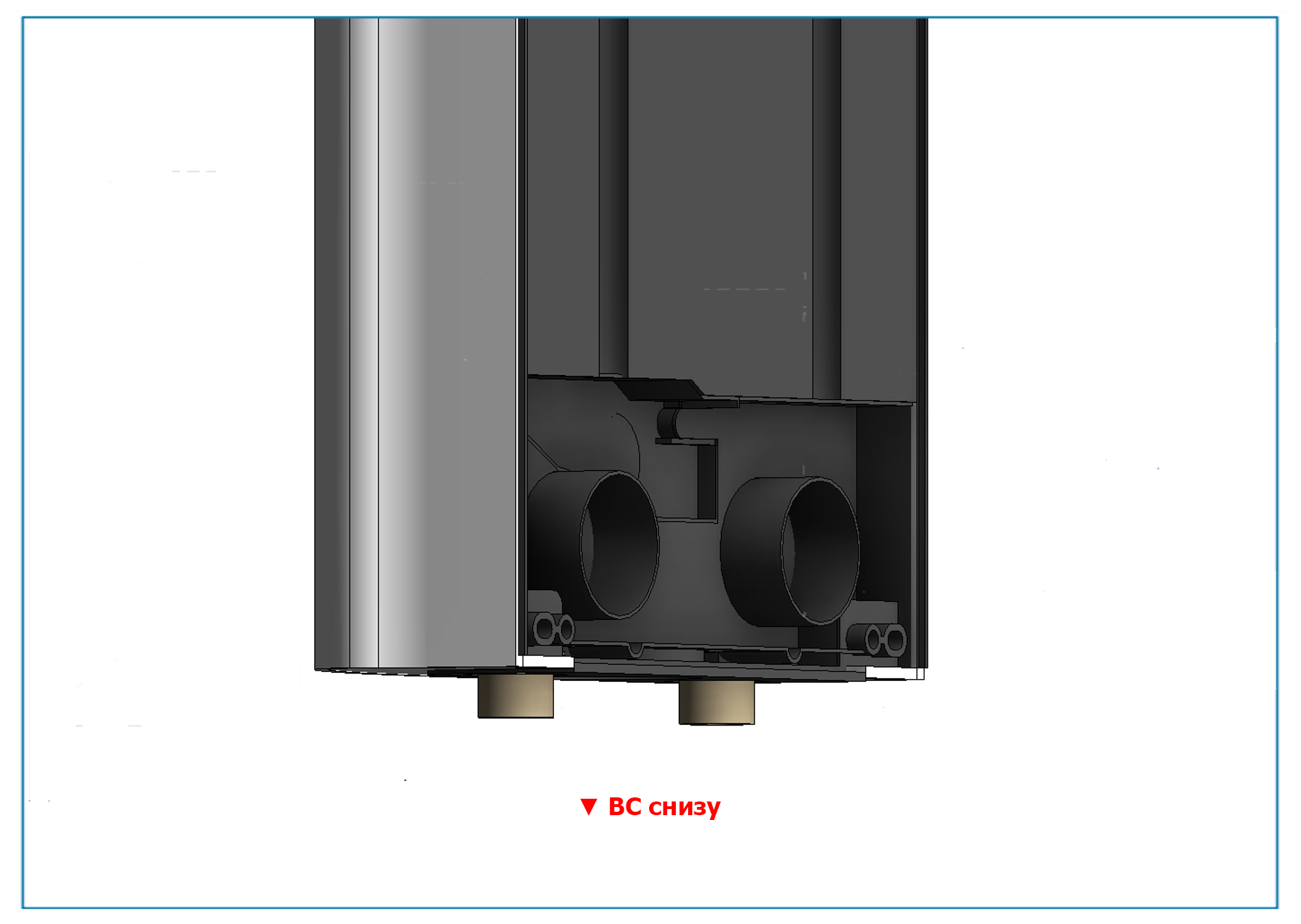

▼ ВС снизу — возможность переключения сторон подключения водоснабжения. Два варианта: снизу или сзади (из стены). Переключается одной галочкой. Так же на соединителях трубопровода указано, какую воду, куда подключать: ГВС внутрь, ХВС наружу.
▲ ЭОМ сверху (отключено)

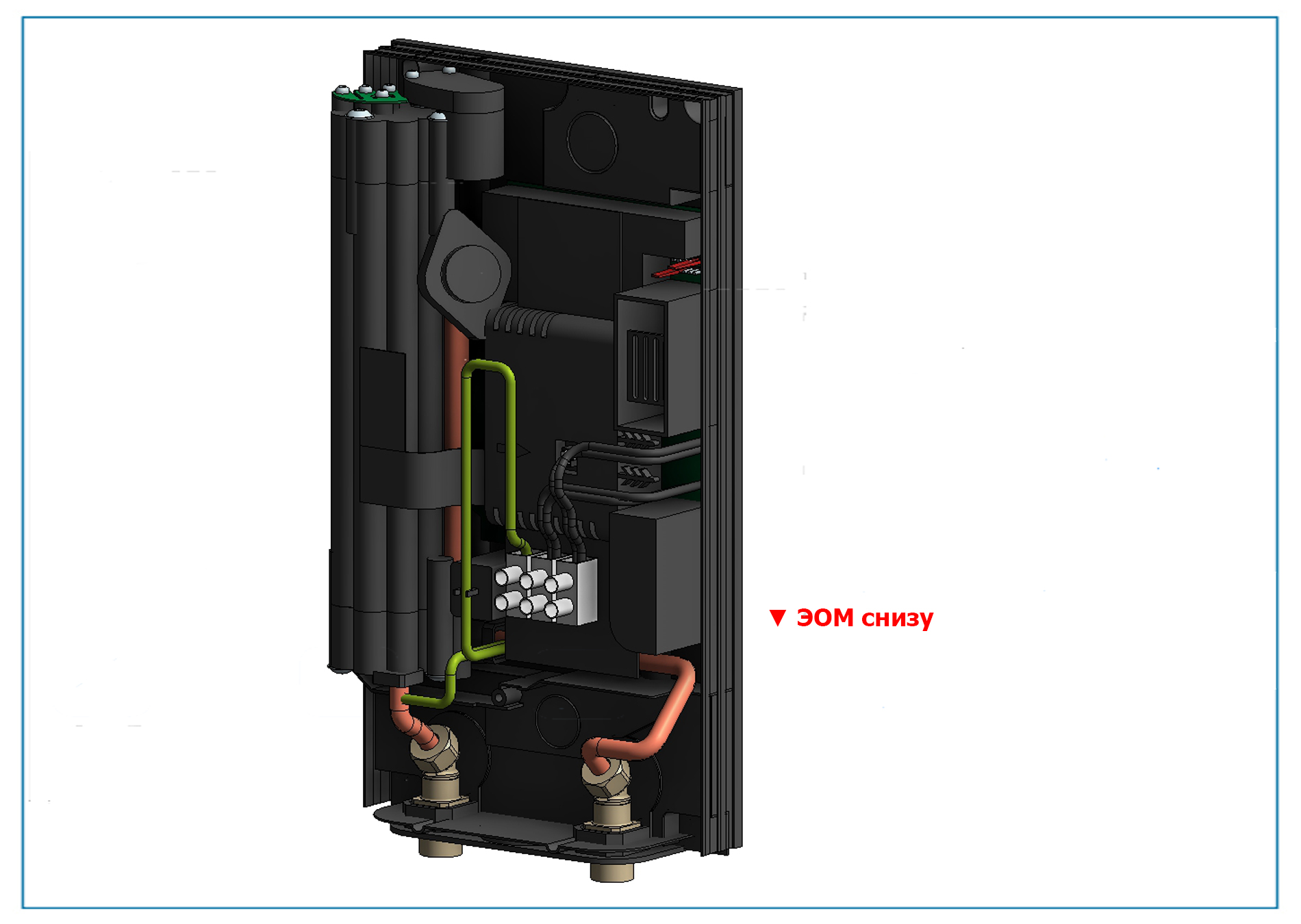

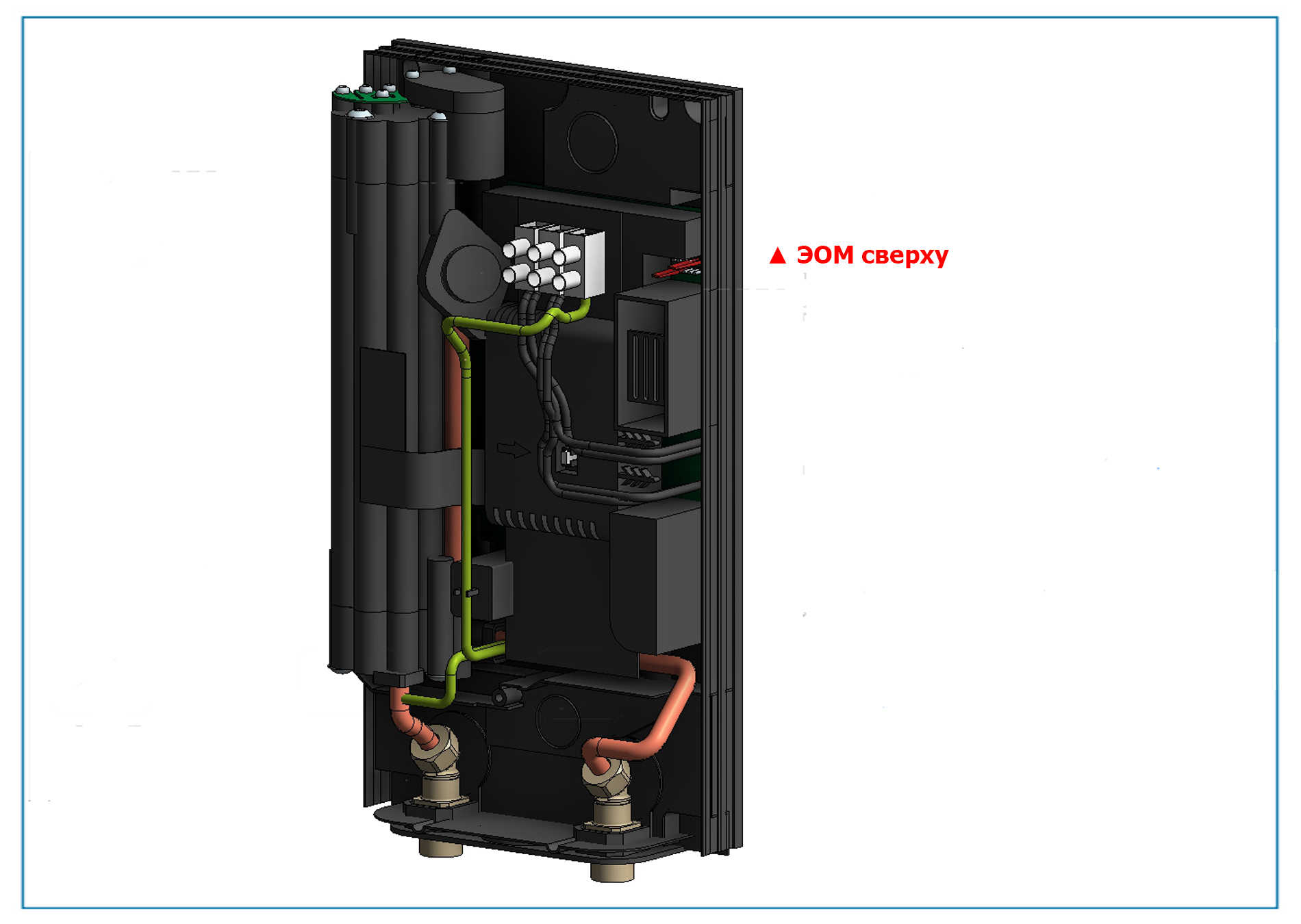

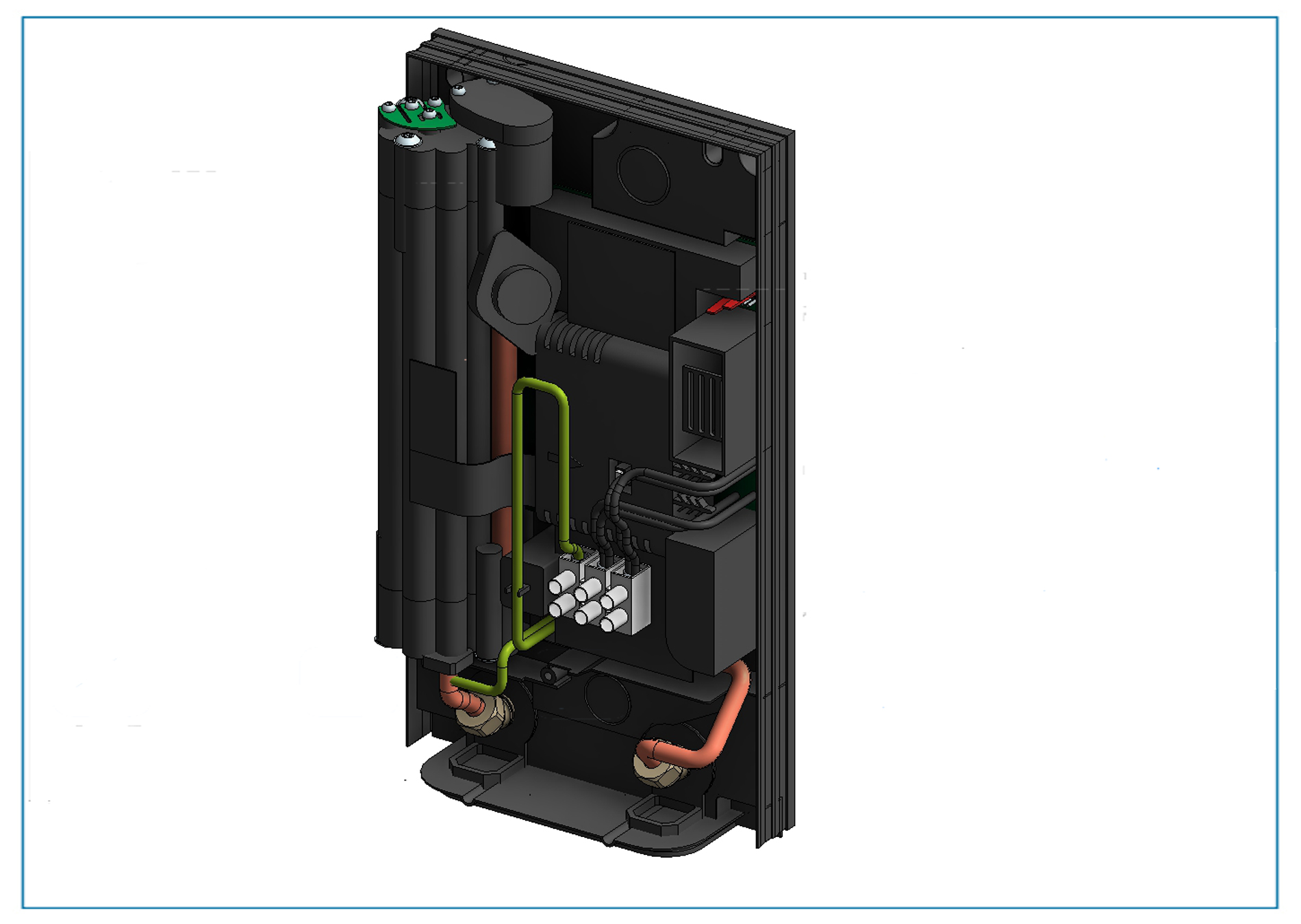

▼ ЭОМ снизу (отключено)- возможность изменения положения ввода кабеля внутрь водонагревателя. Он не включается в розетку, в него заводится кабель и подключается к колодке. Ее расположение можно выбирать с помощью этих функций. Вместе с колодкой перемещается «D короба».

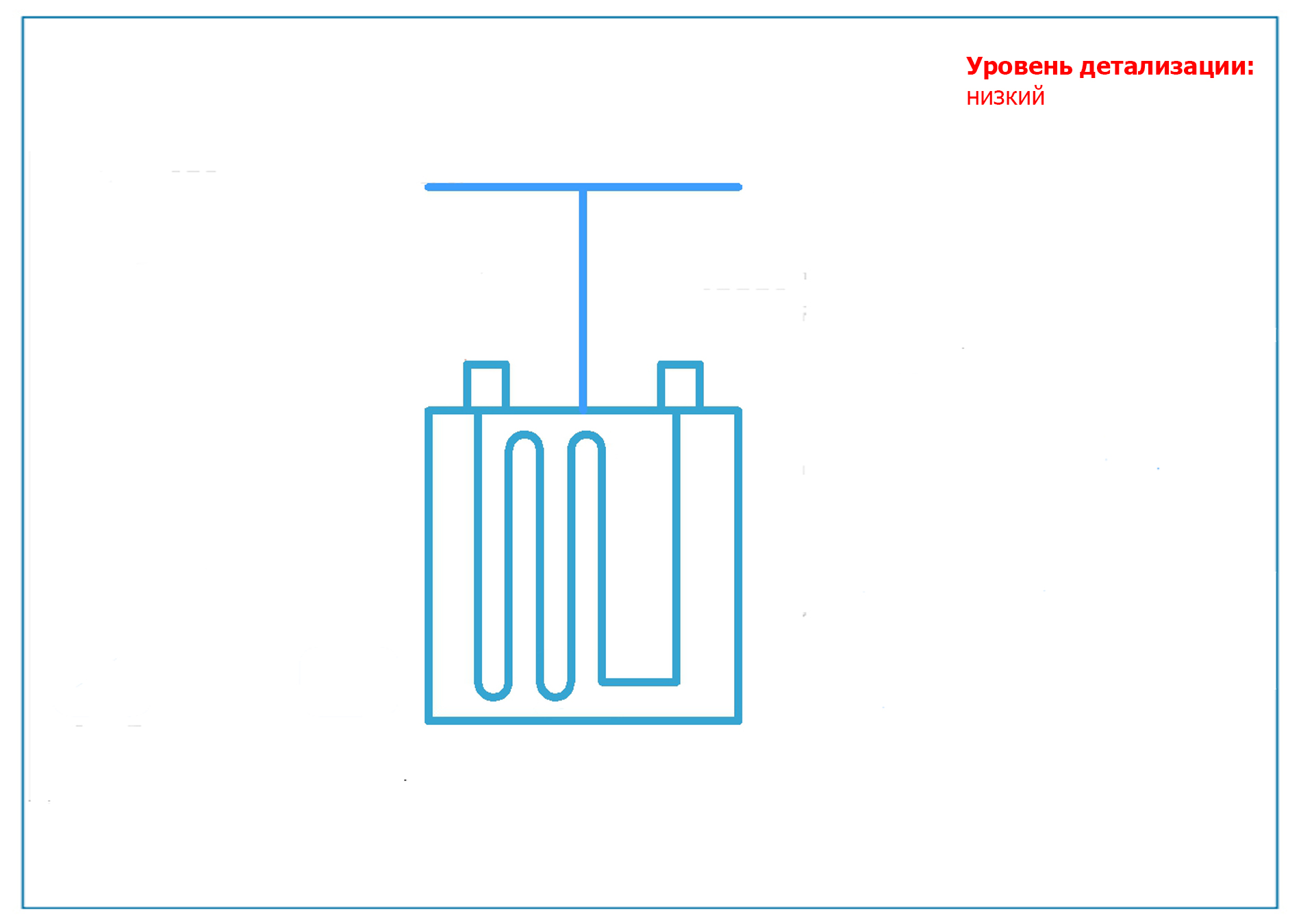

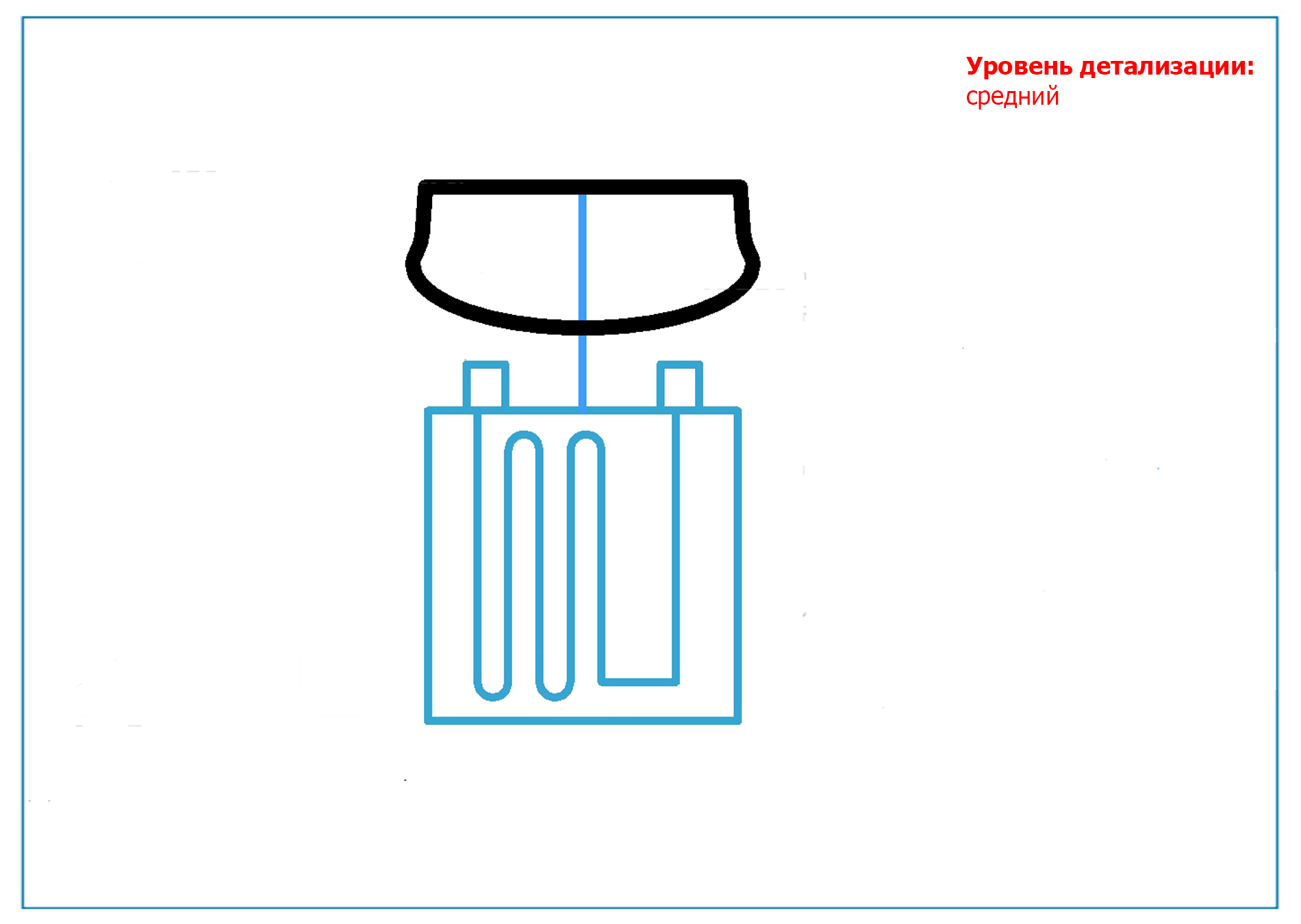

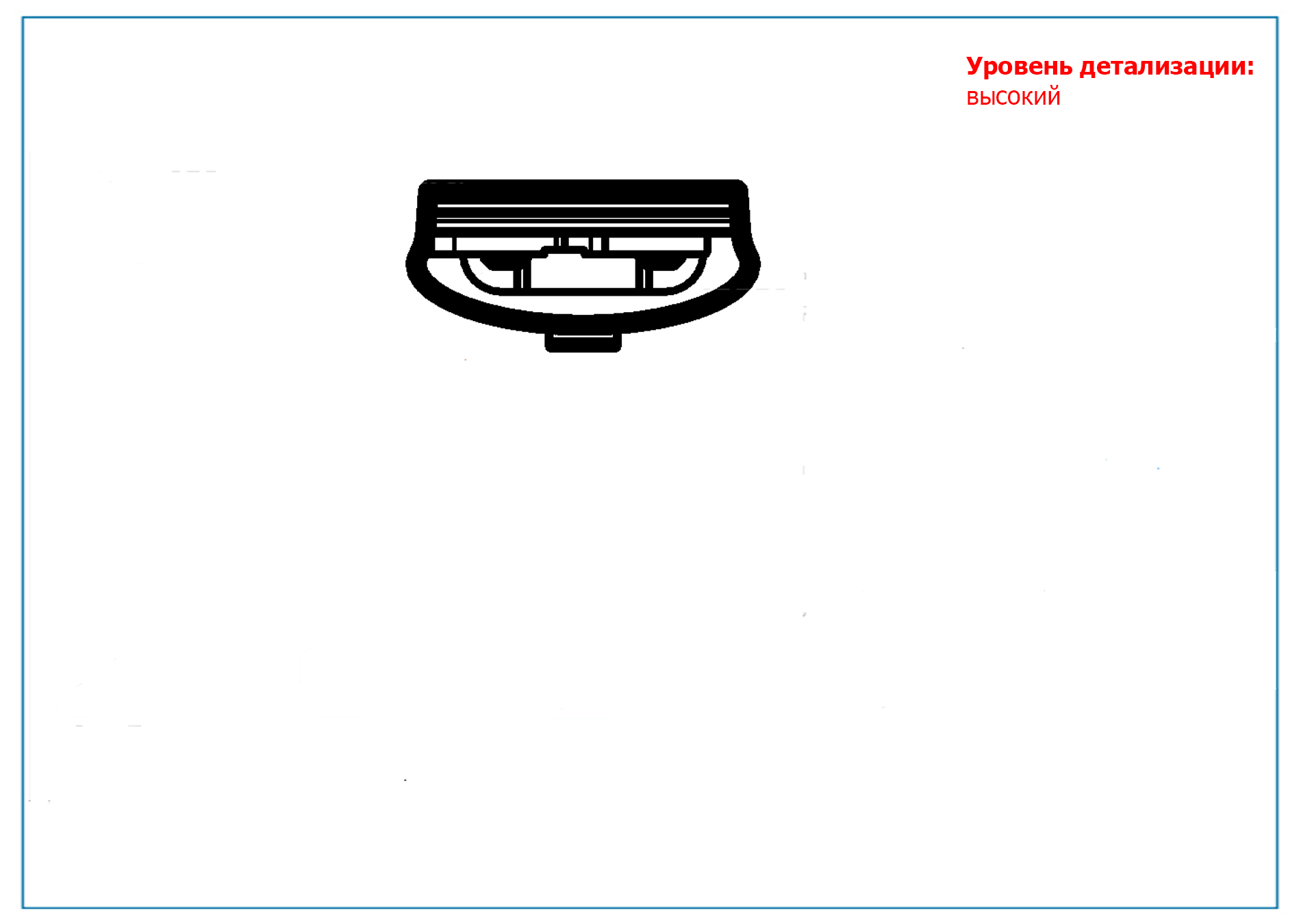

Отступ УГО — при низком и среднем уровне детализации появляется УГО. Введите расстояние от плоскости на котором расположен проточный водонагреватель
УГО — отключение и включение видимости УГО.
Лицевая крышка (отключено)
Внутренняя часть (отключено)
Задняя крышка (отключено)
Отключение видимости каждого элемента семейства. Так же есть возможность отобразить для заказчика, как водонагреватель разбирается и какую перемычку, куда поставить.
РАЗБОР МОДЕЛИ (отключено)
Сложный способ:

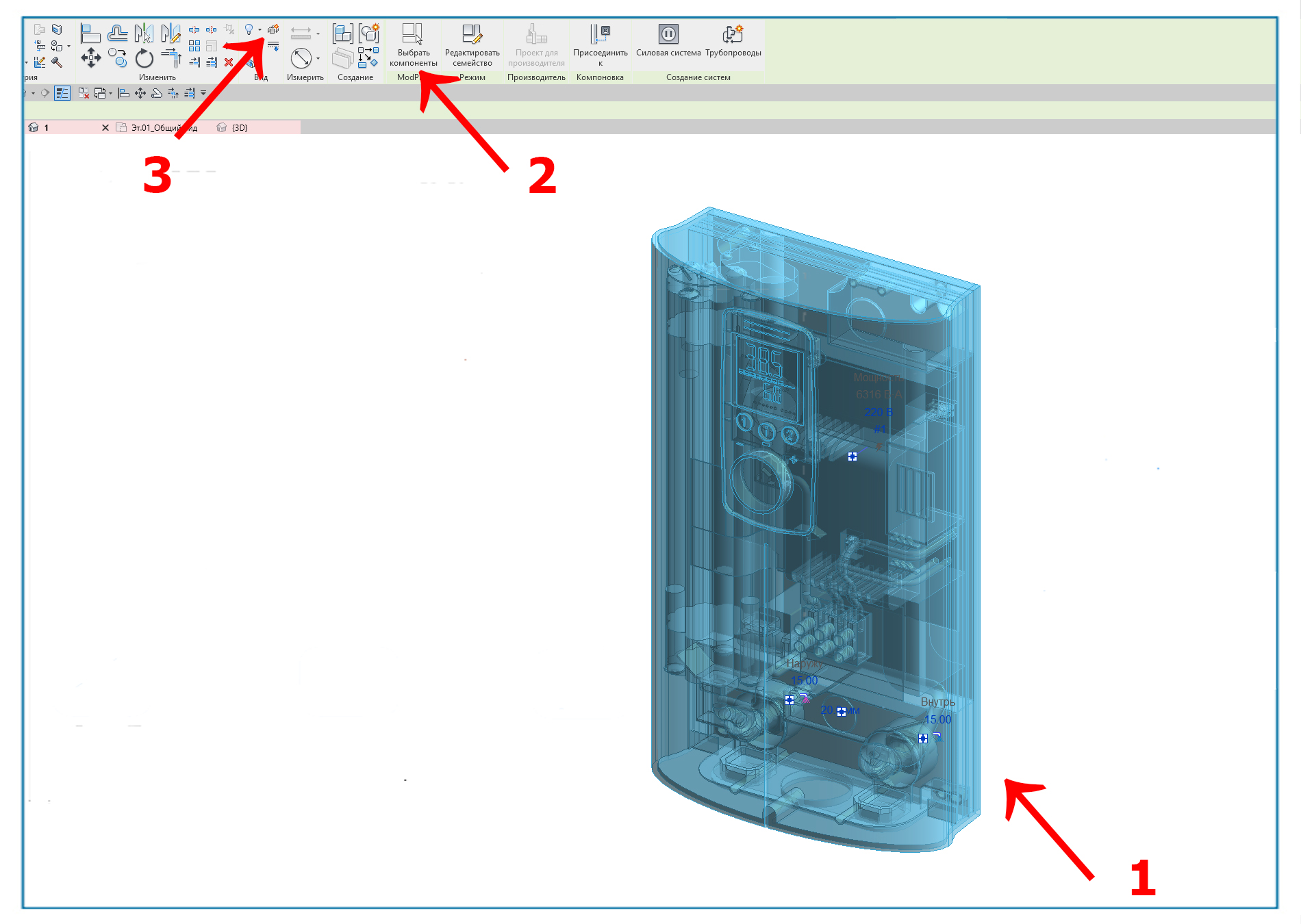

Выделите семейство проточного водонагревателя Stiebel Eltron → Выбрать компоненты → Выделите компонент → Переместить элементы
Легкий способ:
Наведите курсор мышки на семейство → Щелкая Tab, выберите компонент → Переместить элементы

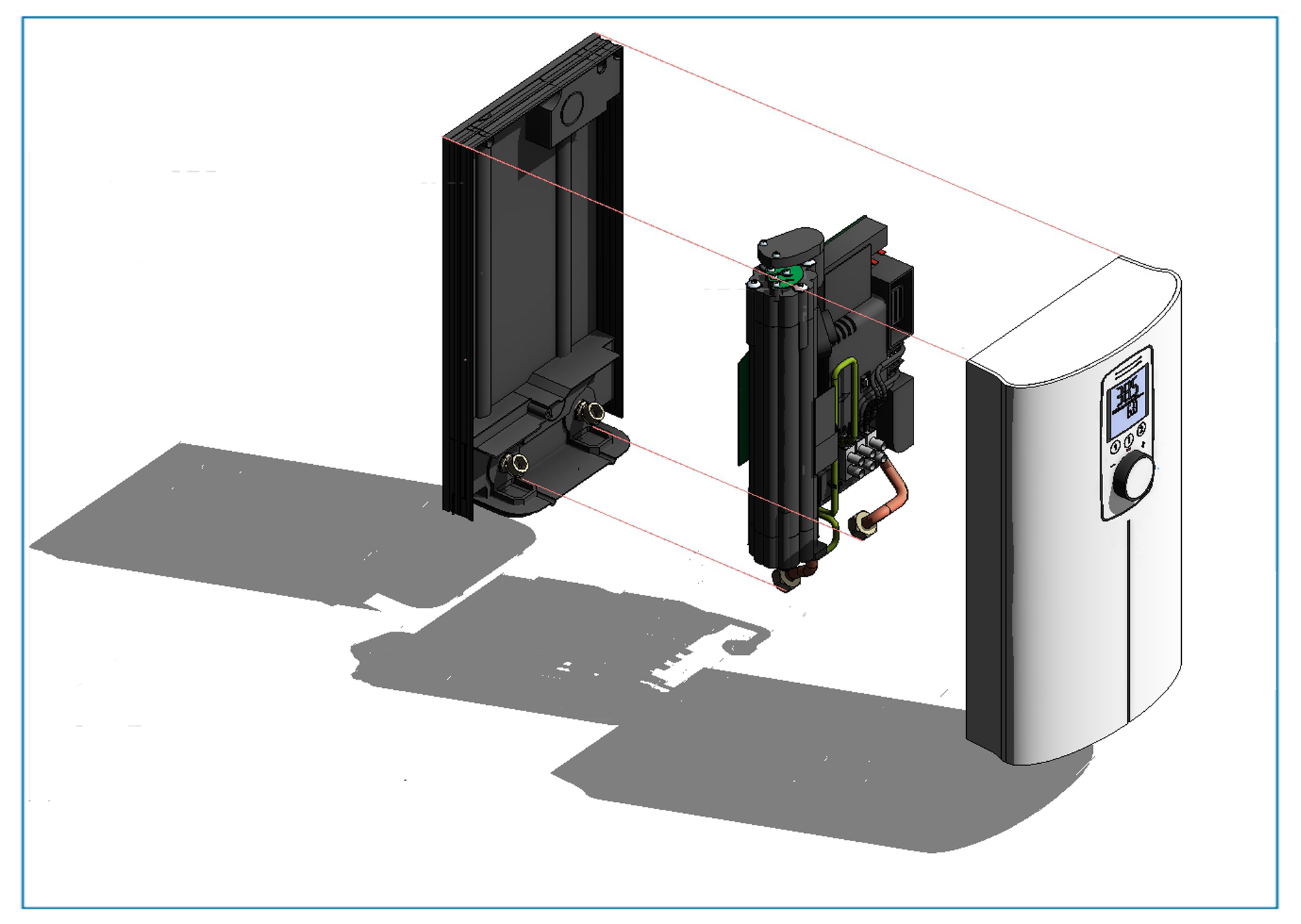

После проделанных манипуляций можно составить красивую «Взрыв схему», (см. фото)
