Как настроить и рассчитать освещение в ПО REVIT
Световые приборы в ПО Autodesk Revit корректно отображаются на визуализации и дают относительно верный результат при расчете освещенности.
Расчет освещенности помещения с помощью Revit определяется как вклад каждого осветительного прибора в световой поток, деленный на величину площади помещения. Средняя предполагаемая освещенность AEI рассчитывается по формуле:
AEI = (WL1 + WL2 + … + WLn ) / S
где WL — световой поток (Лм) для каждого осветительного прибора Он рассчитывается по формуле:
WL = II * LLF * CU
где:
II — исходная интенсивность, Лм/Вт;
LLF — коэффициент потерь при освещении;
CU — коэффициент использования.

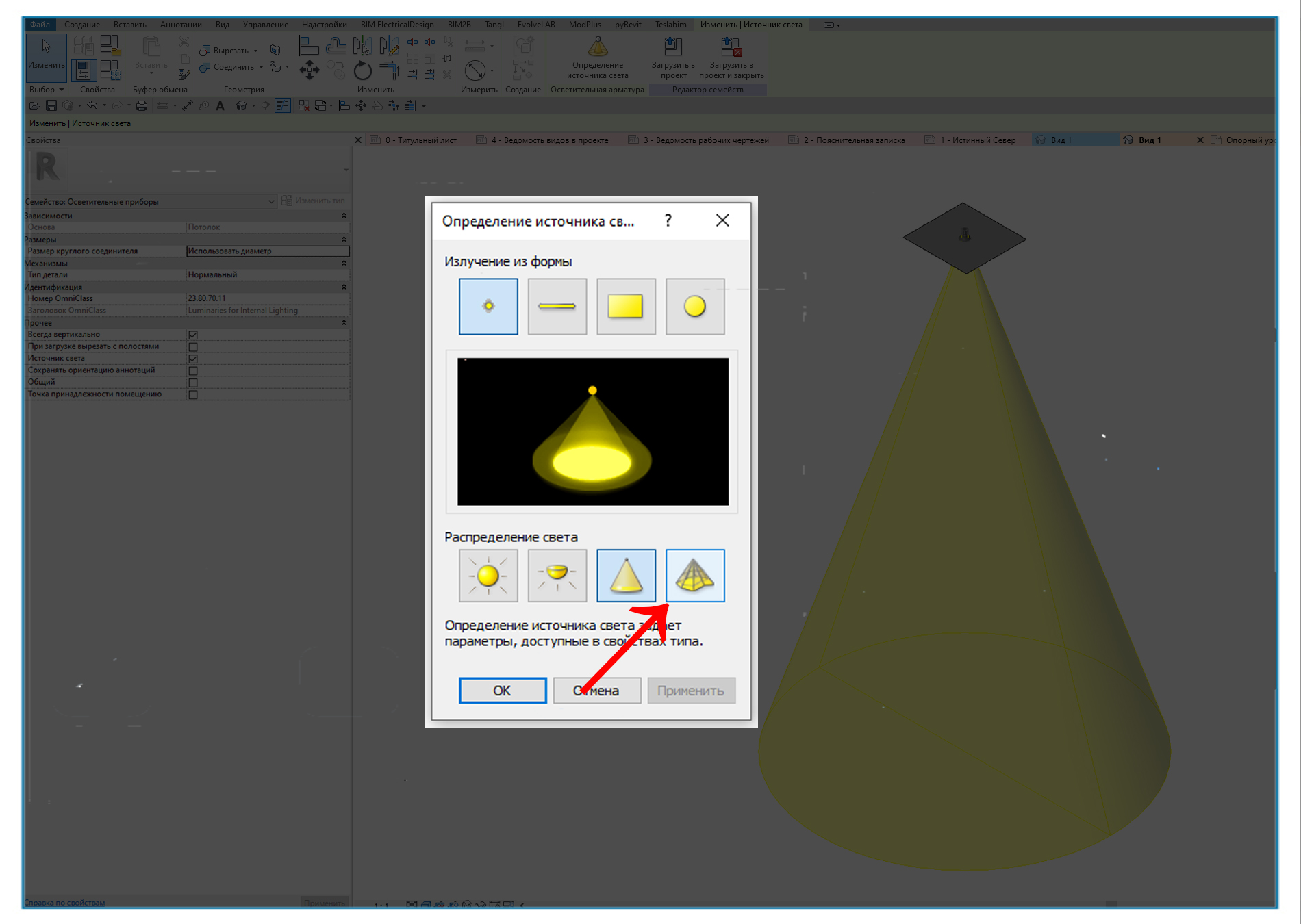

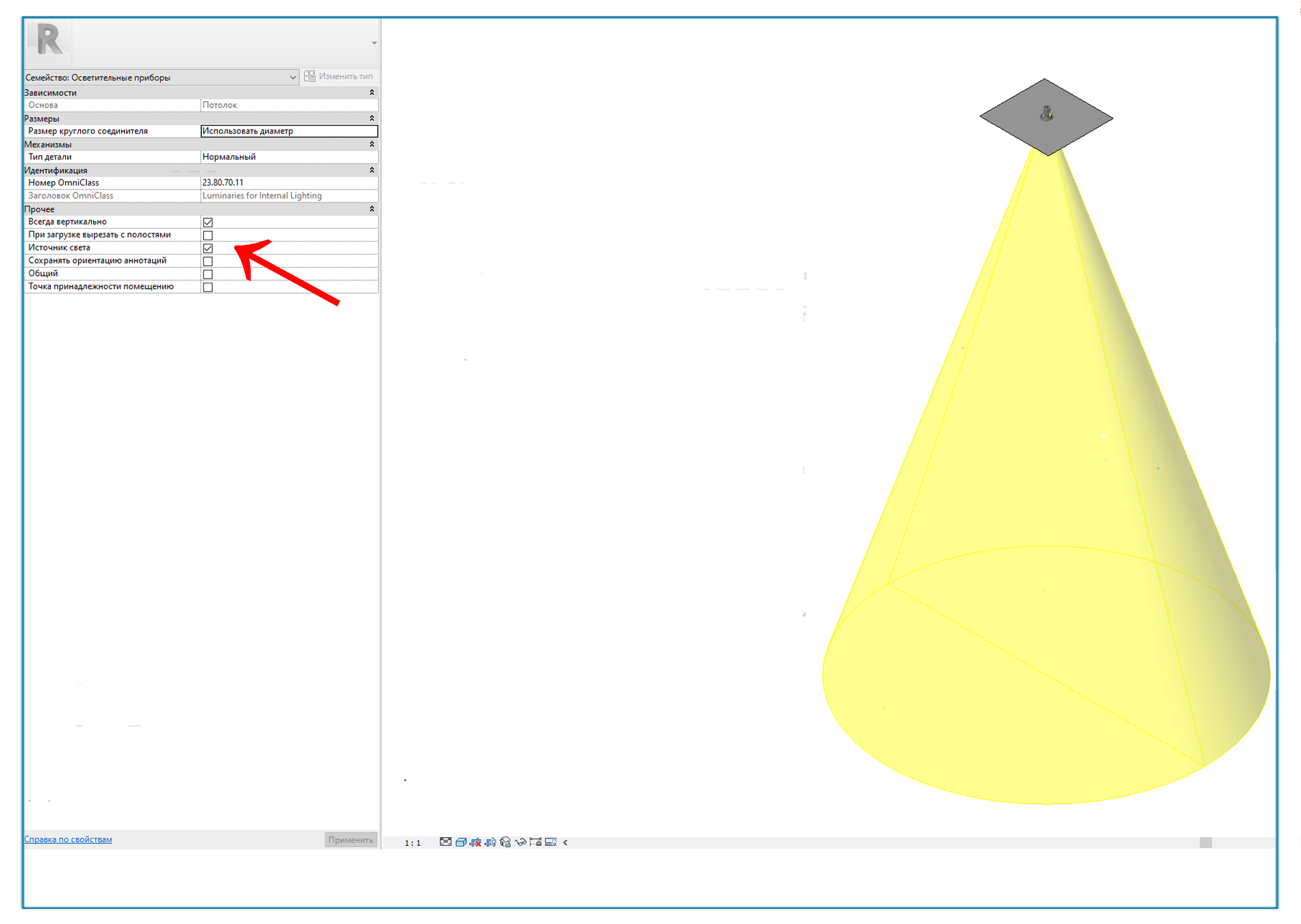

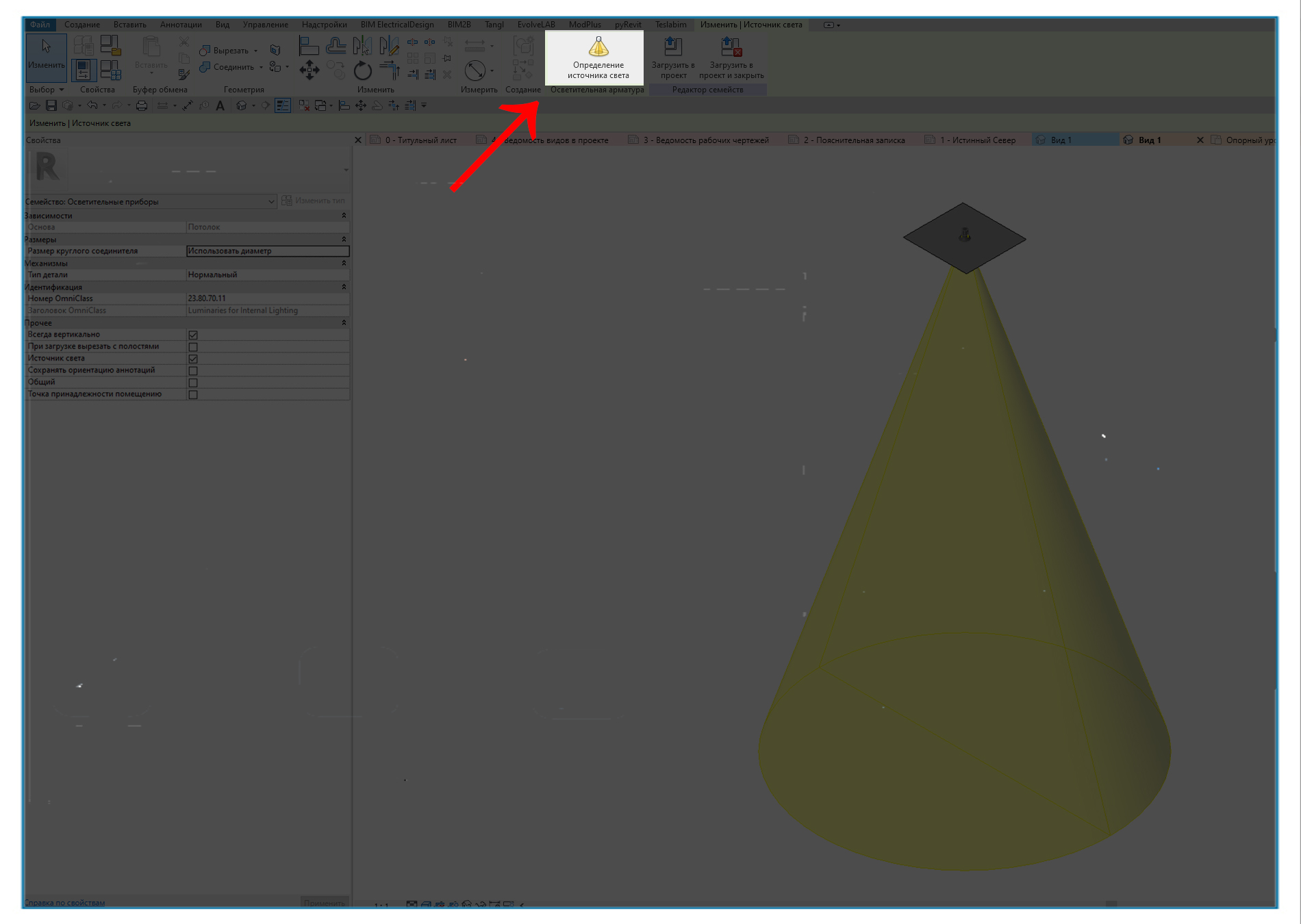

При создании загружаемого семейства осветительного прибора в Autodesk Revit, ему назначается источник света.
в Свойствах осветительного прибора определяется его геометрическая форма и вид распределения силы света в различных направлениях — кривая силы света (КСС) .Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.
КСС источника света может быть назначена параметром «Фотометрическая сетка».
В этом случае КСС в формате текстового файла IES загружается в семейство. Данный файл предоставляется производителем. Для корректного использования важно сохранить файлы IES по адресу
C:\ProgramData\Autodesk\IES

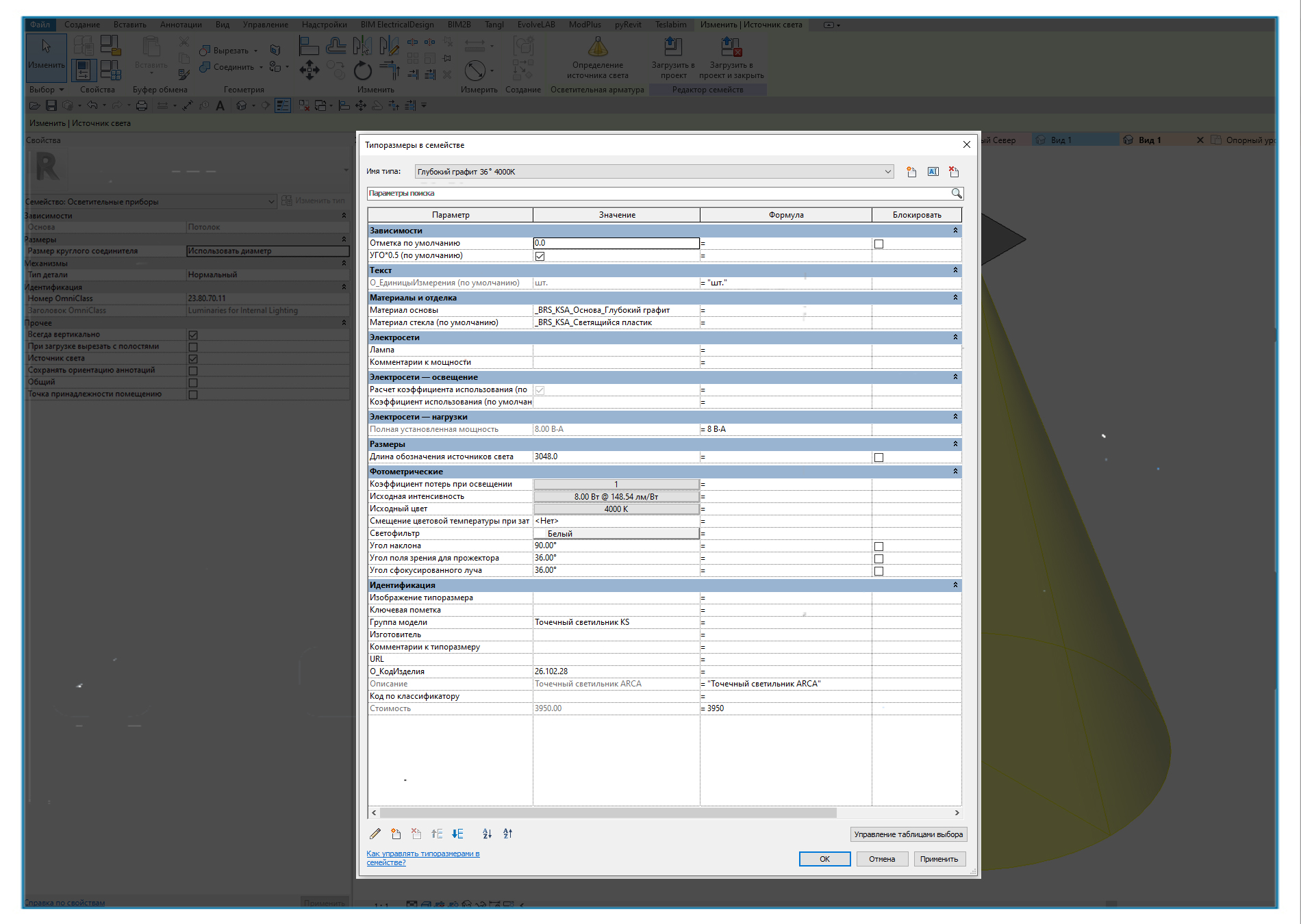

В разделе «Типоразмеры» определяются все геометрические, электрические и фотометрические параметры.
Фотометрические параметры задаются для каждого типа и включают:
- исходная интенсивность
- коэффициент потерь
- фотометрическая сетка

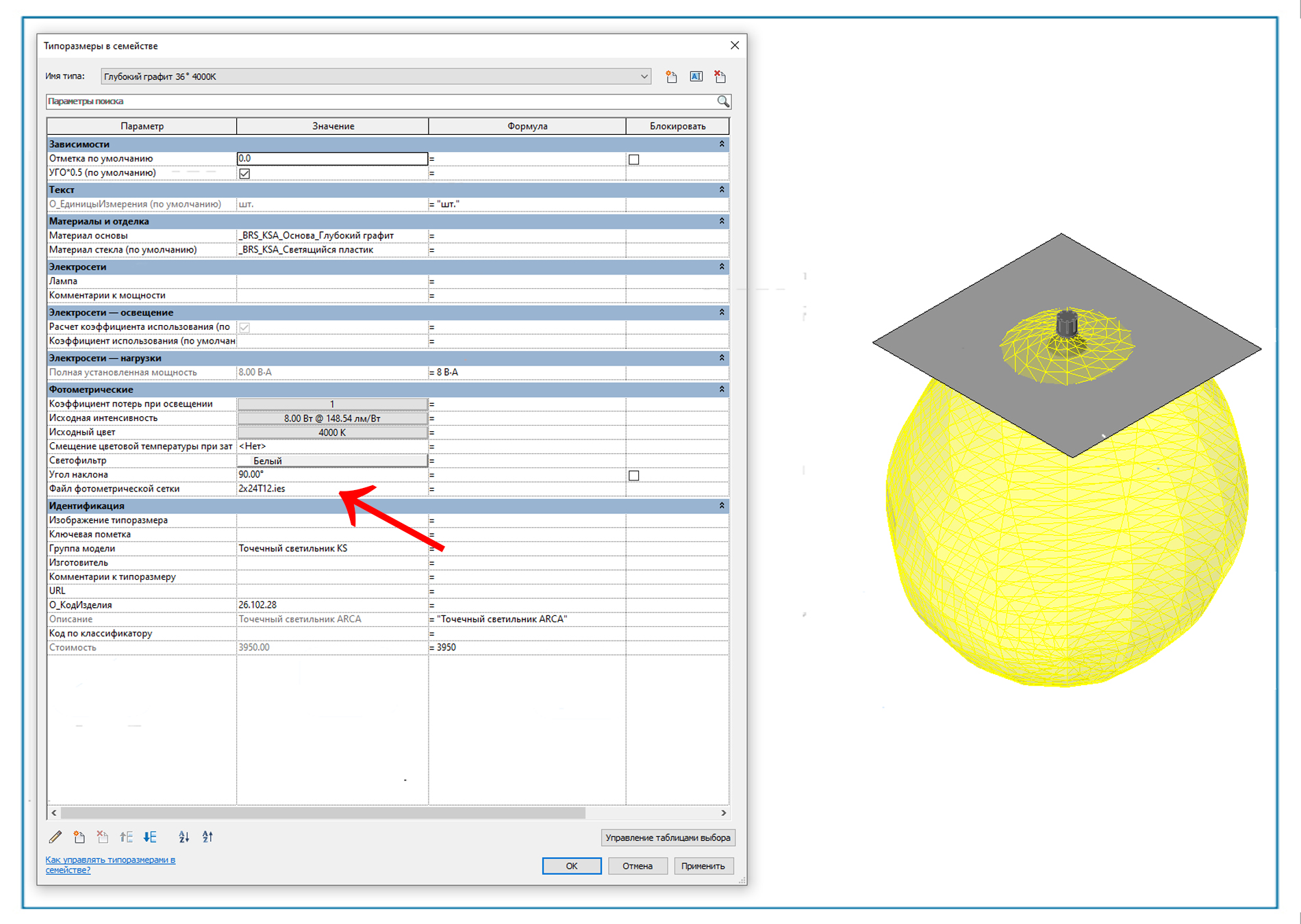

Для источника света у которого «Распределение света» установлено как «Фотометрическая сетка» в разделе «Фотометрия» доступна опция, позволяющая выбрать IES файл.
Для расчета уровня освещенности помещения в Revit необходимо корректное размещение осветительного прибора в «Пространстве».
«Пространство» — инструмент в Revit для инженеров всех видов сетей. Блок команд для работы с «Пространствами» находится на вкладке «Анализ», панель «Пространства и зоны».

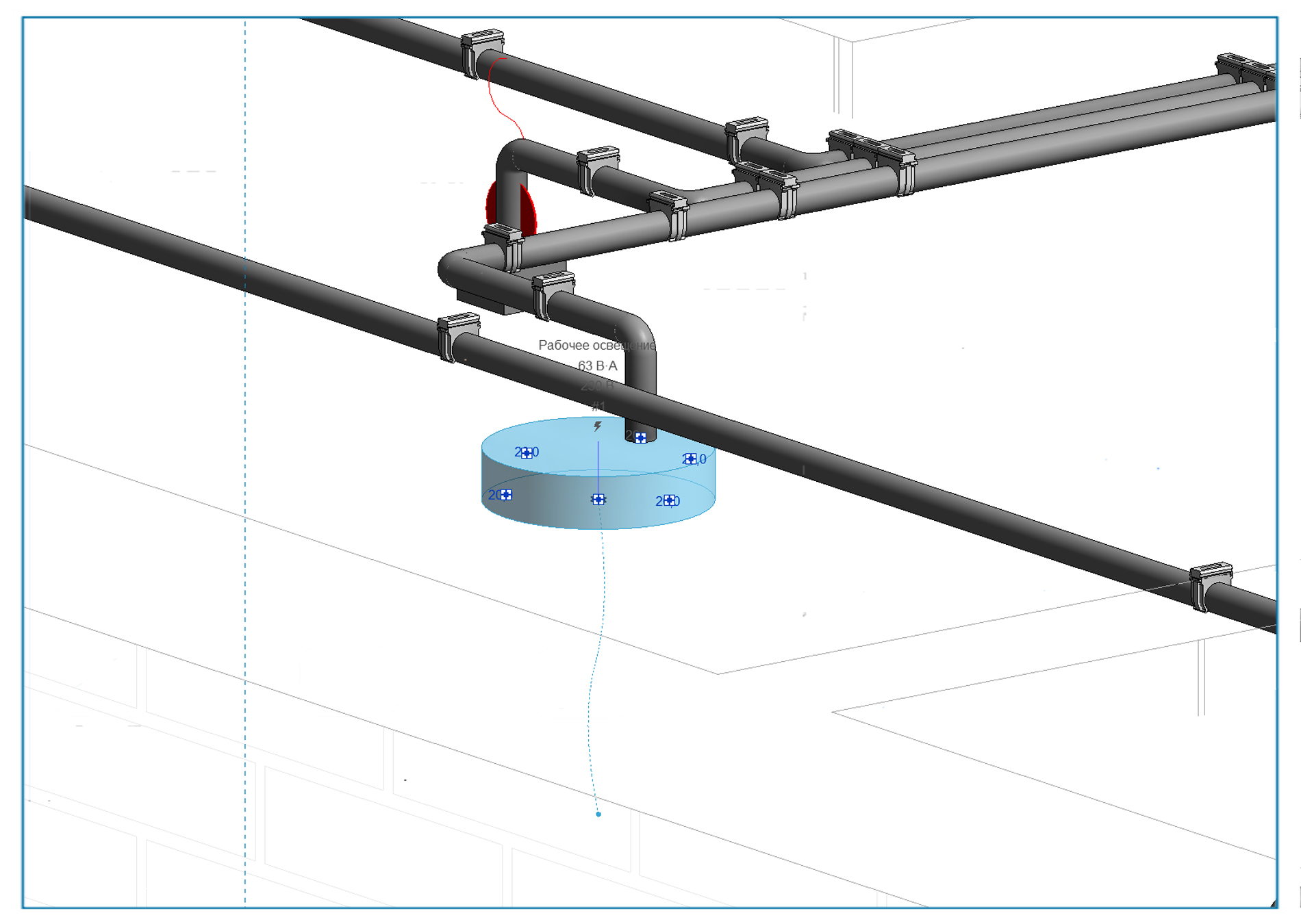

«Пространство» обозначается таким образом.
При выделении «Пространства» отображаются его Свойства.

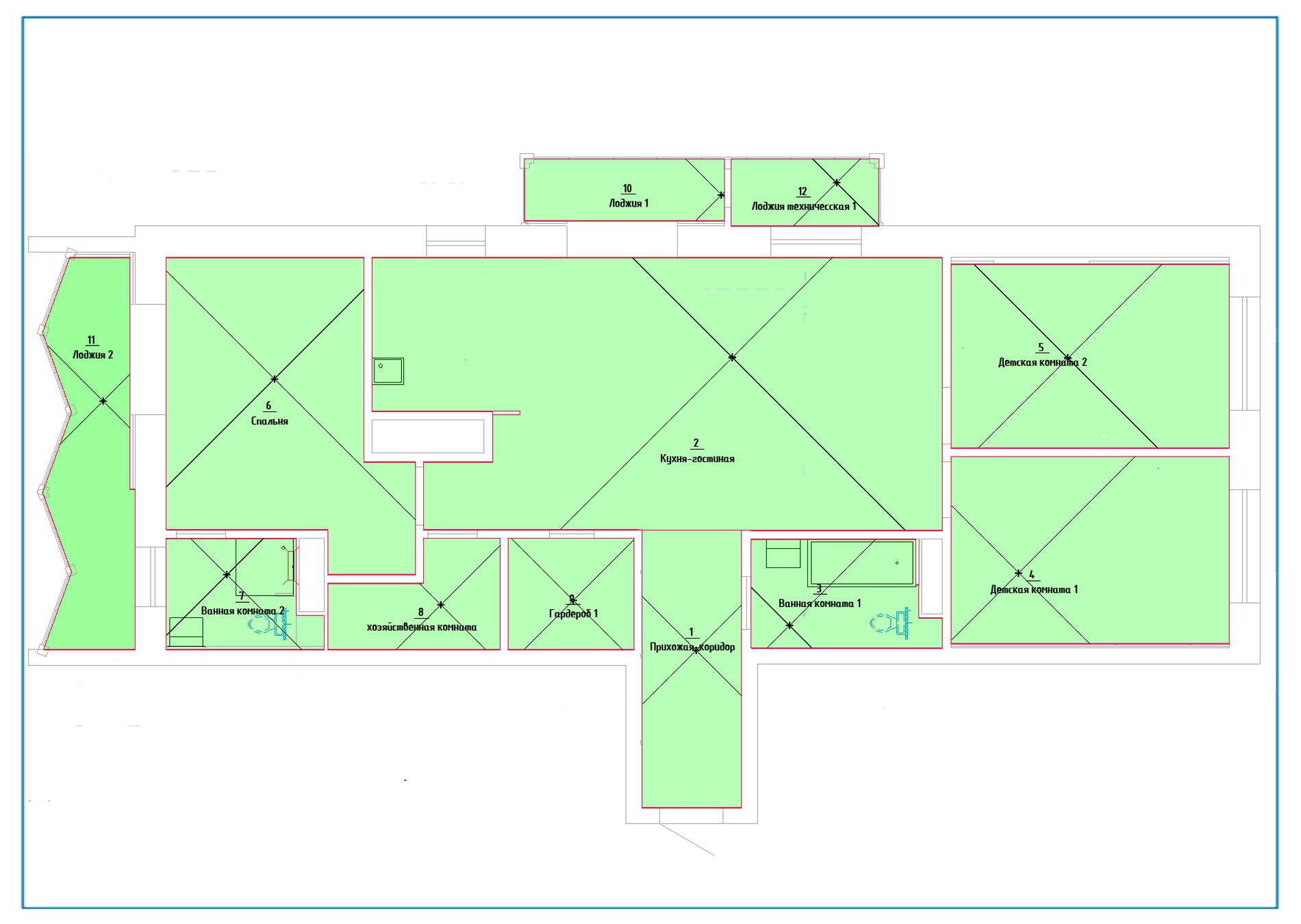

Т.е. для того, чтобы определить уровень освещенности необходимо назначить «Пространство» в помещении. Если осветительный прибор расположен вне «Пространства», определить световой поток не получится.
После размещении светильника на уровне потолка стоит проверить:
- находится ли точка расчета площади в «Пространстве»
Если нет, то ее надо назначать. Открываем семейство светильника в редакторе. Ставим флажок «Точка расчета площади» на любом виде. Перемещаем точку расчета площади ниже опорной плоскости.
- источник света семейства светильника в «Пространстве».

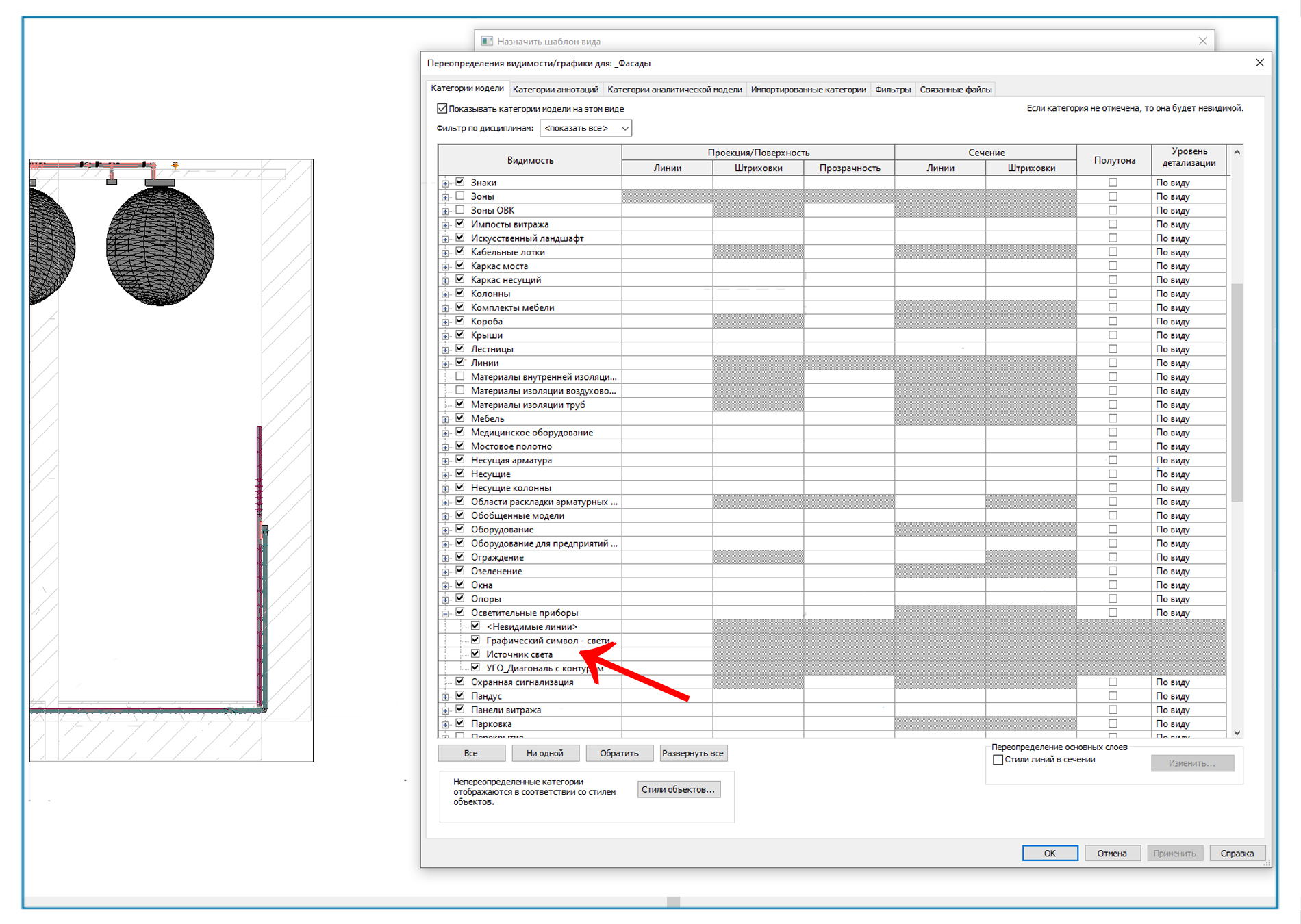

- есть ли проблемы с видимостью пространств на всех видах.

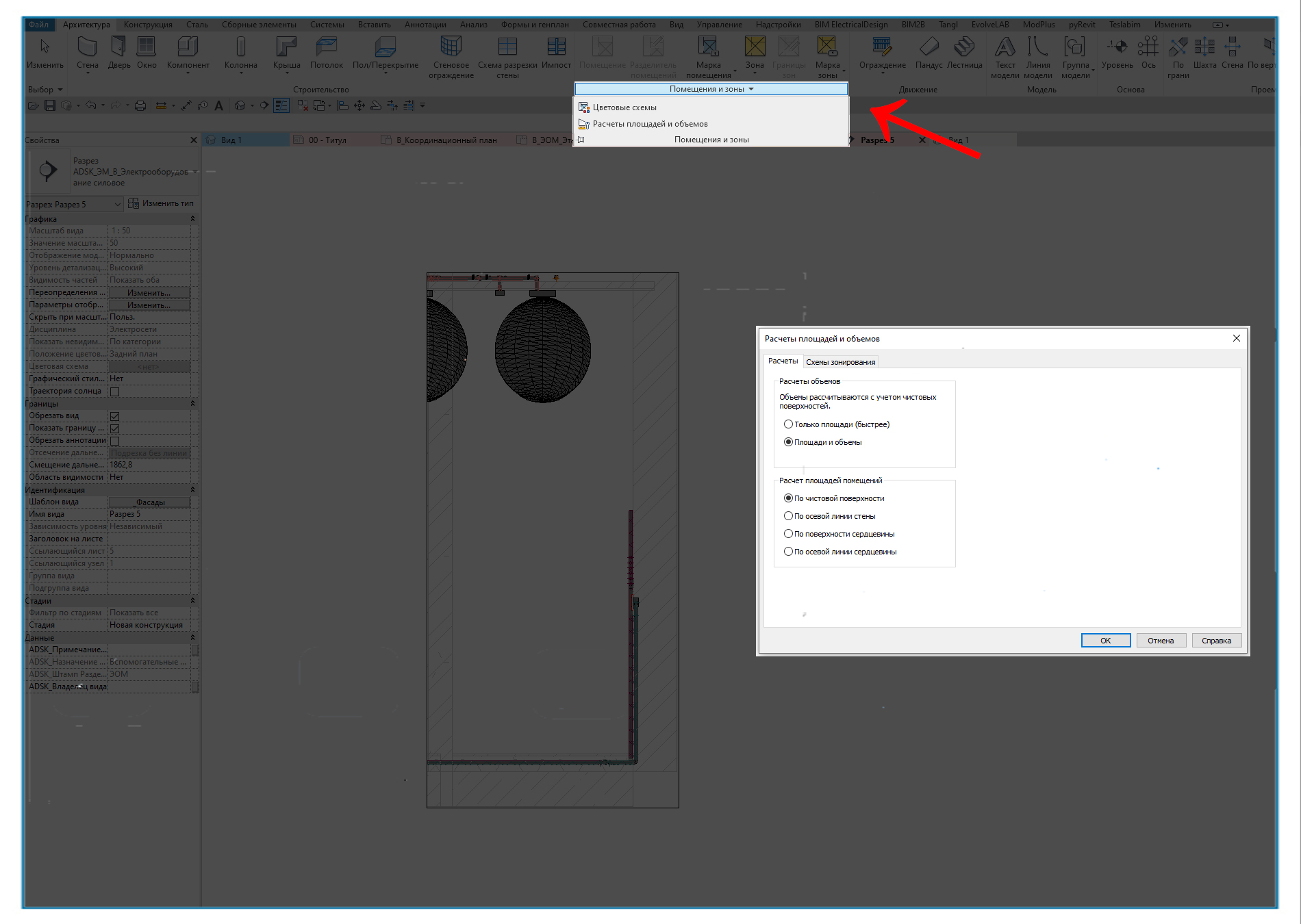

Перейдите на вкладку «Архитектура» раскрывающийся список на панели «Помещения и зоны» («Расчеты площадей и объемов»). На вкладке «Расчеты» диалогового окна «Расчеты площадей и объемов» для параметра «Расчеты объемов» установите или снимите флажок «Площади и объемы» соответственно, чтобы включить или отключить данную функцию.
Величина освещенности рассчитывается с учетом:
- отражательной способности потолка, стен и пола,
- индекса помещения RCR.
Индекс помещения RCR рассчитывается с учетом высоты полезного объема помещения RCH и рабочей плоскости для расчета освещения, которые определяются свойствами конкретного экземпляра пространства.
Высота полезного объема помещения или расчетная высота подвеса RCH рассчитывается по формуле:
RCH = LP — LCW
где
LP — высота источников света;
LCW — высота рабочей поверхности.
Коэффициент использования CU зависит от индекса помещения RCR для каждого отдельного осветительного прибора. Индекс рассчитывается по формуле:
RCR = 2,5 х RCH х P / S
где
P— периметр помещения, м
S — площадь помещения, кв.м
В Revit по рассчитанному индексу помещения RCR, отражательной способности пола, стен и потолка и файлу IES (форме КСС) определяется значение CU.
Отражательная способность пола, стен и потолка определяется на основании материалов, которыми покрыты, соответственно, пол, стены и потолок.
Если файла фотометрической сетки нет, то задавать коэффициент использования можно вручную по таблице данных о светильнике.
ИСТОЧНИК ТЕКСТА, там же можно найти и пример расчета. Но для начала вам надо подготовить семейство и параметры пространства.
