Инструкция к библиотеке семейств для Revit "Монтажный профиль для усиленного каркаса"
ОПИСАНИЕ
Категория модели: Оборудование
Версия Revit: 2022
Размещение: в свободной форме
Состав набора:
- двойное крепление
- одинарное крепелние
- профиль монтажный
Остальные дополнительные элементы запрашивайте у производителей. А может и я позже сделаю))
Основные свойства для работы с семействами расположены в разделе «Строительство»

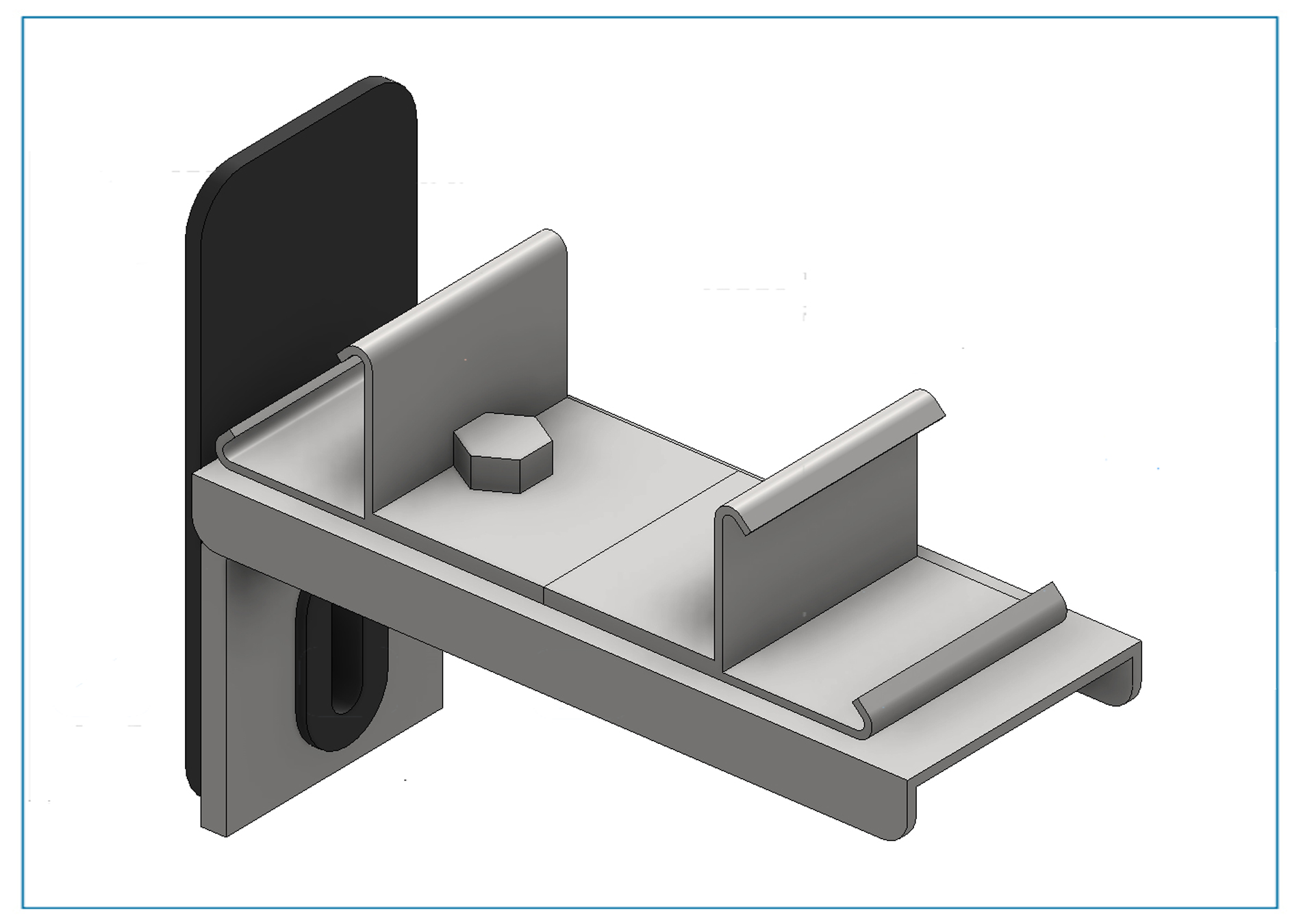

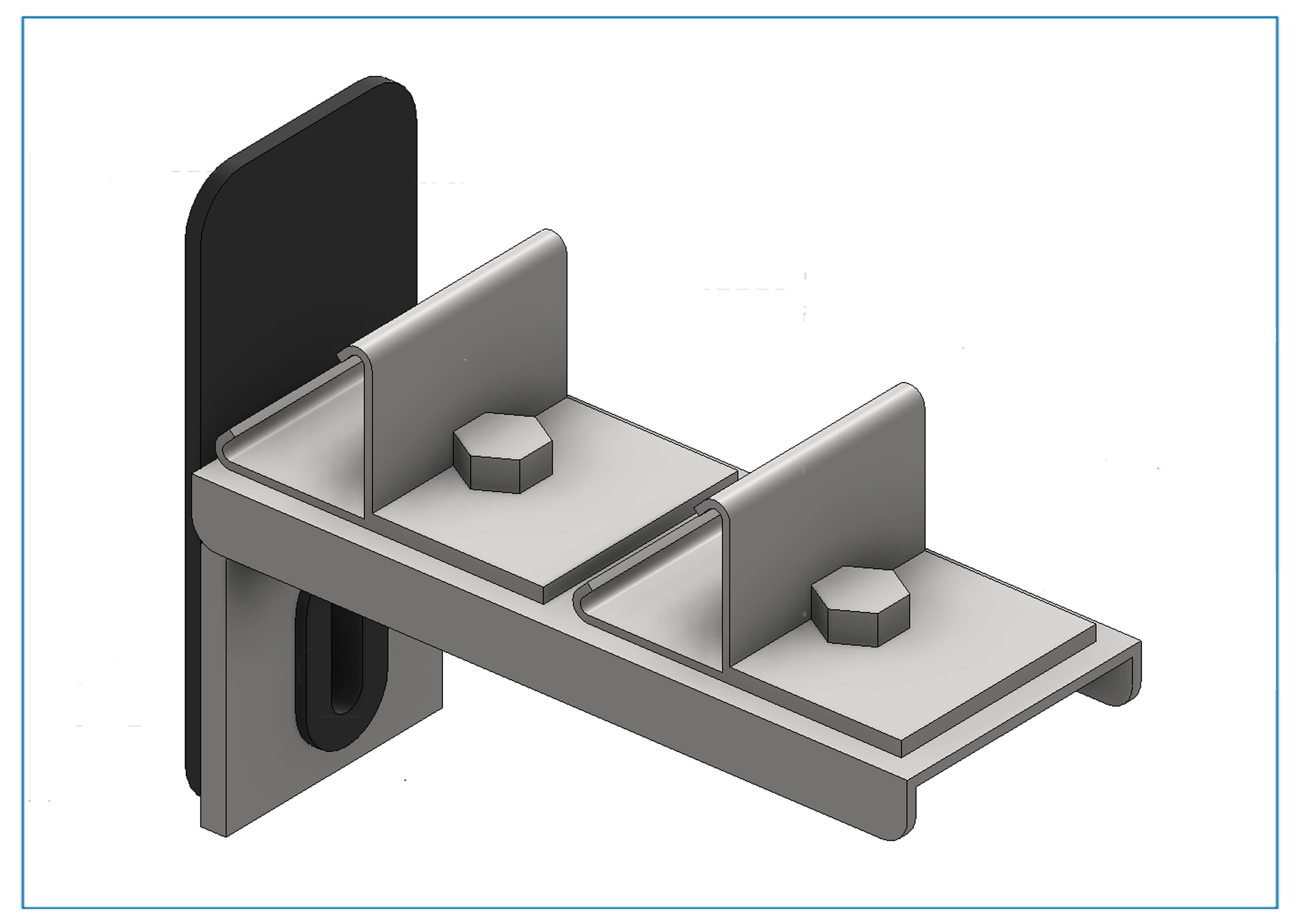

ДВОЙНОЕ КРЕПЛЕНИЕ
В семействе имеется несколько вложенных семейств. Как и все вложенные, их название начинаются с «вл», такие семейства не попадают в спецификацию.
Типы:
Короткое-140 мм
Удлиненное-220 мм
Функции:

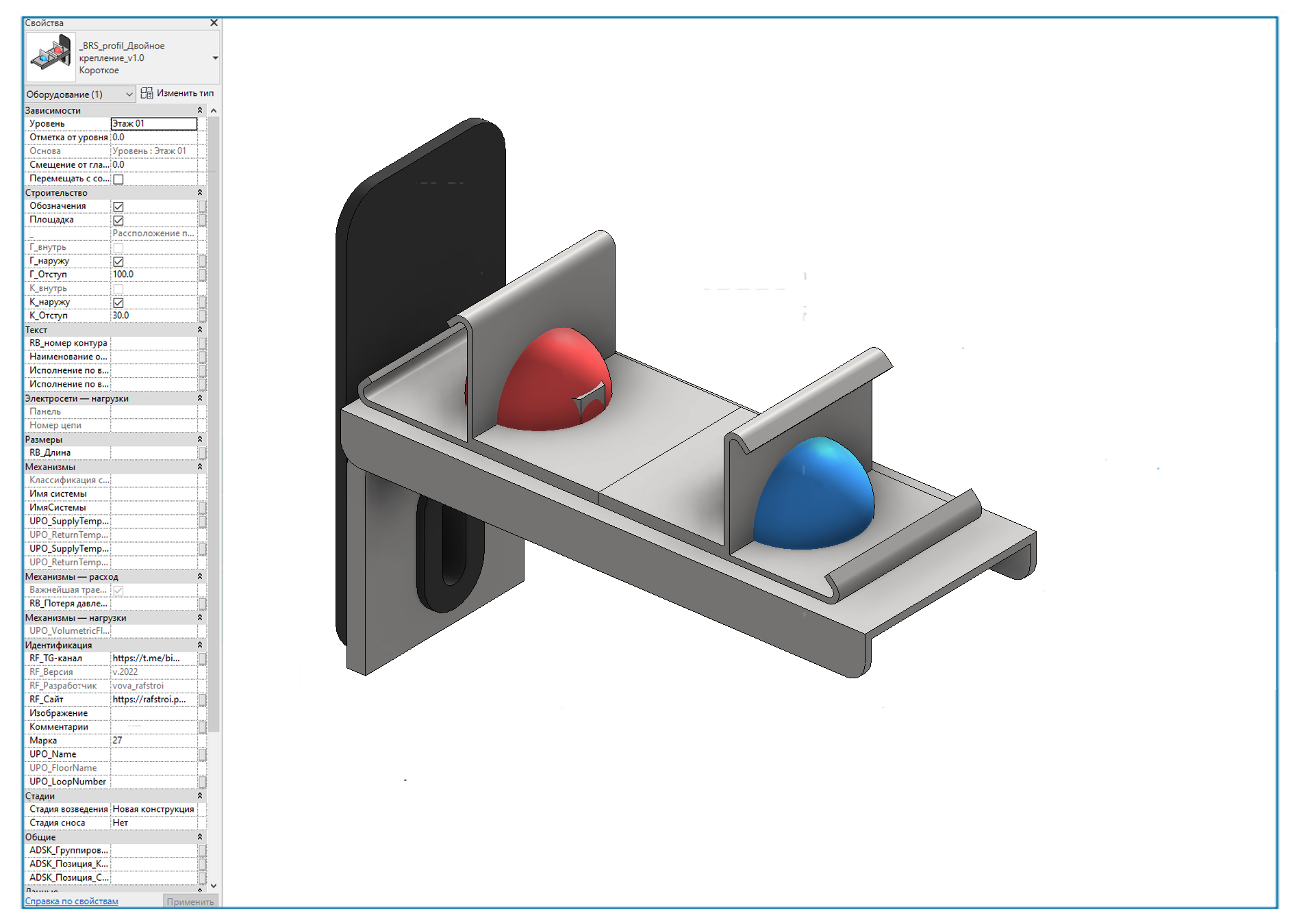

- Обозначения-вкл и выкл видимости обозначения (цветные шарики), установочного элемента (крепежный уголок)
- Площадка-вкл и выкл видимости звукоизоляционной площадки (попадает в спецификацию)
- Г_внутрь, Г_наружу-поворот на 180º установочного элемента с Голубым шариком
- К_внутрь, К_наружу-поворот на 180º установочного элемента с Красным шариком
- Г_Отступ, К_Отступ-отсутп установочного элемента от звукоизоляционной площадки

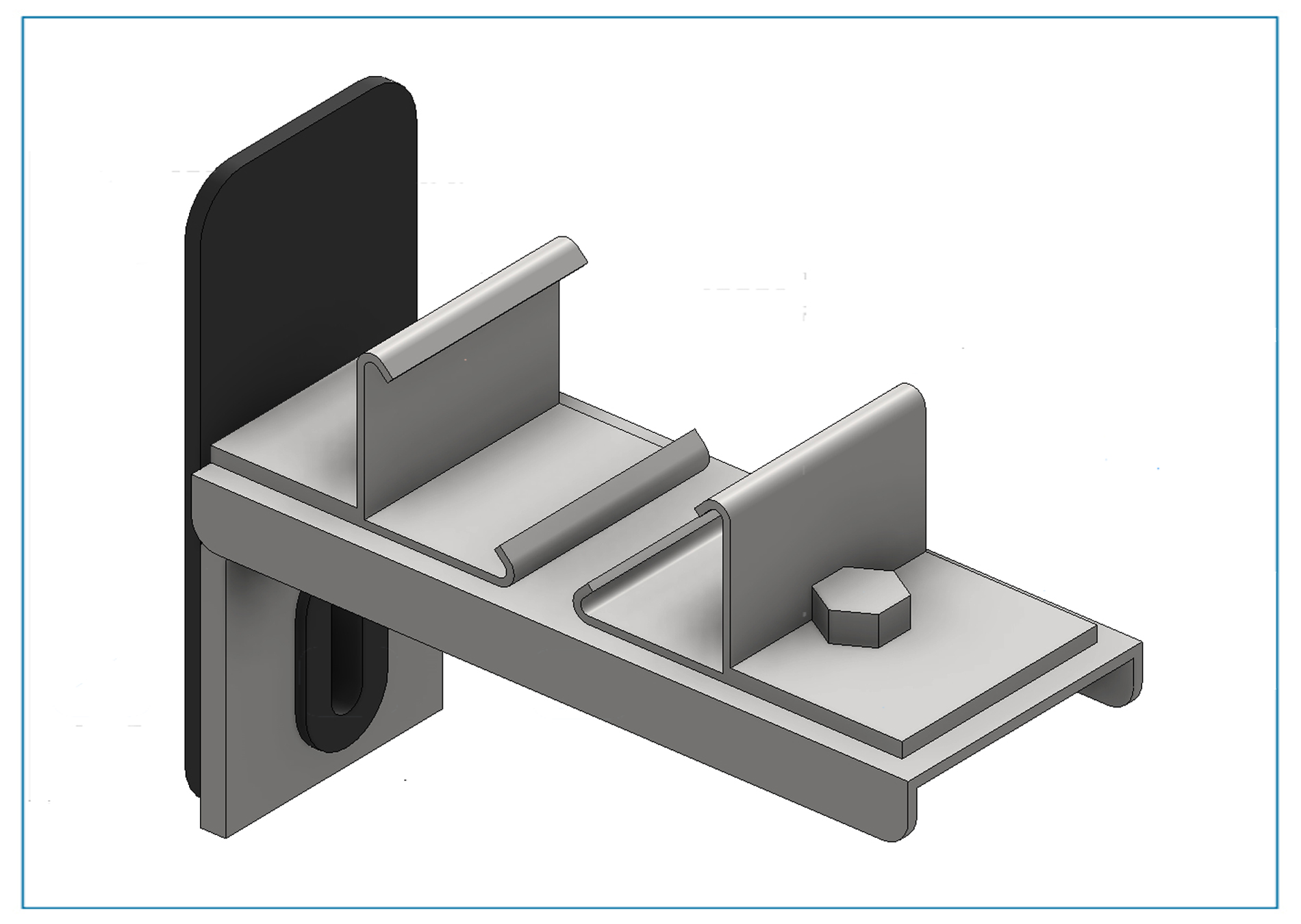

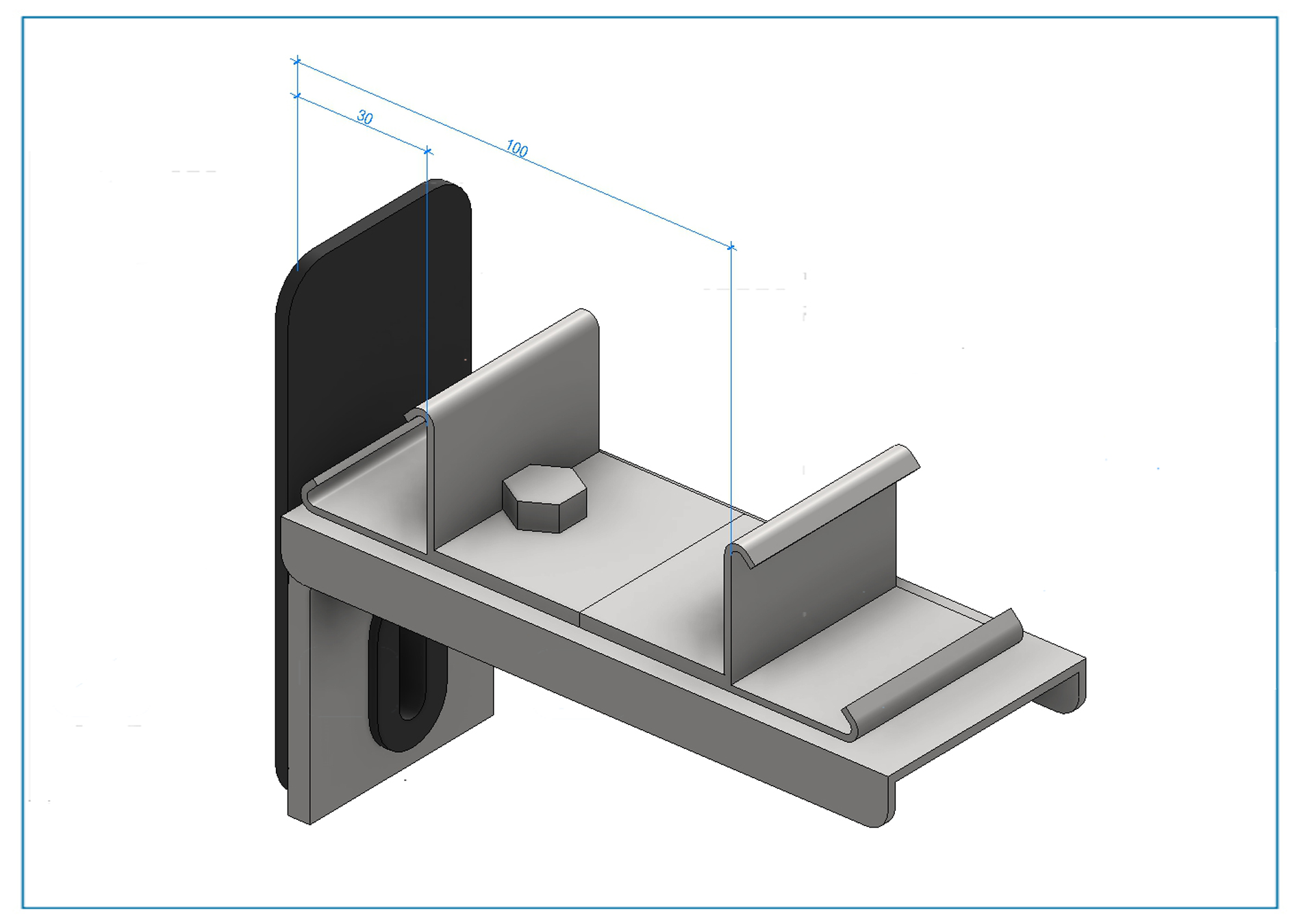

ОДИНАРНОЕ КРЕПЛЕНИЕ
В семействе имеется несколько вложенных семейств. Как и все вложенные, их название начинаются с «вл», такие семейства не попадают в спецификацию.
Функции:

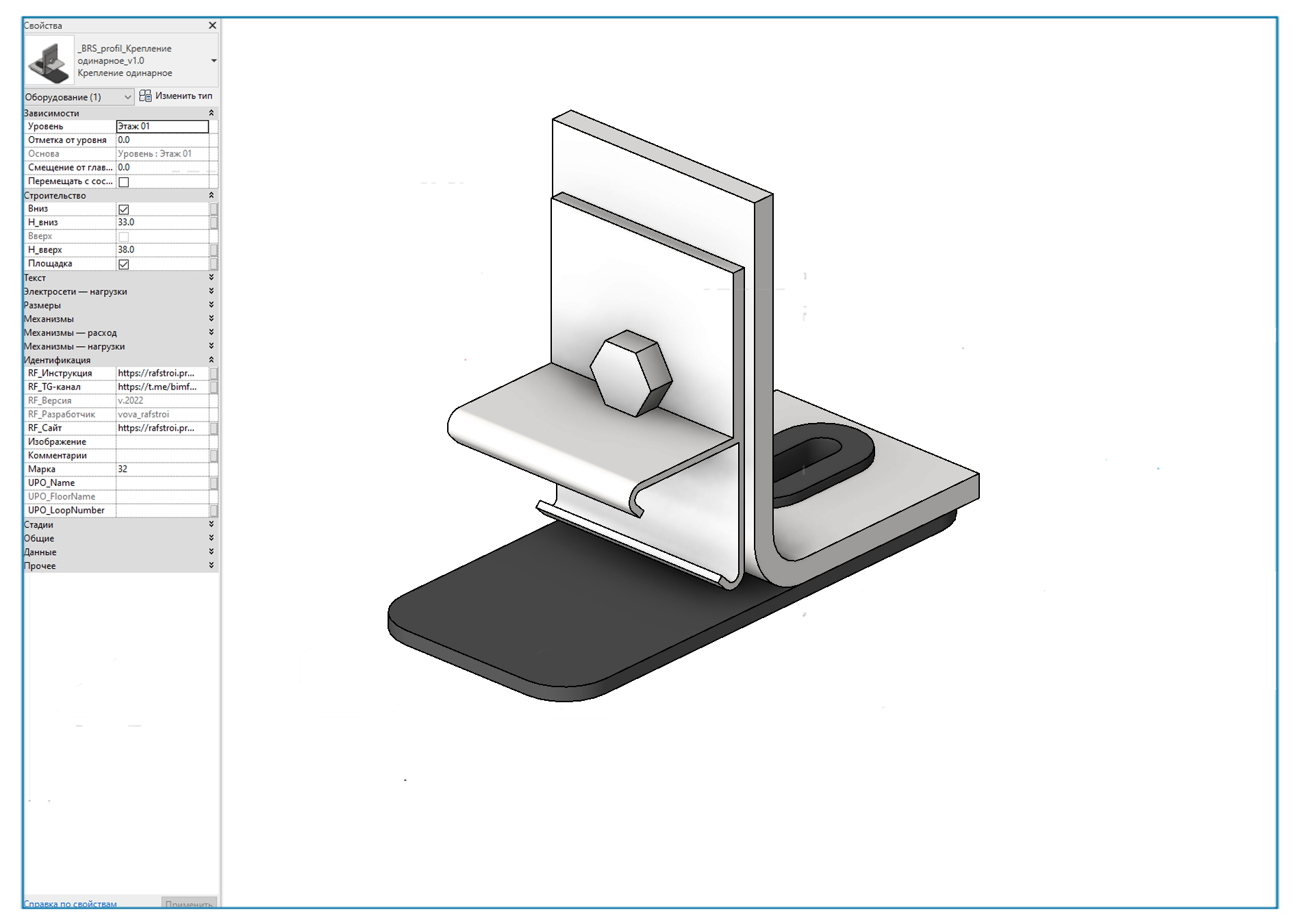

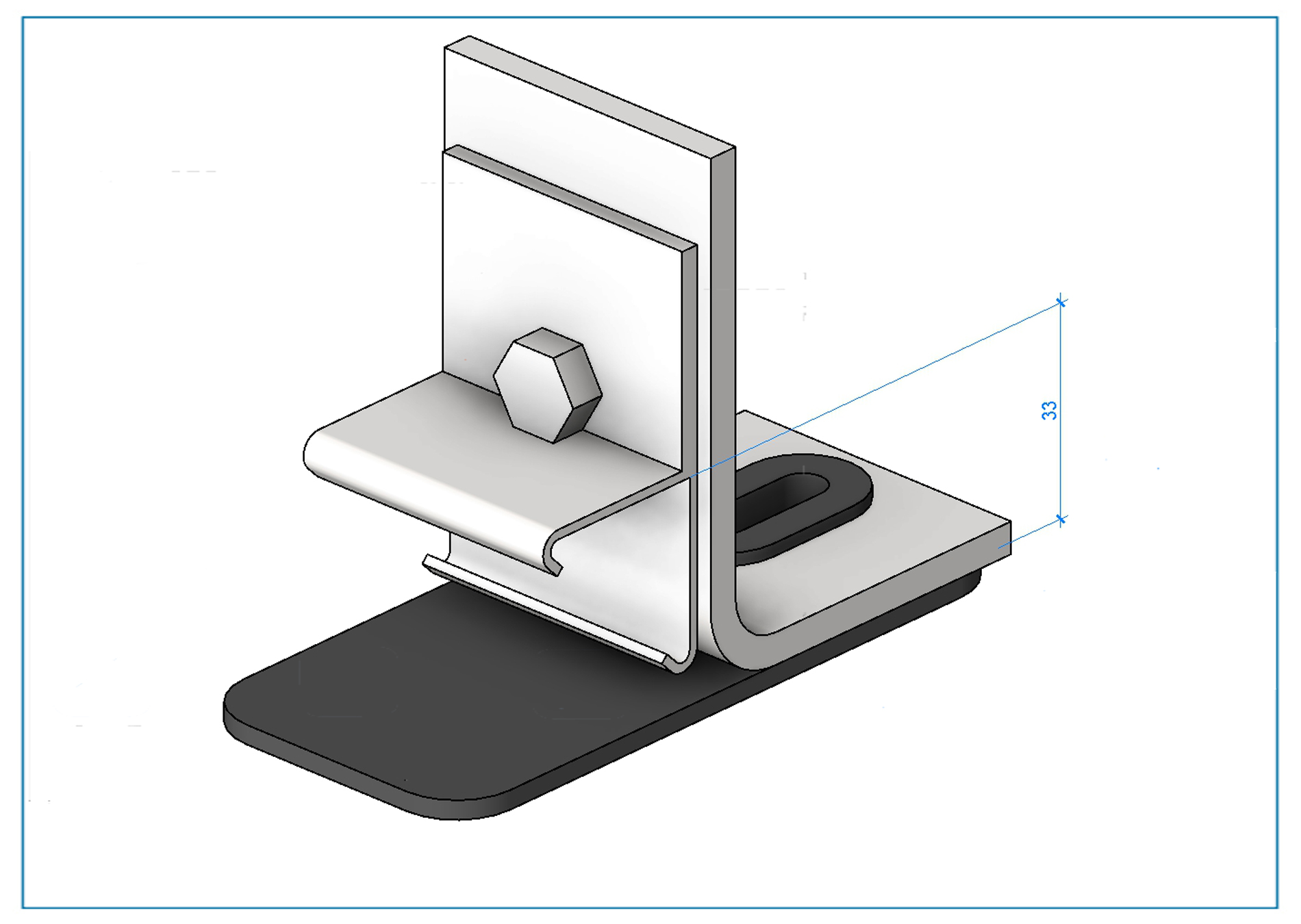

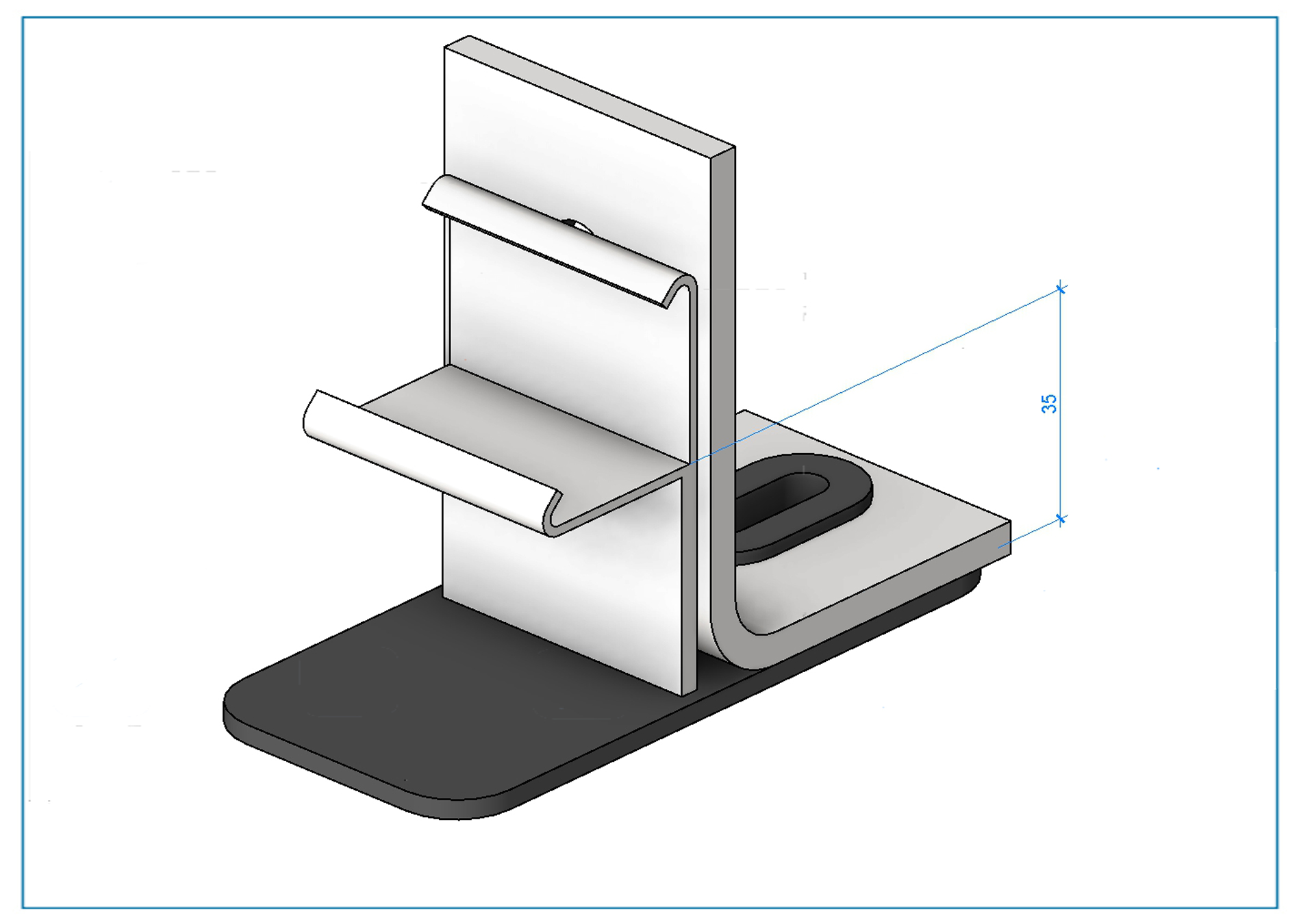

- Вниз-направление уголка. Установка профиля под или над уголком
- Н_вниз, Н_вверх-высота от площадки. Ограничения (Н_вниз 33-52 мм. Н_вверх 35-65 мм)
- Площадка-вкл и выкл видимости звукоизоляционной площадки (попадает в спецификацию)

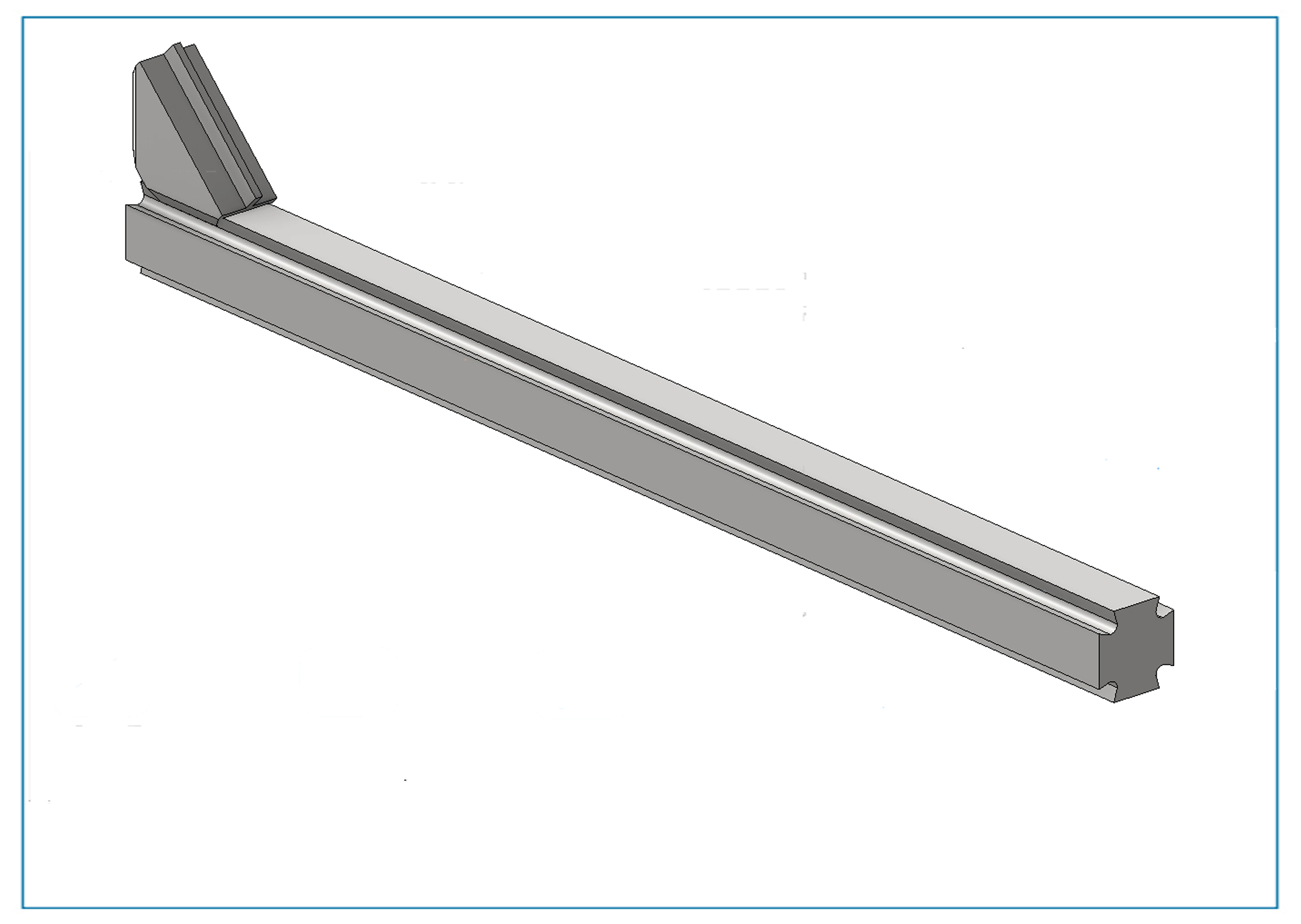

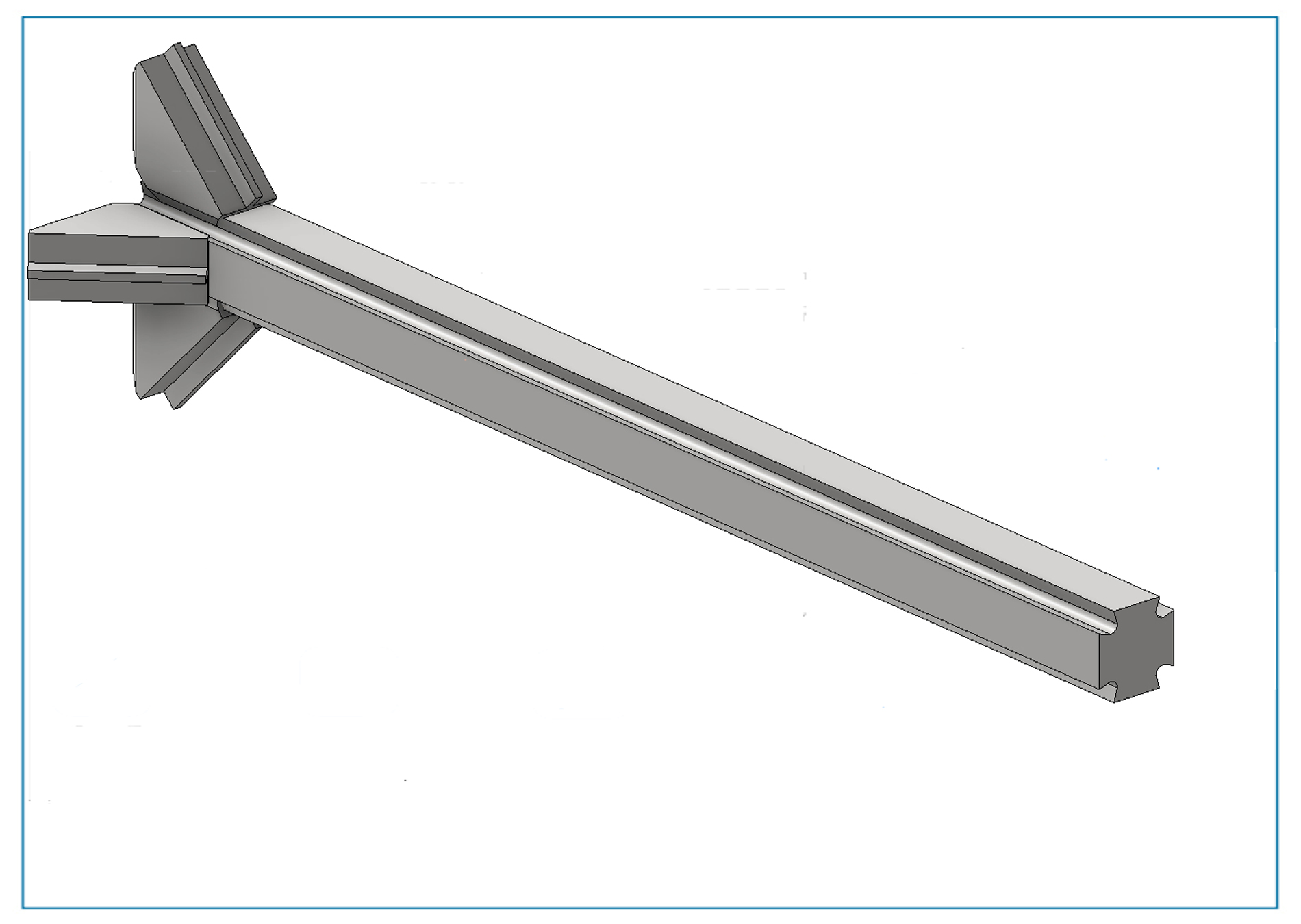

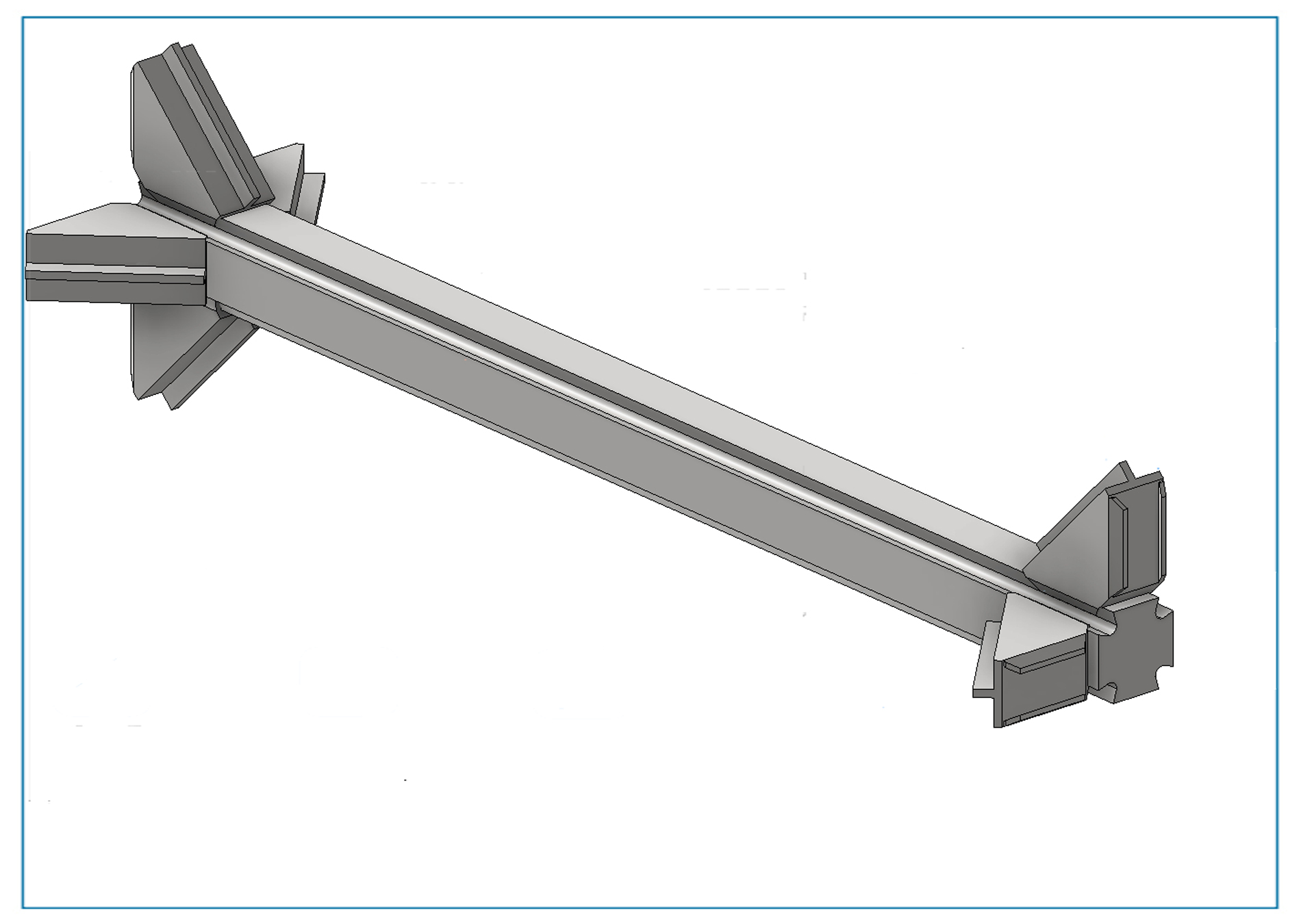

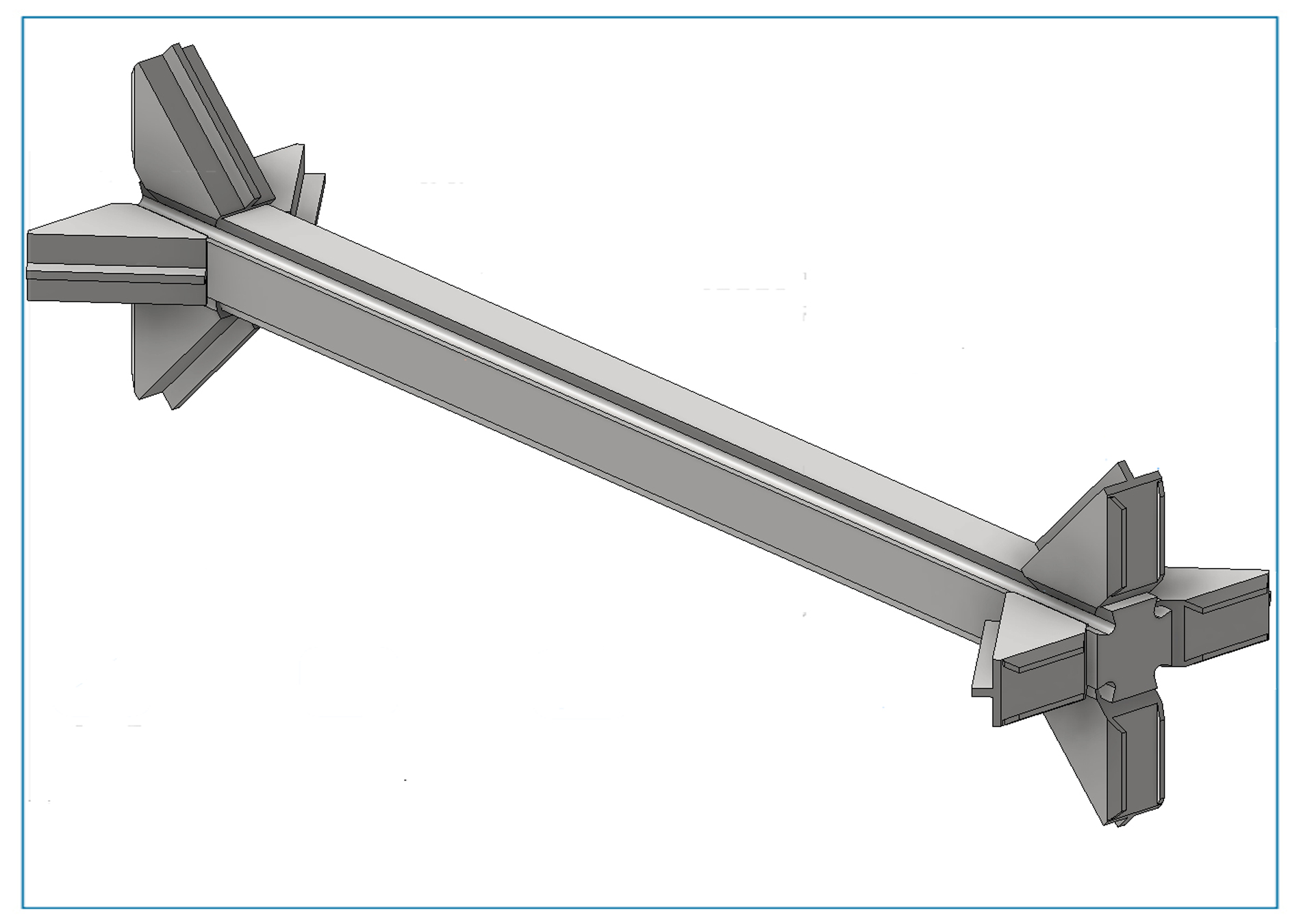

ПРОФИЛЬ МОНТАЖНЫЙ
В семействе имеется несколько вложенных семейств, которые попадают в спецификацию автоматически. При достижение длины больше 4500 мм появляется торцевое соединение, попадает в спецификацию.
Функции:

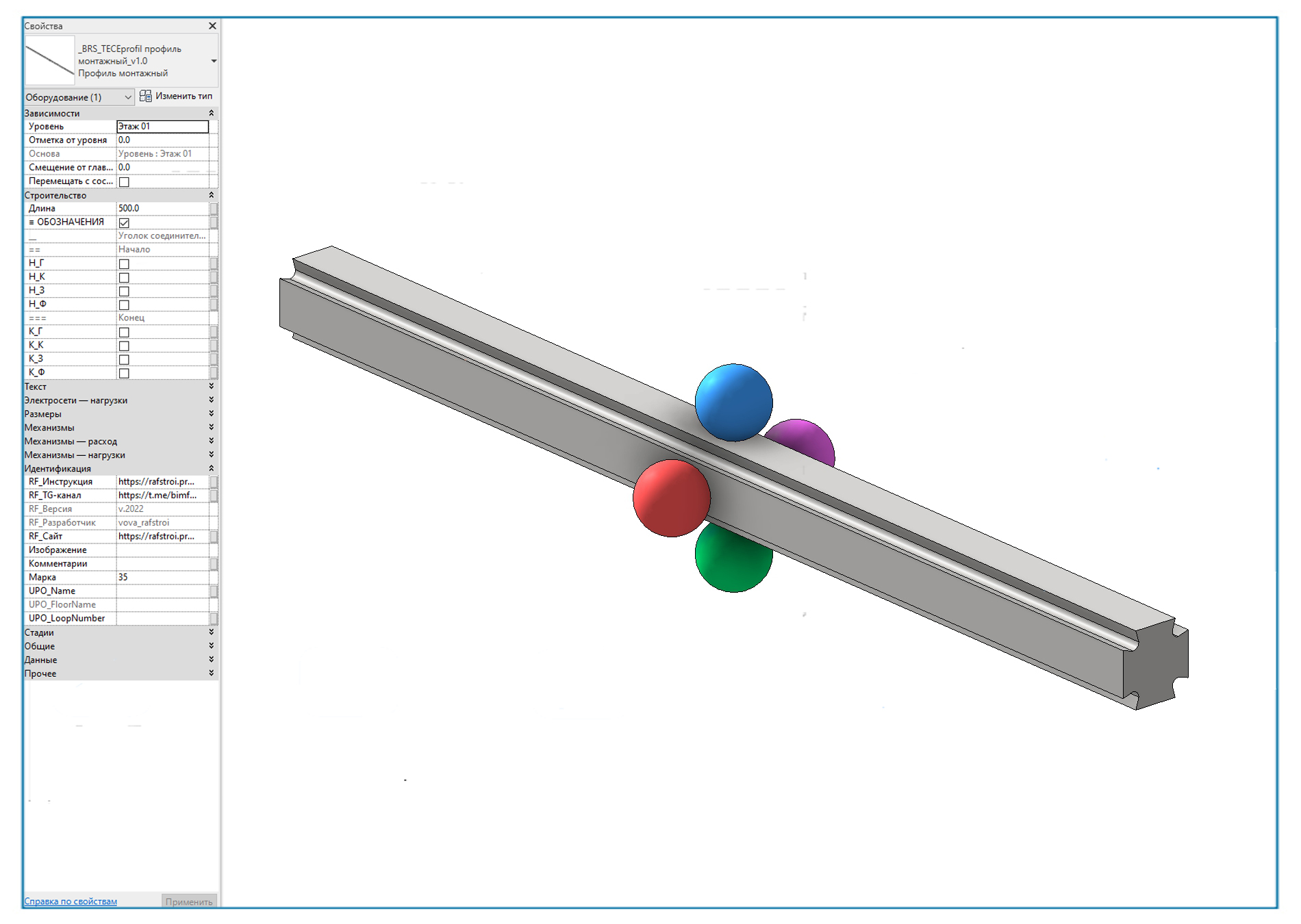

- Длина-удлинить можно как и вводом цифр, так и потянуть за хвостик (хвостик-конец профиля)

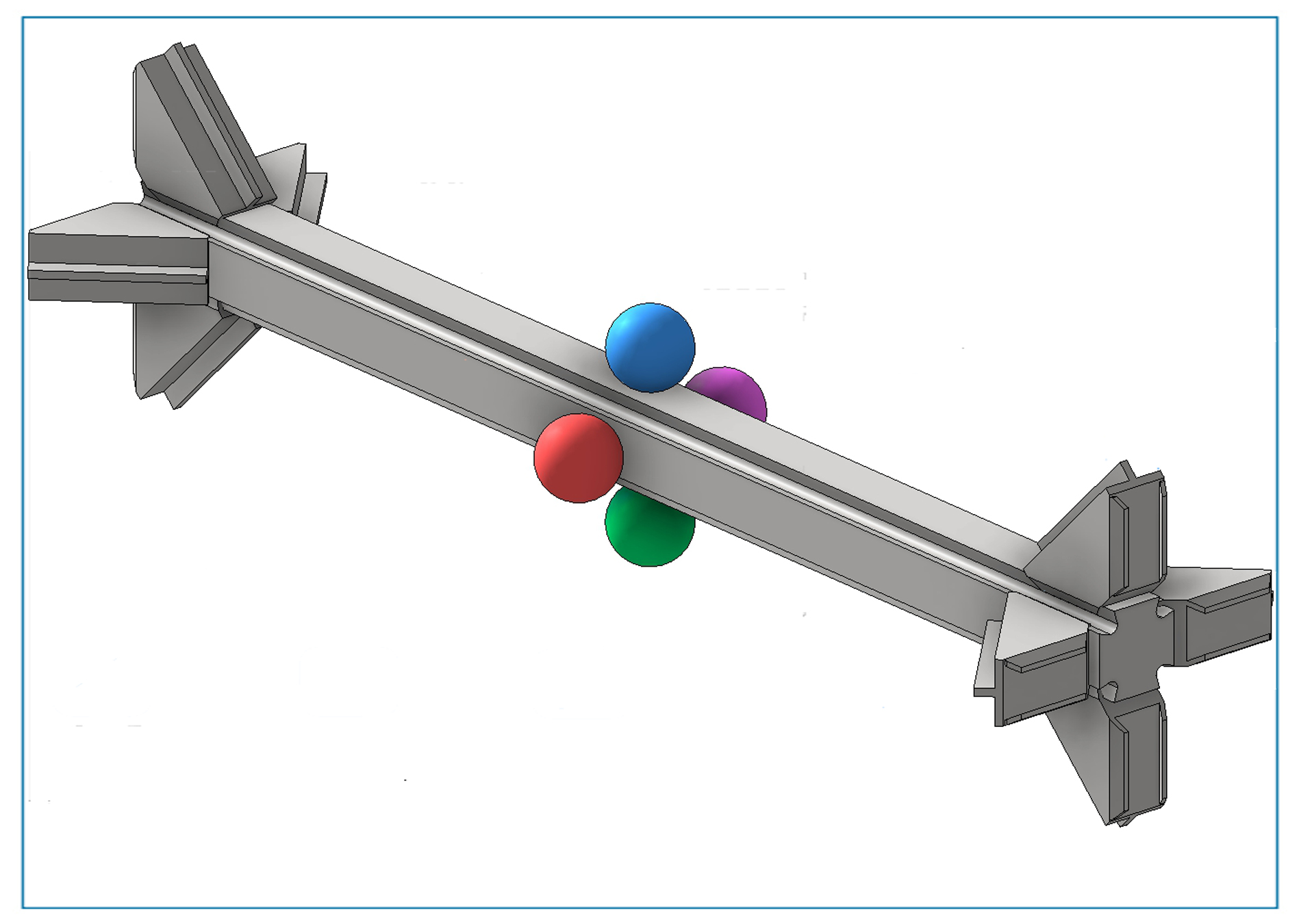

- ≡ ОБОЗНАЧЕНИЯ-видимость цветных шариков. Г-голубой, К-красный, З-зеленый, Ф-фиолетовый

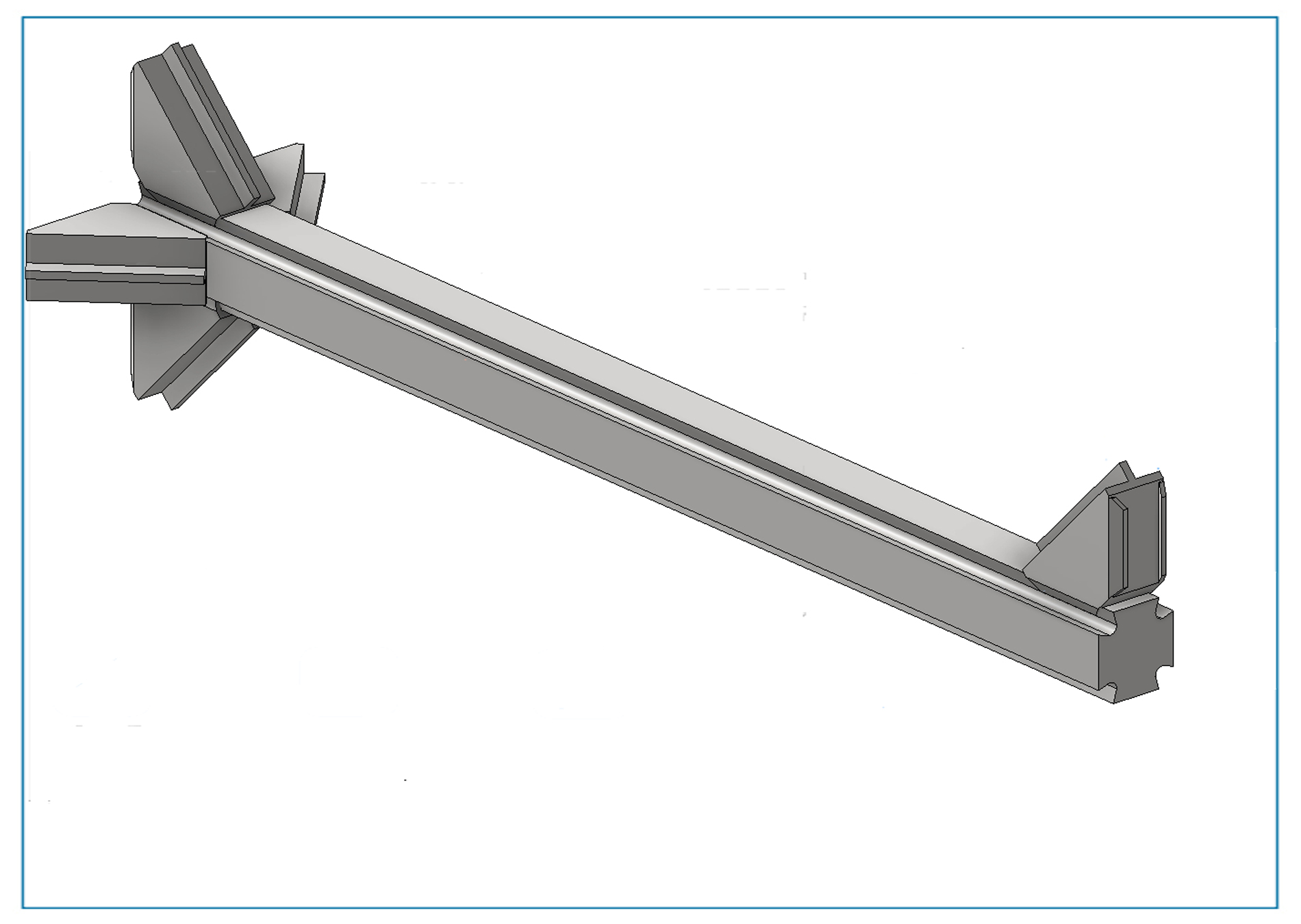

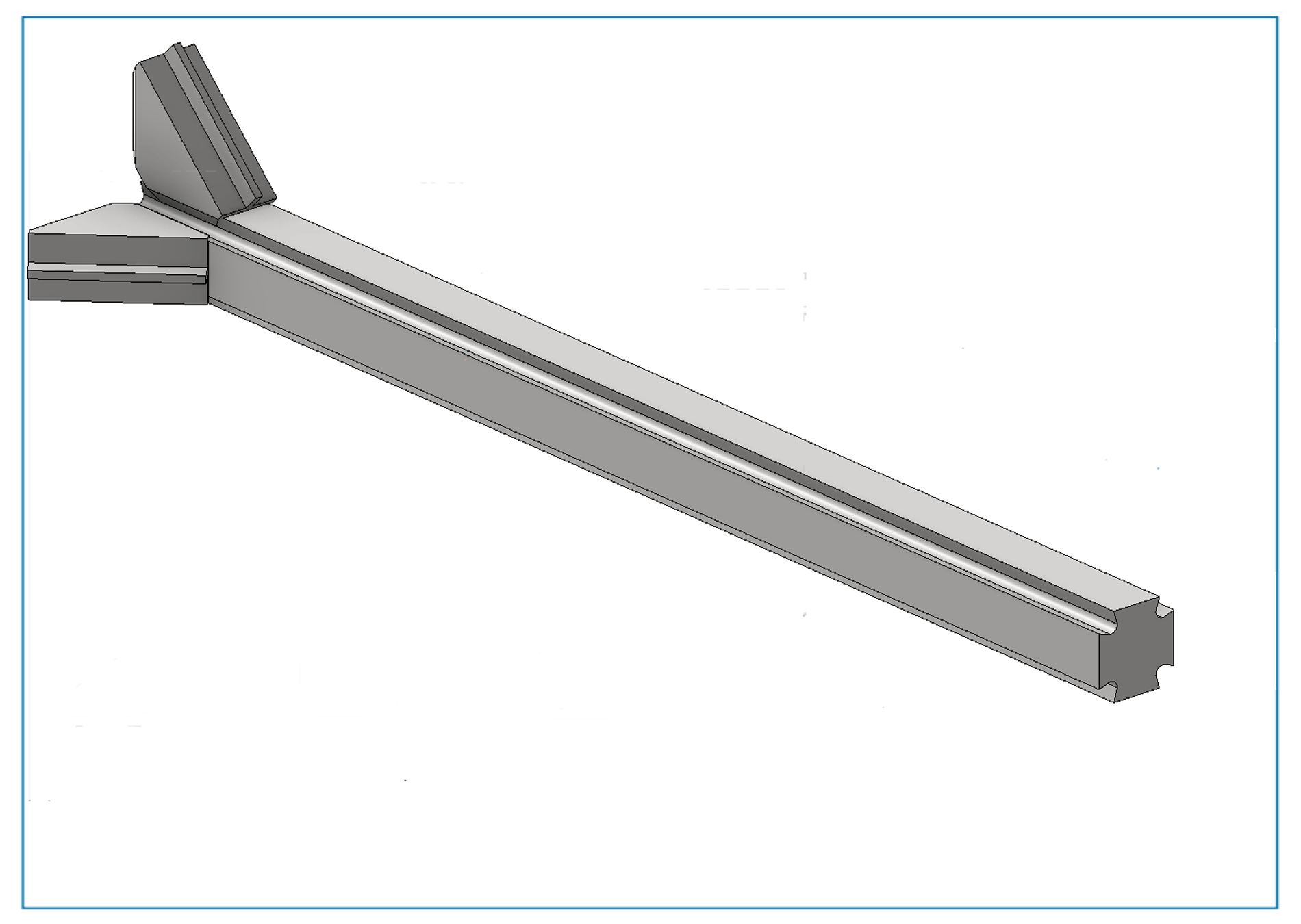

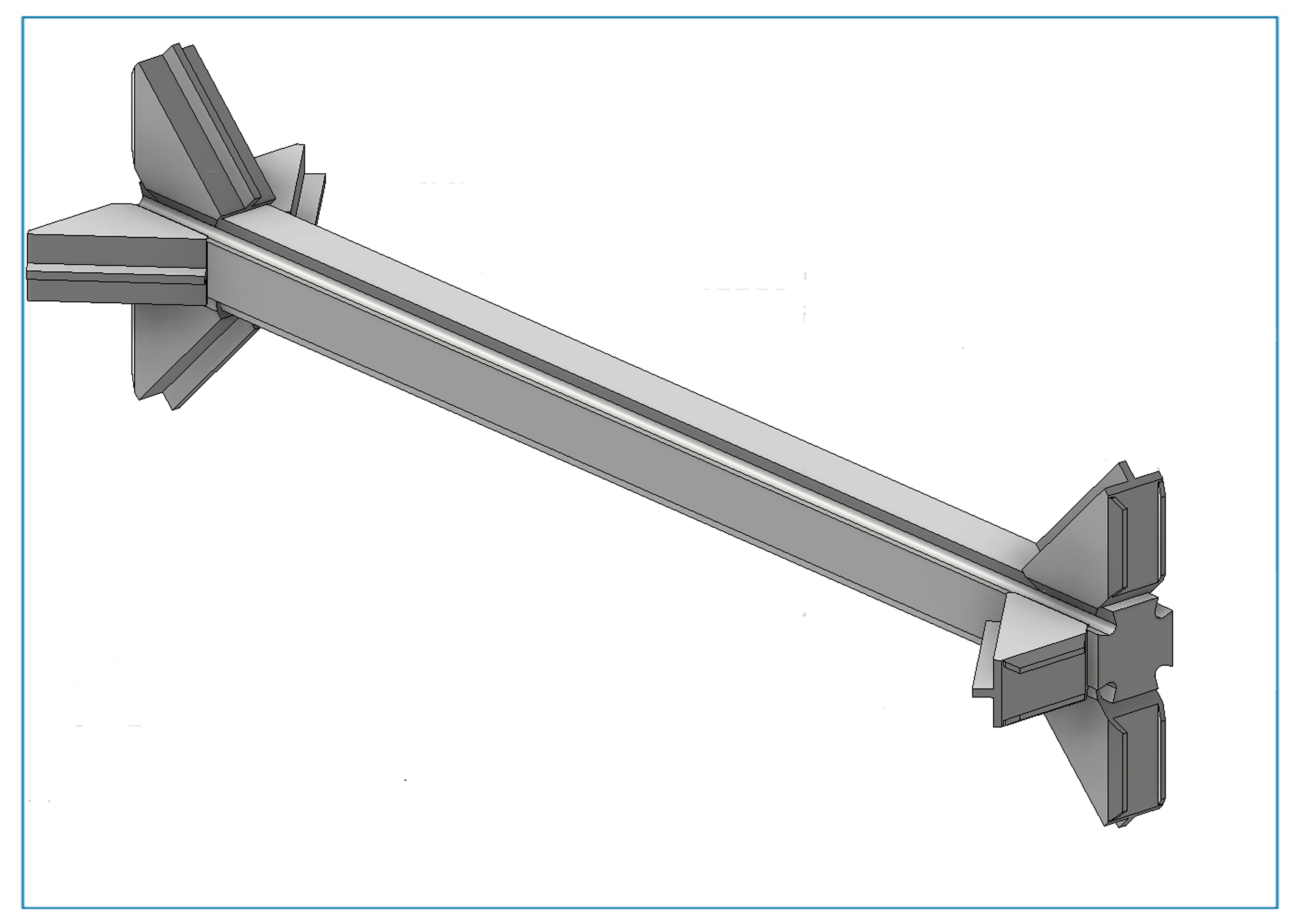

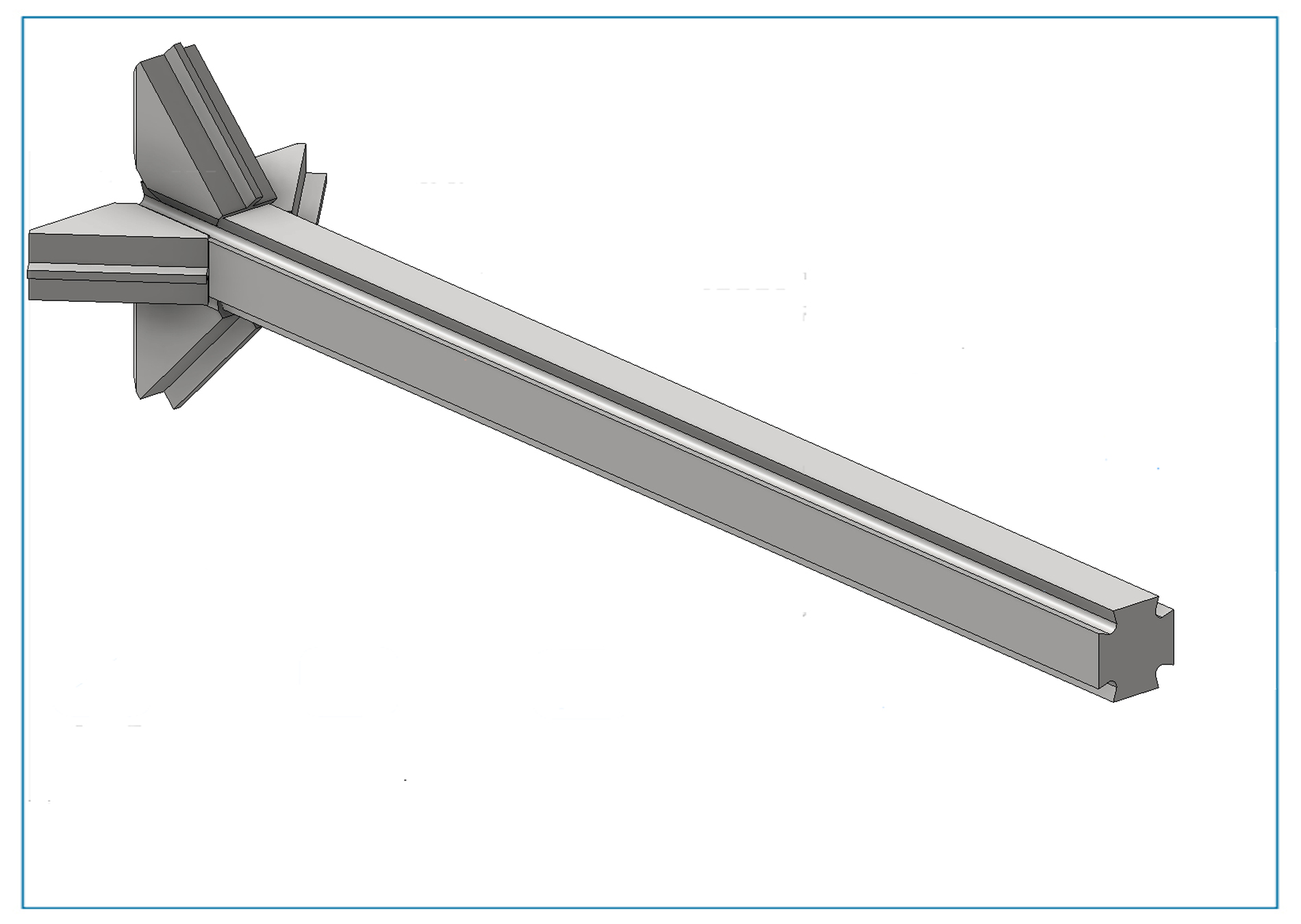

- Начало-видимость уголков соединительных вначале. Н_Г, Н_К, Н_З, Н_Ф
- Конец-видимость уголков соединительных в конце. К_Г, К_К, К_З, К_Ф
В ПРОЕКТАХ
Делитесь своими скринами проектов с использованием семейств с данного сайта и получайте дополнительную рекламу и подарки.
СОВЕТЫ

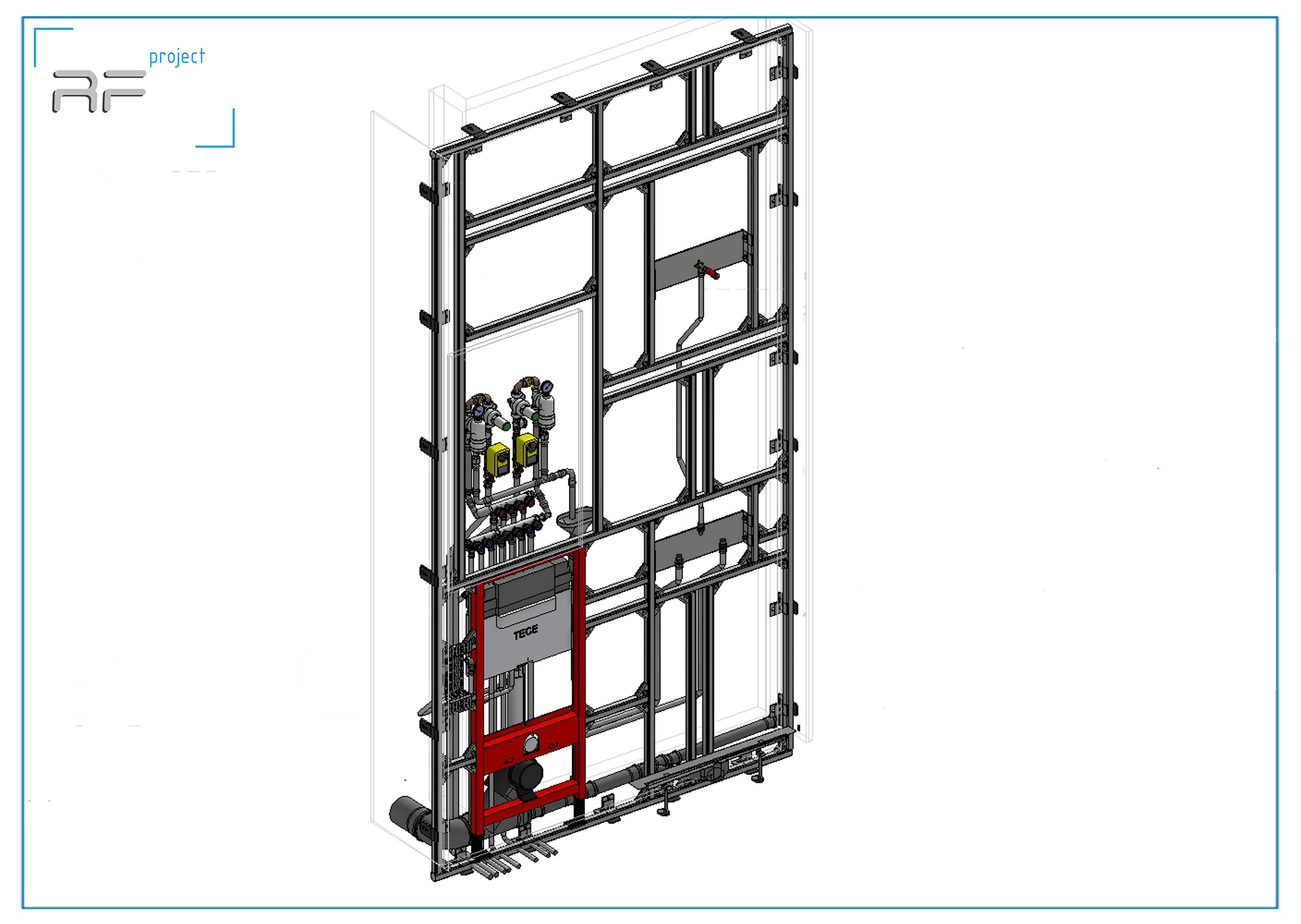

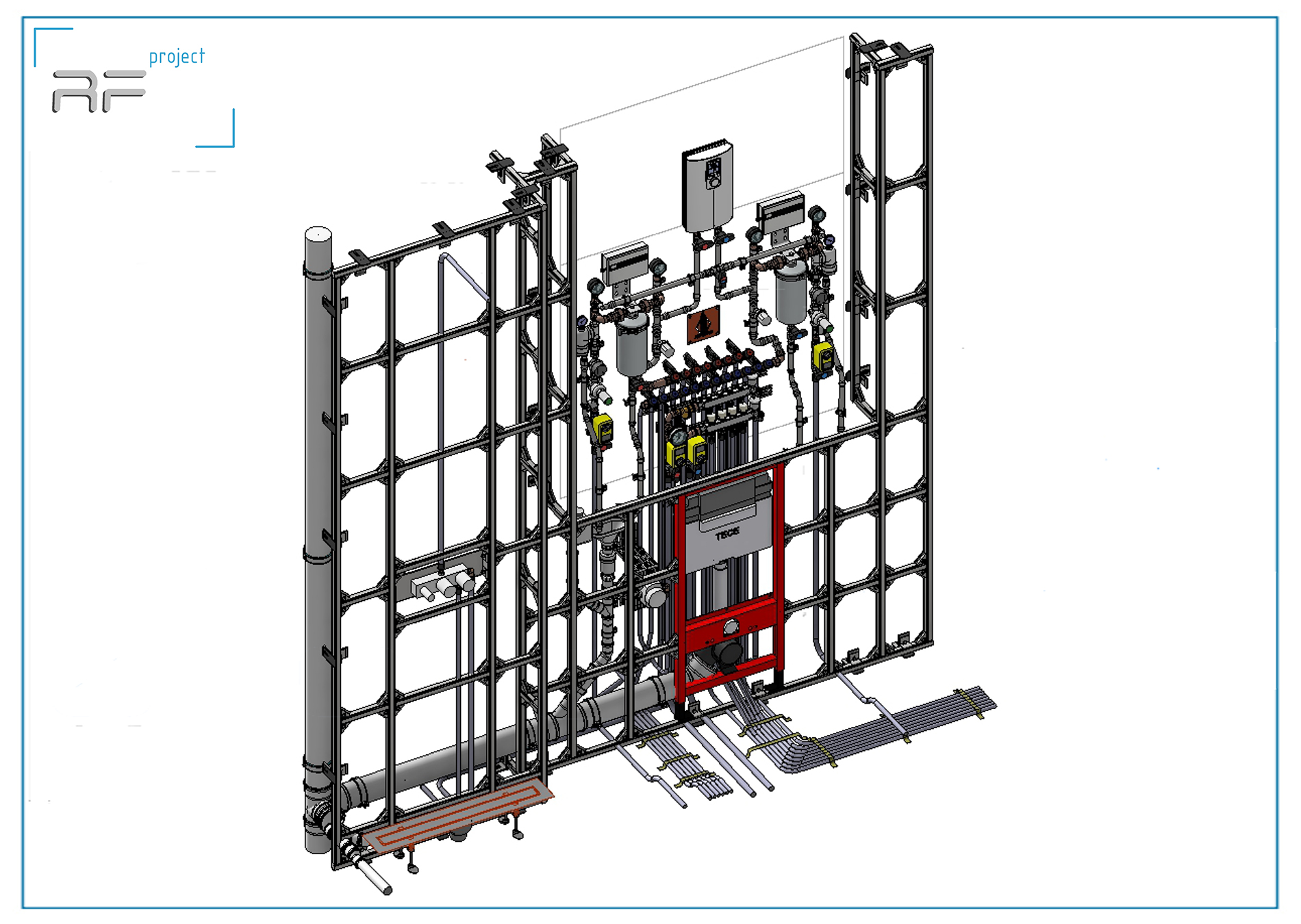

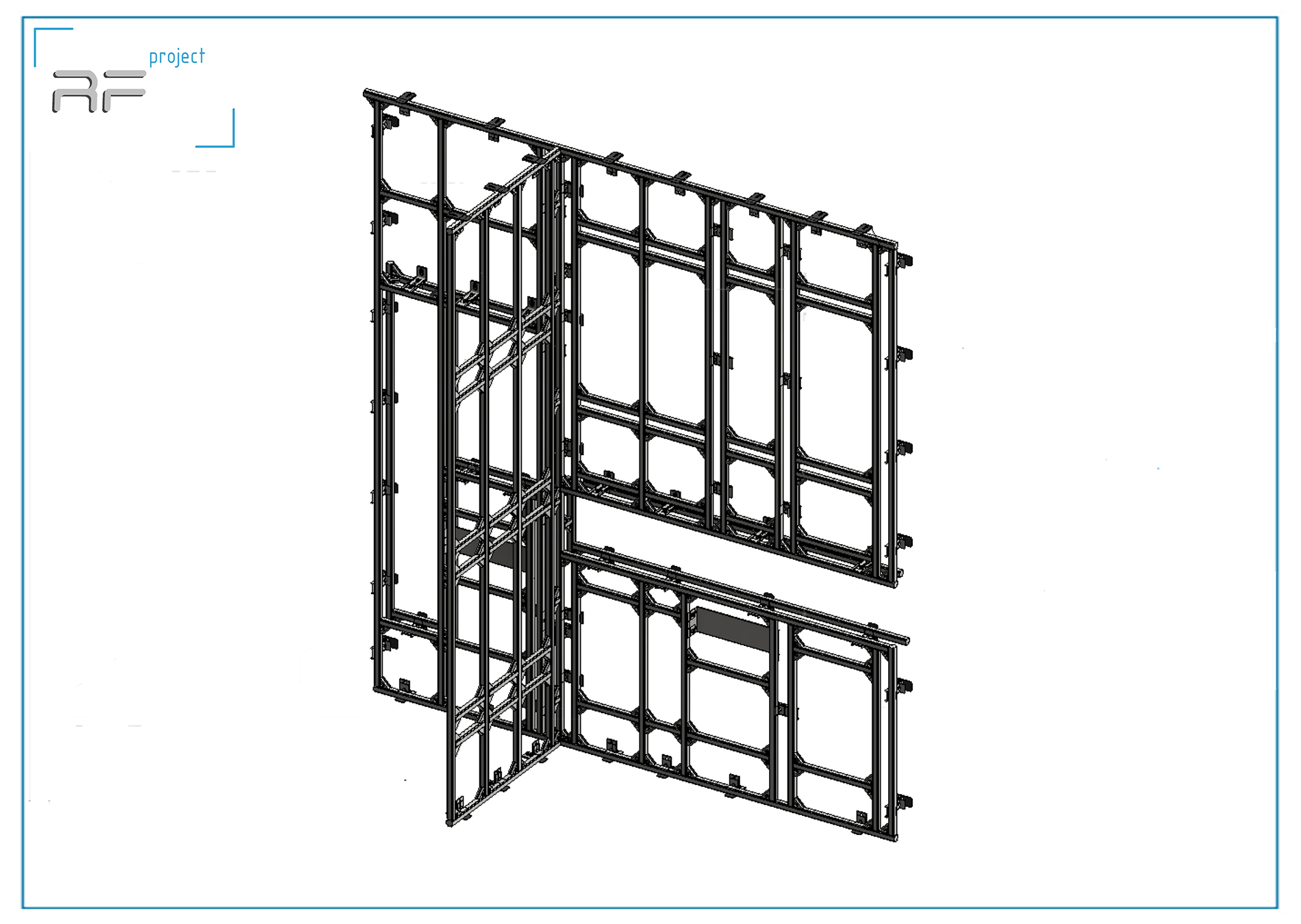

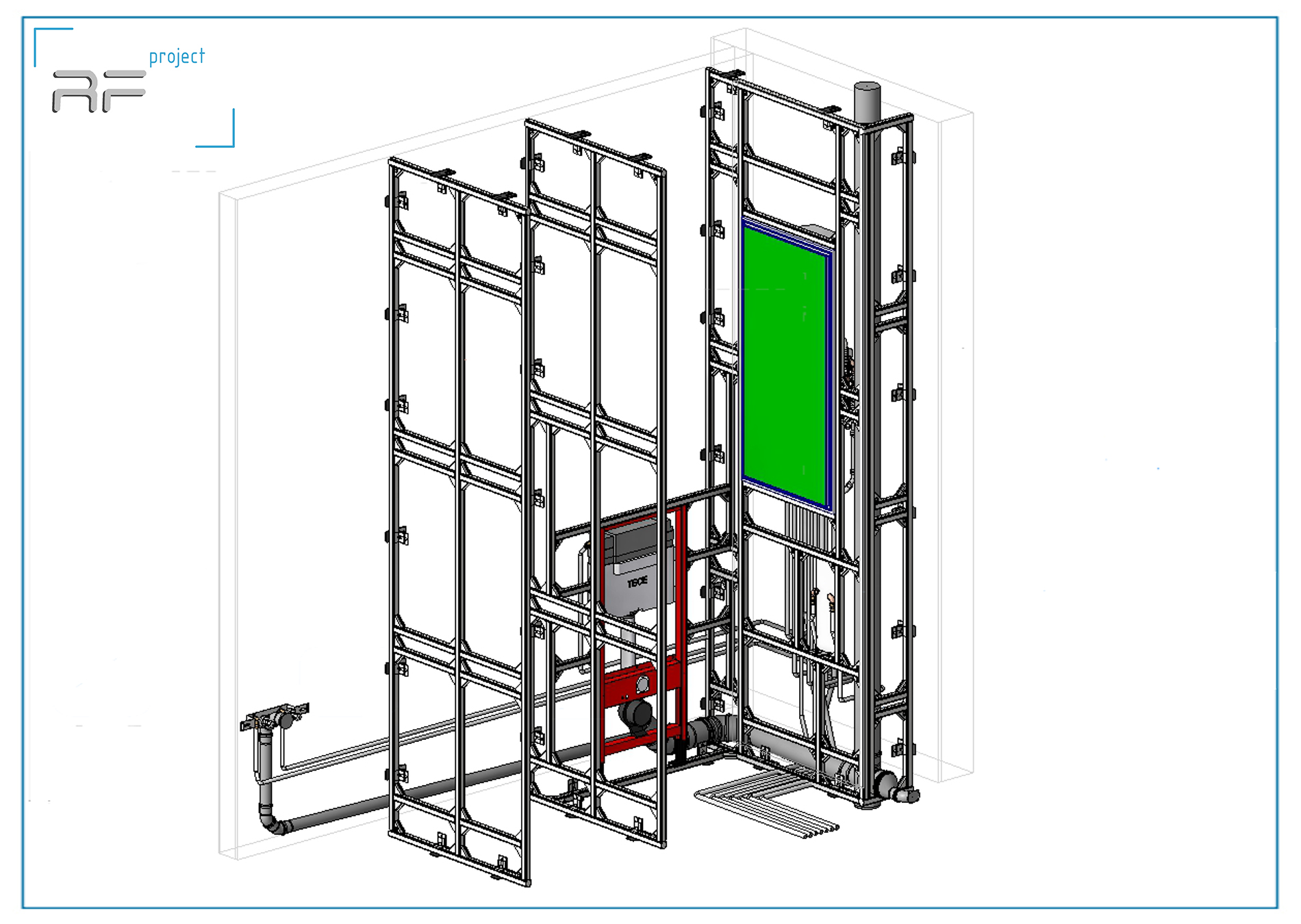

- Обратите внимание на процесс создания каркасов. Я не создавал ошибок и предупреждений. Перед началом работы над возведением каркасов из профиля, изучите ограничения и методы их установки в ходе выполнения работ.
- Изучите руководство по монтажу листов на каркас. Способ установки Аквапанелей значительно отличается от метода монтажа ГСП (ГКЛ).
- Для стыковки листов применяйте два профиля, по одному для каждого листа параллельно. Посмотрите мои завершенные проекты выше.
