Инструкция к семейству для Revit "Шина монтажная ОВКНН"
ОПИСАНИЕ:
Категория модели: Оборудование
Версия Revit: 2022
Размещение: в свободной форме, на плоскости. Пластина на плоскости
Состав набора:

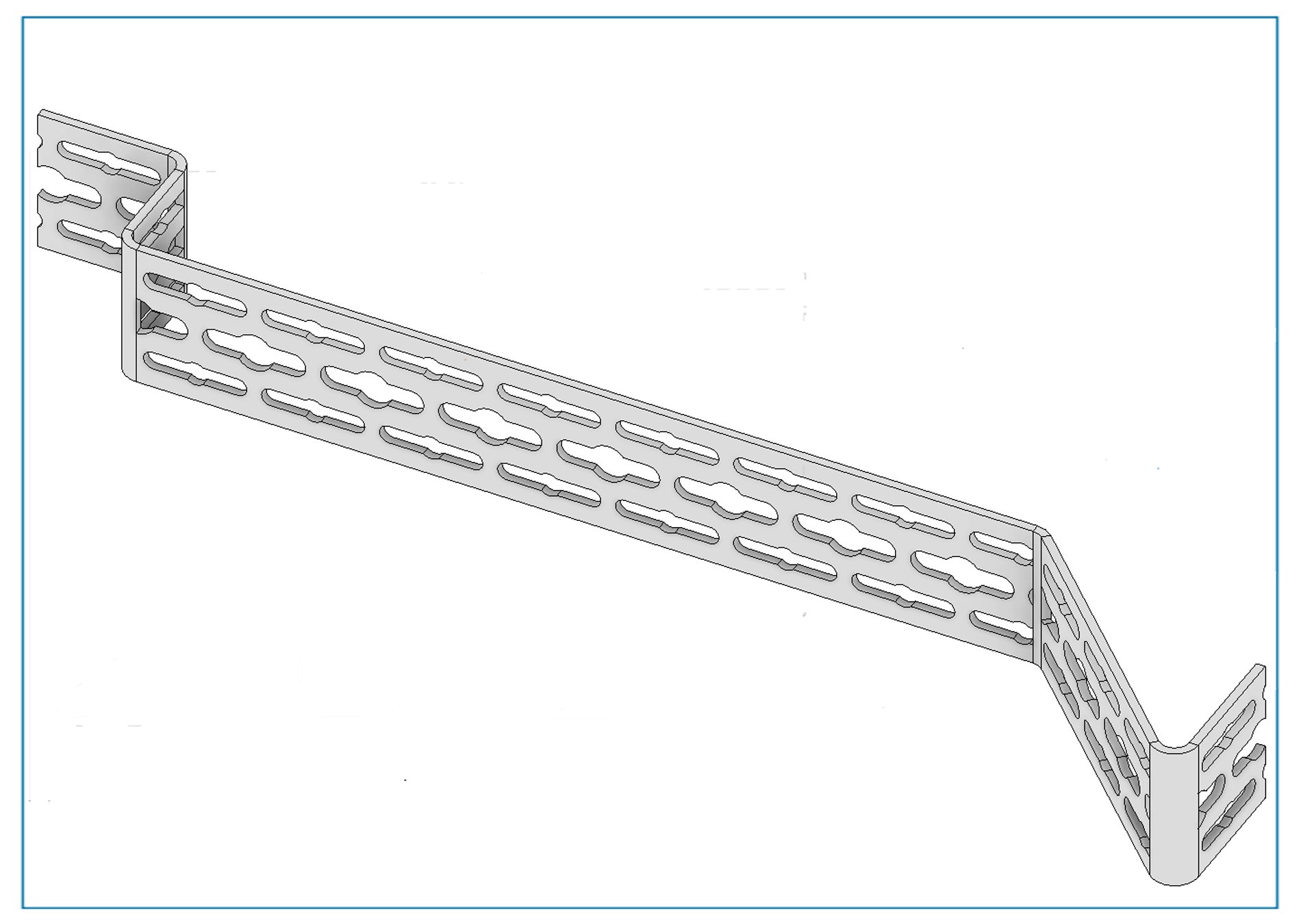

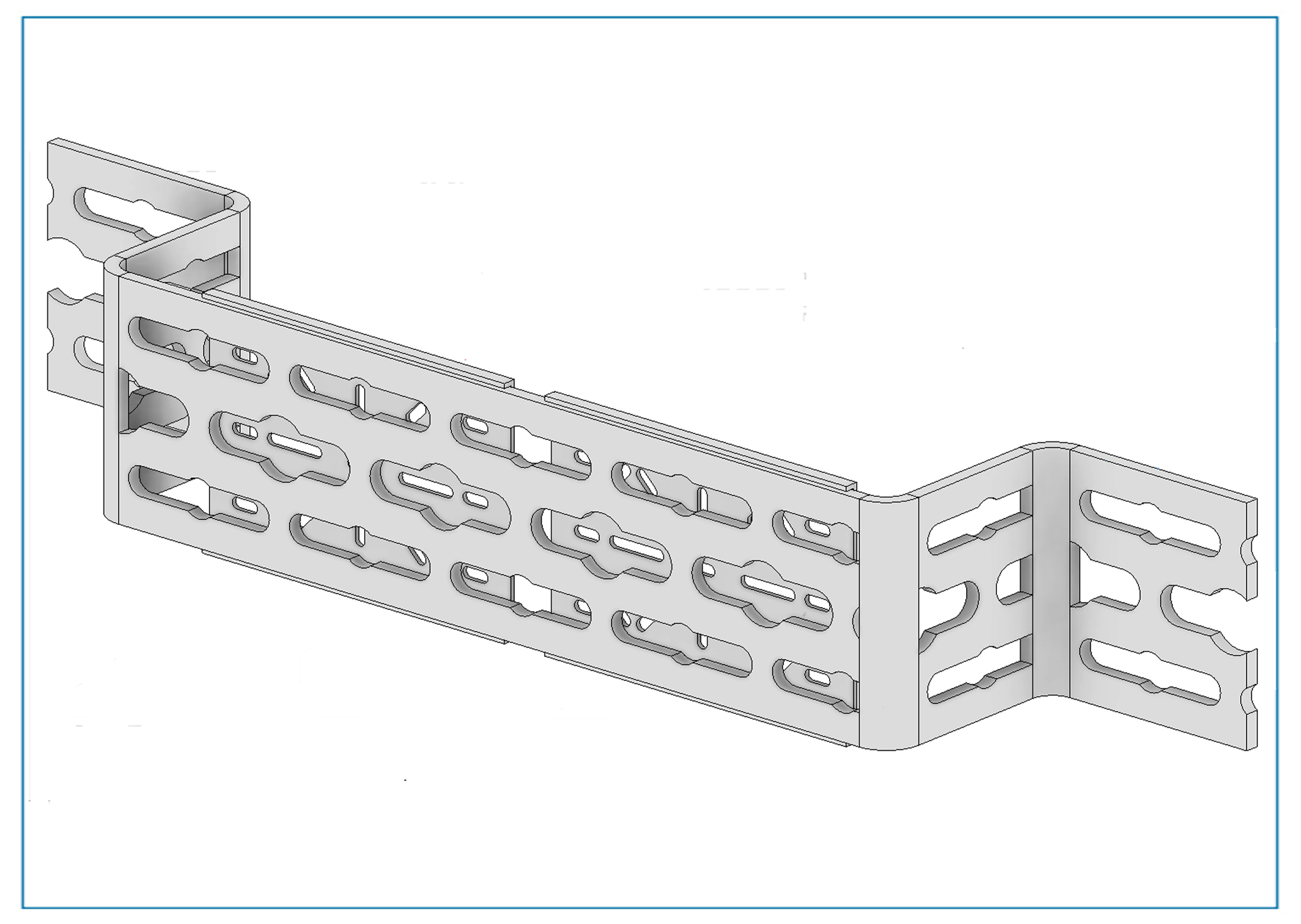

- шина монтажная отрезок 2000 мм

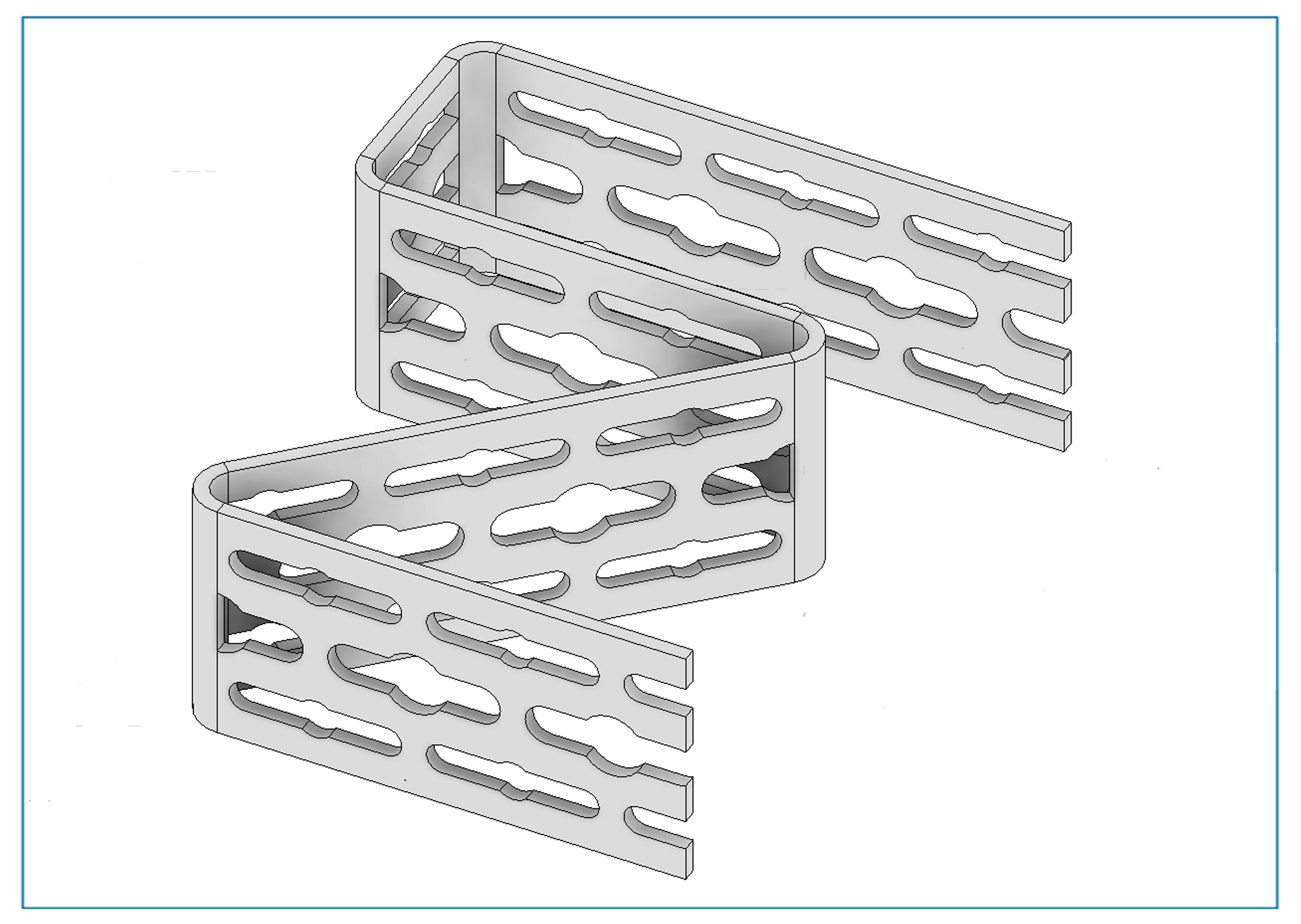

- шина монтажная форма
- фиксирующая пластина (на плоскости)

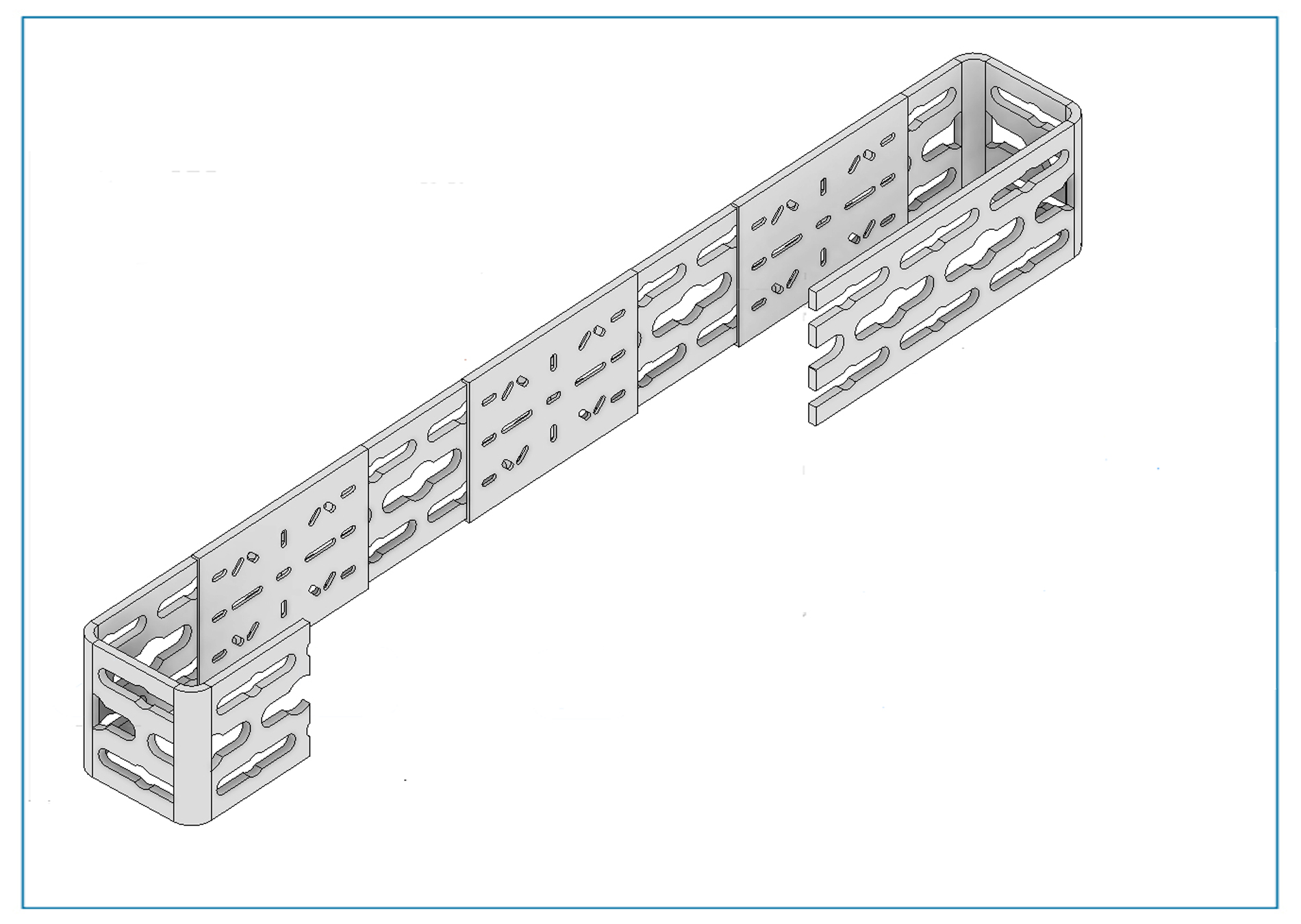

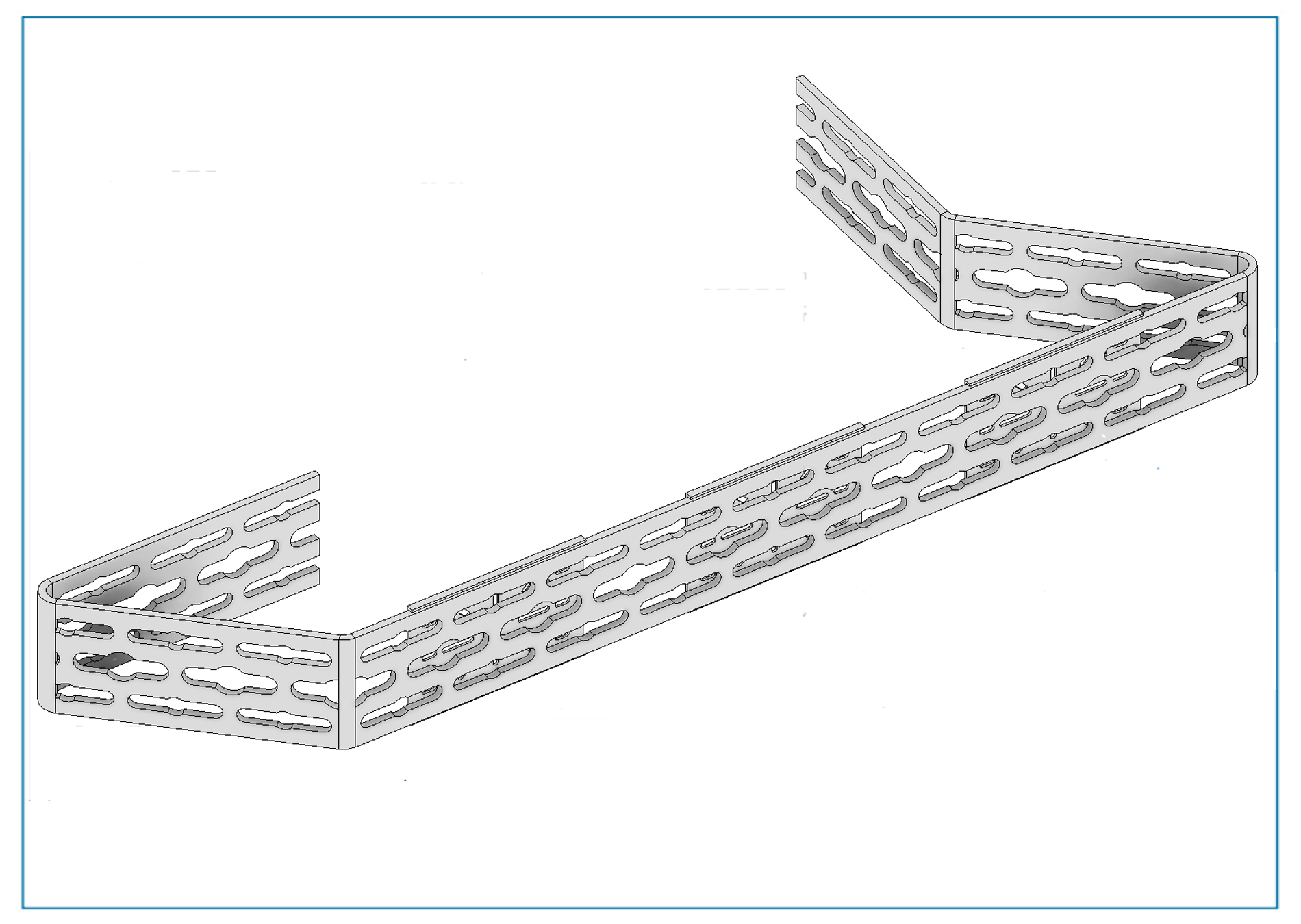

Созданная форма ограничивается только вашими фантазиями, реальными действиями монтажника. Не переусердствуйте с возможностями семейства, они почти не ограниченные.
Если не нашли подходящее семейство, которое ищите, заполните заявку на изготовления семейства в самом низу страницы.

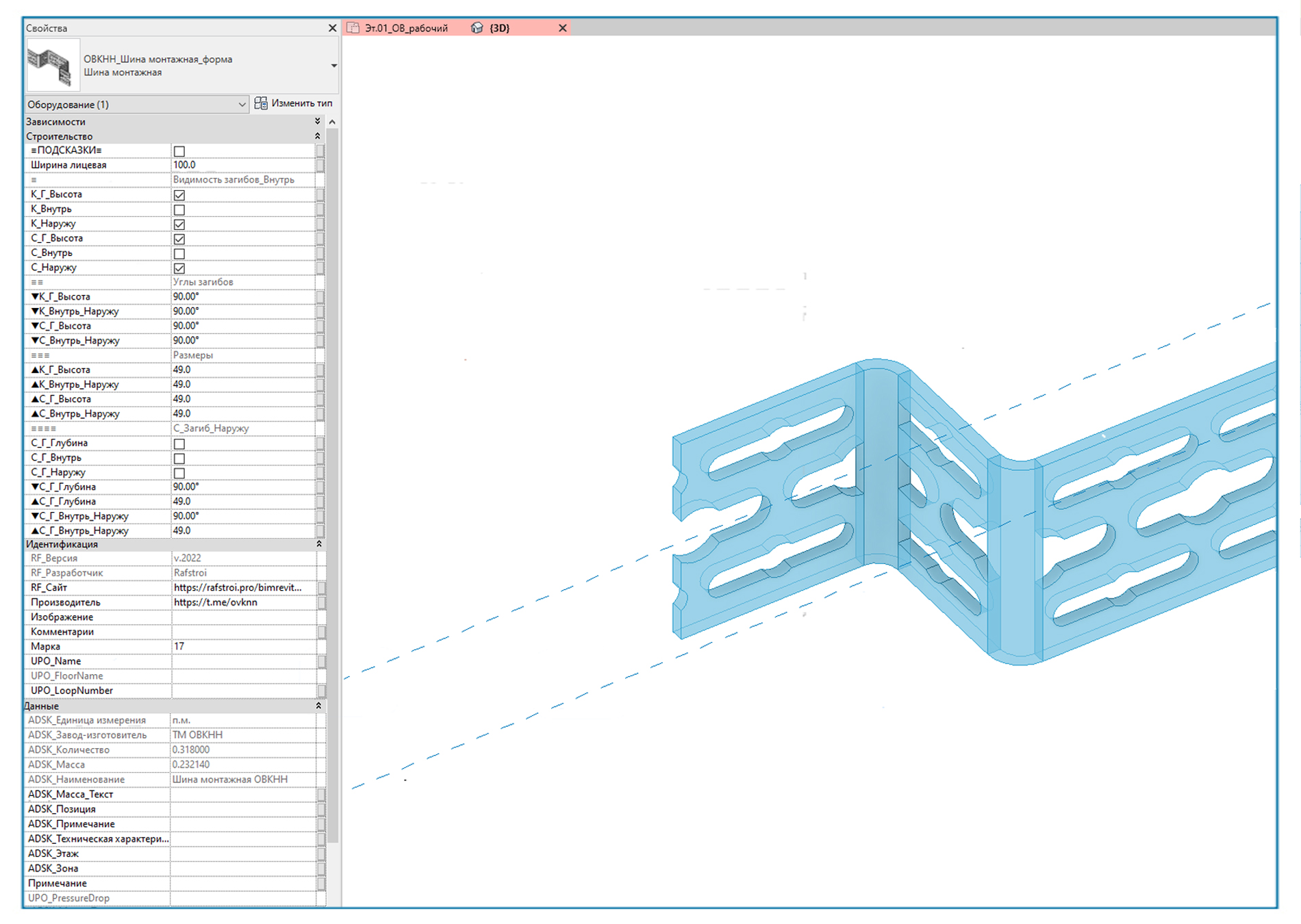

НАВИГАТОР ПО СЕМЕЙСТВУ
Раздел «Строительство»

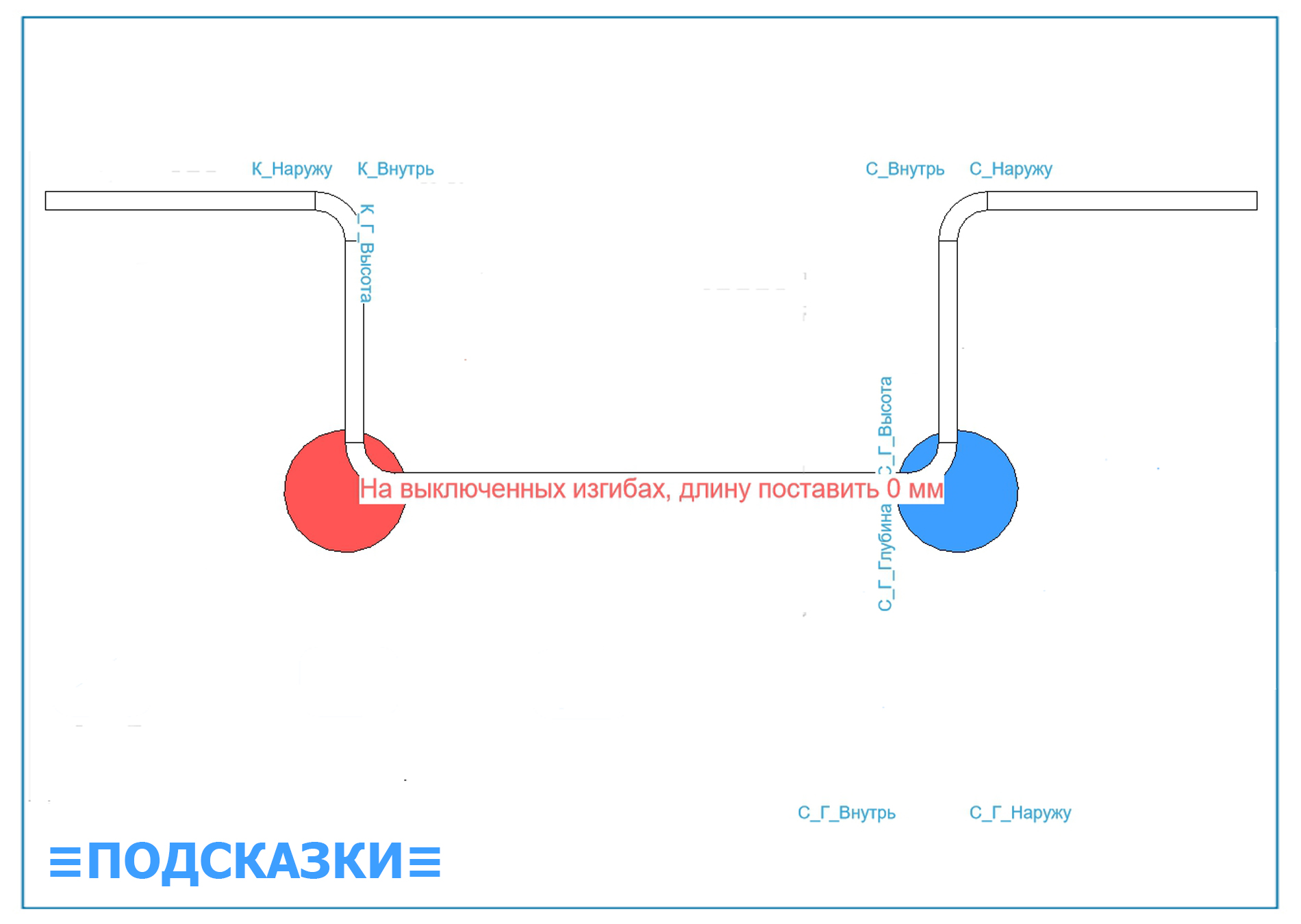

- ≡ПОДСКАЗКИ≡ — вкл. выкл. подсказок

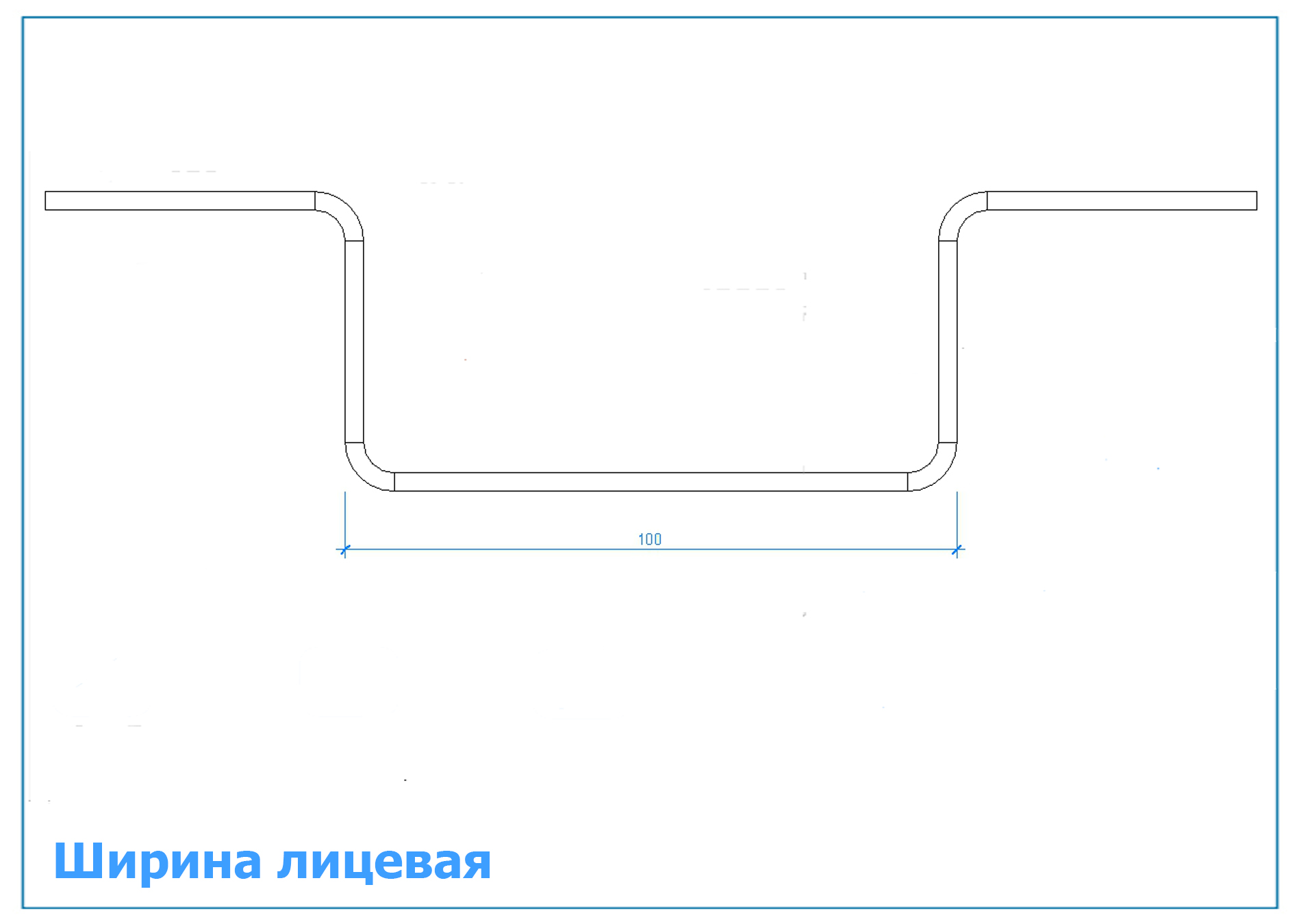

- Ширина лицевая — ширина лицевой стороны
Отключение видимости (вкл. подсказки)
- К_Г_Высота
- К_Внутрь
- К_Наружу
- С_Г_Высота
- С_Внутрь
- С_Наружу

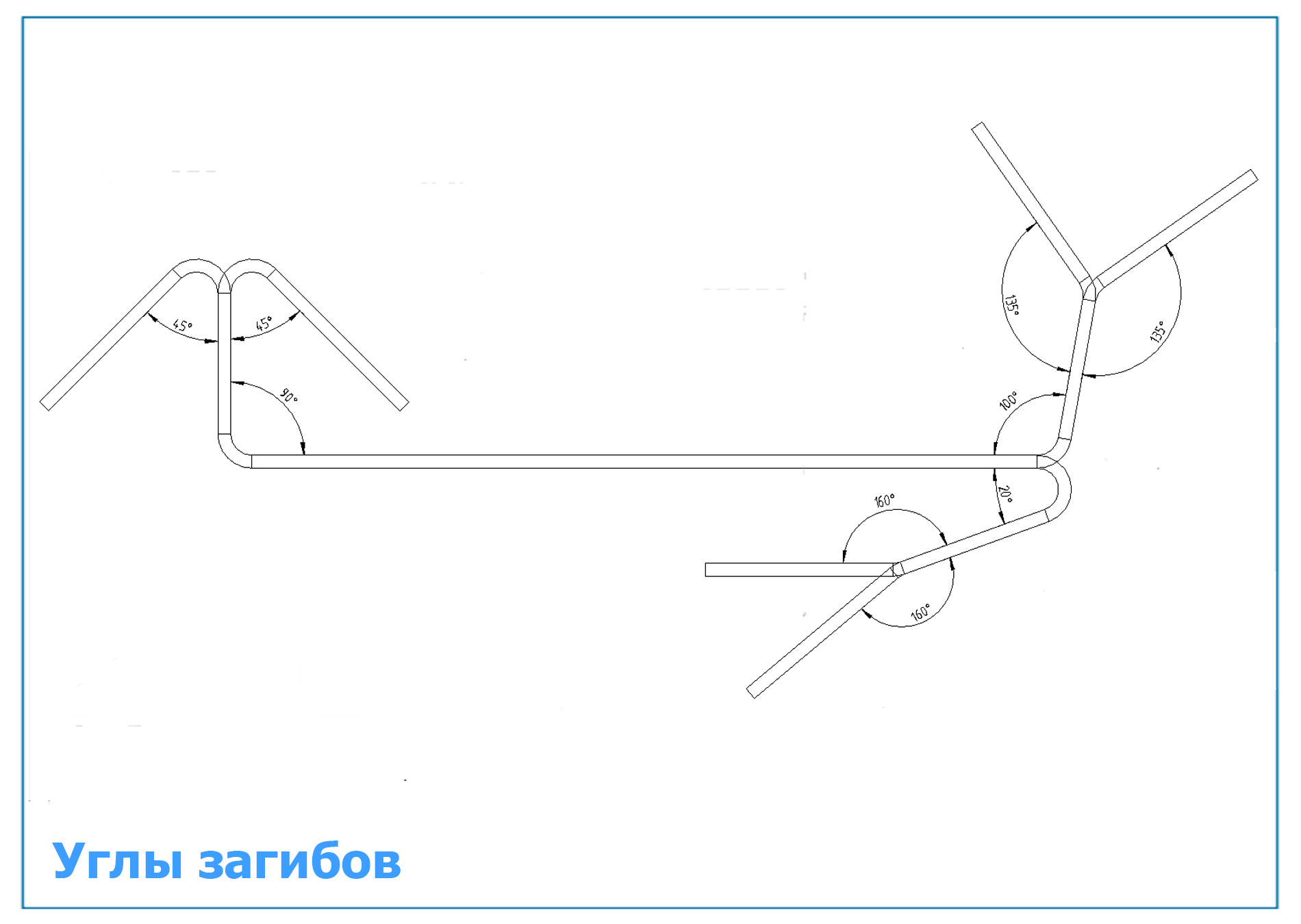

Углы загибов (регулировка углов загибов)
- ▼К_Г_Высота
- ▼К_Внутрь_Наружу
- ▼С_Г_Высота
- ▼С_Внутрь_Наружу

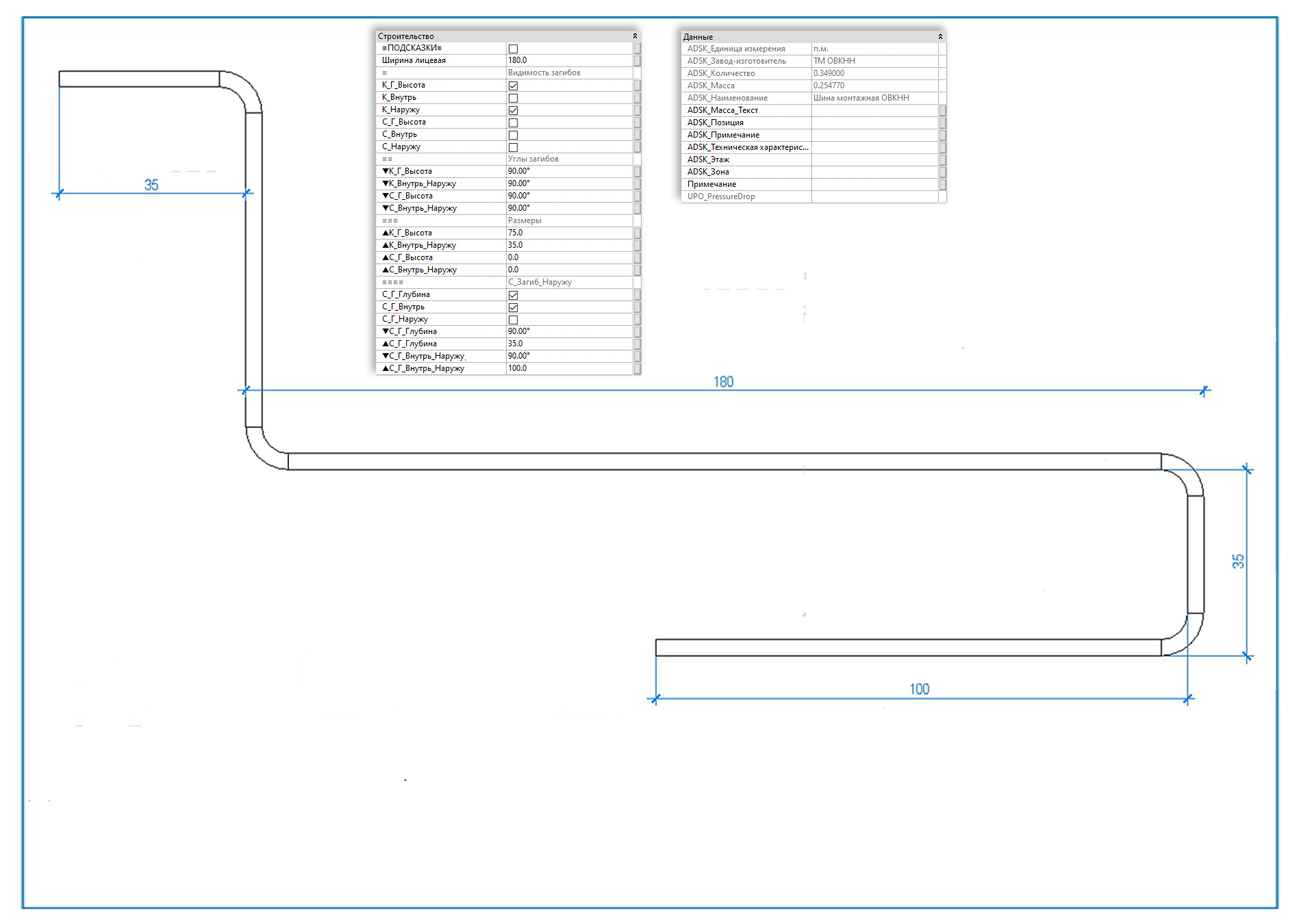

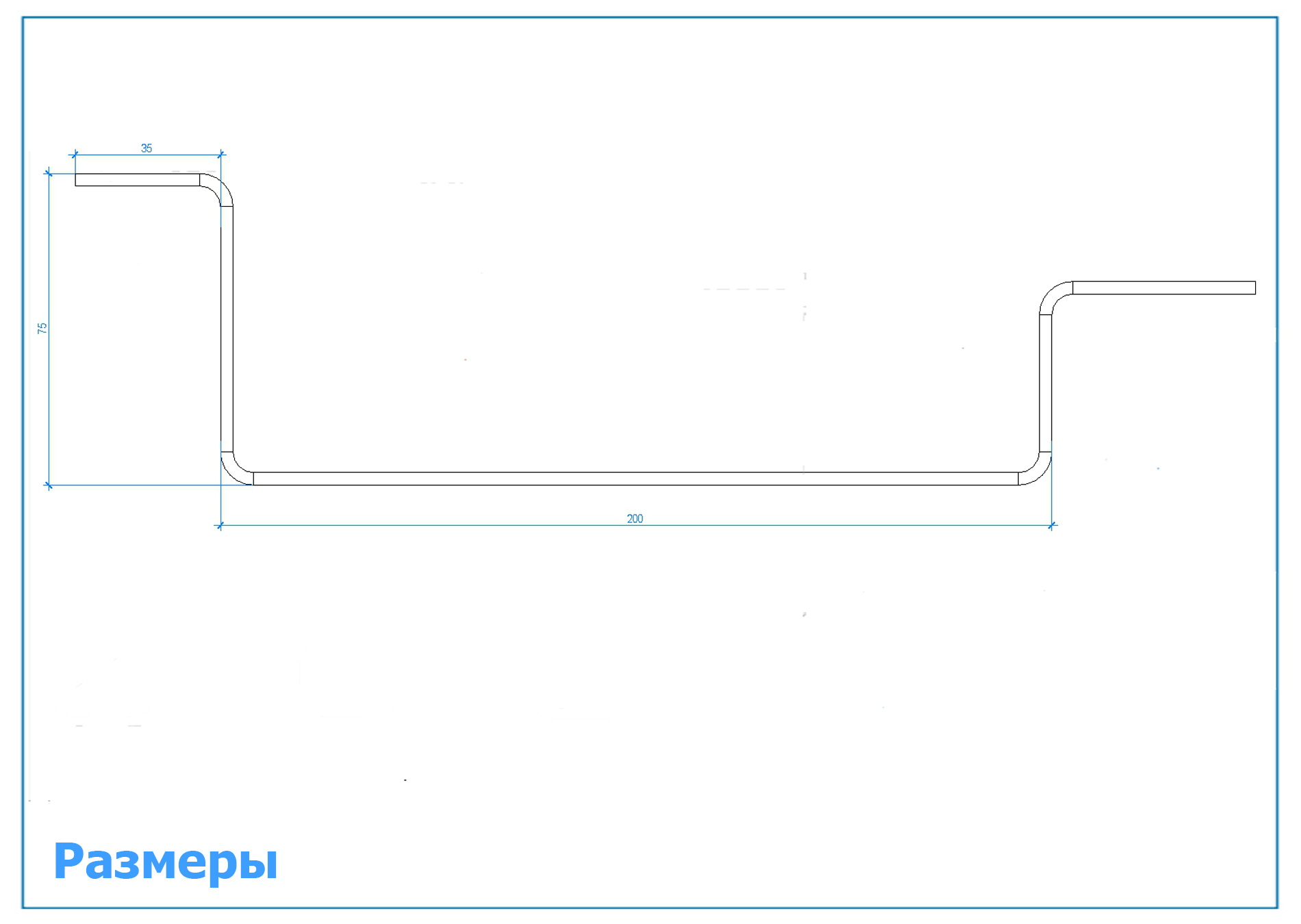

Размеры (регулировка длины)при некоторых размерах, изгиб может исчезнуть, ограничения программы, добавьте или уберите 1 мм (выявлена ошибка при 1 мм))
- ▲К_Г_Высота
- ▲К_Внутрь_Наружу
- ▲С_Г_Высота
- ▲С_Внутрь_Наружу

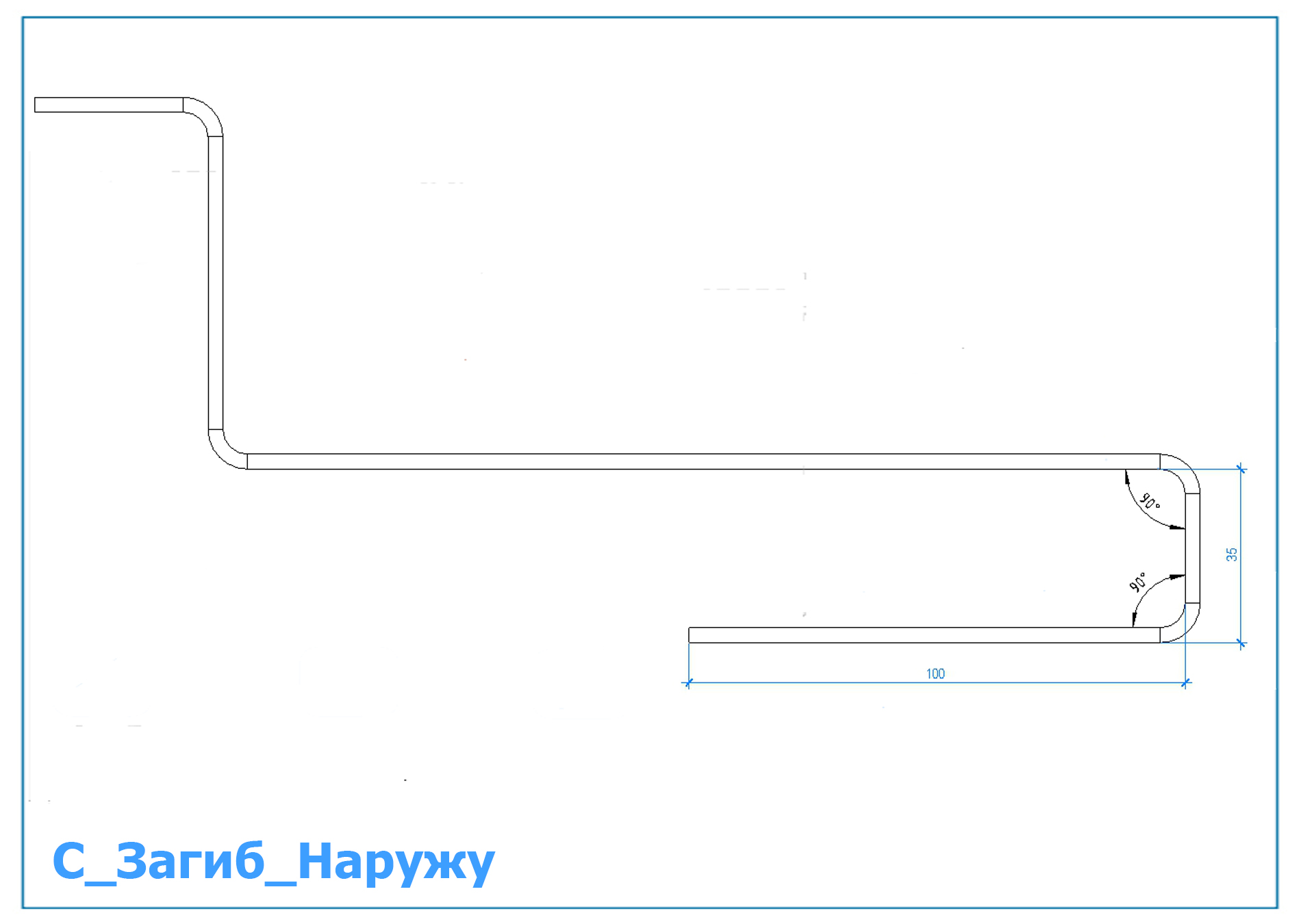

С_Загиб_Наружу (функции только для загиба наружу, идентично вышеуказанным)
- С_Г_Глубина — видимость
- С_Г_Внутрь — видимость
- С_Г_Наружу — видимость
- ▼С_Г_Глубина — угол
- ▲С_Г_Глубина — длина
- ▼С_Г_Внутрь_Наружу — угол
- ▲С_Г_Внутрь_Наружу — длина
СПЕЦИФИКАЦИЯ
В спецификацию попадают все размеры, которые указаны. Повороты не попадают в спецификацию и в общую длину. Т.е. загибы, которые не включены, надо поставить 0.
Например:
Включен внешний изгиб, значит внутренний должен быть выключен и в длине поставлены 0.

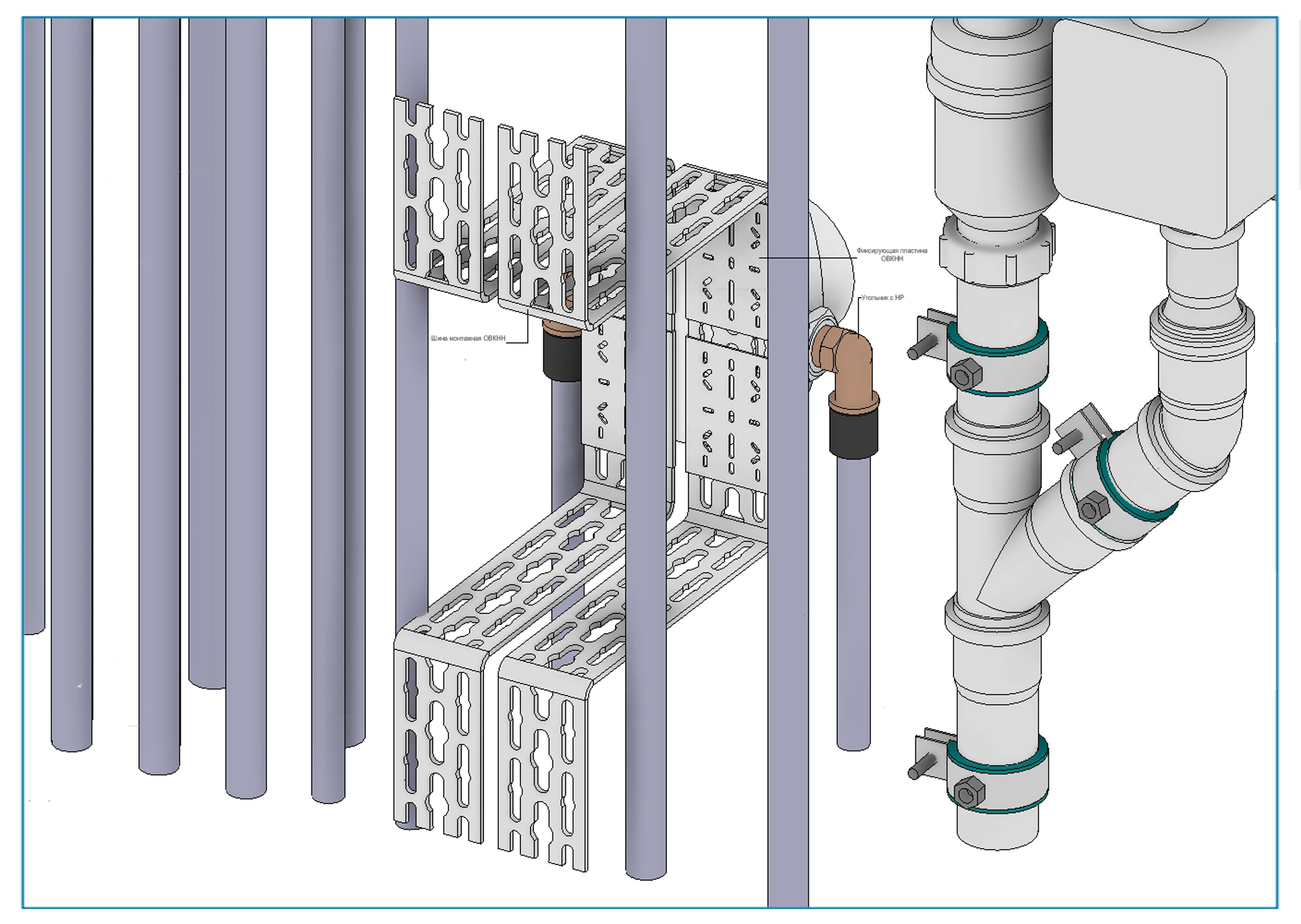

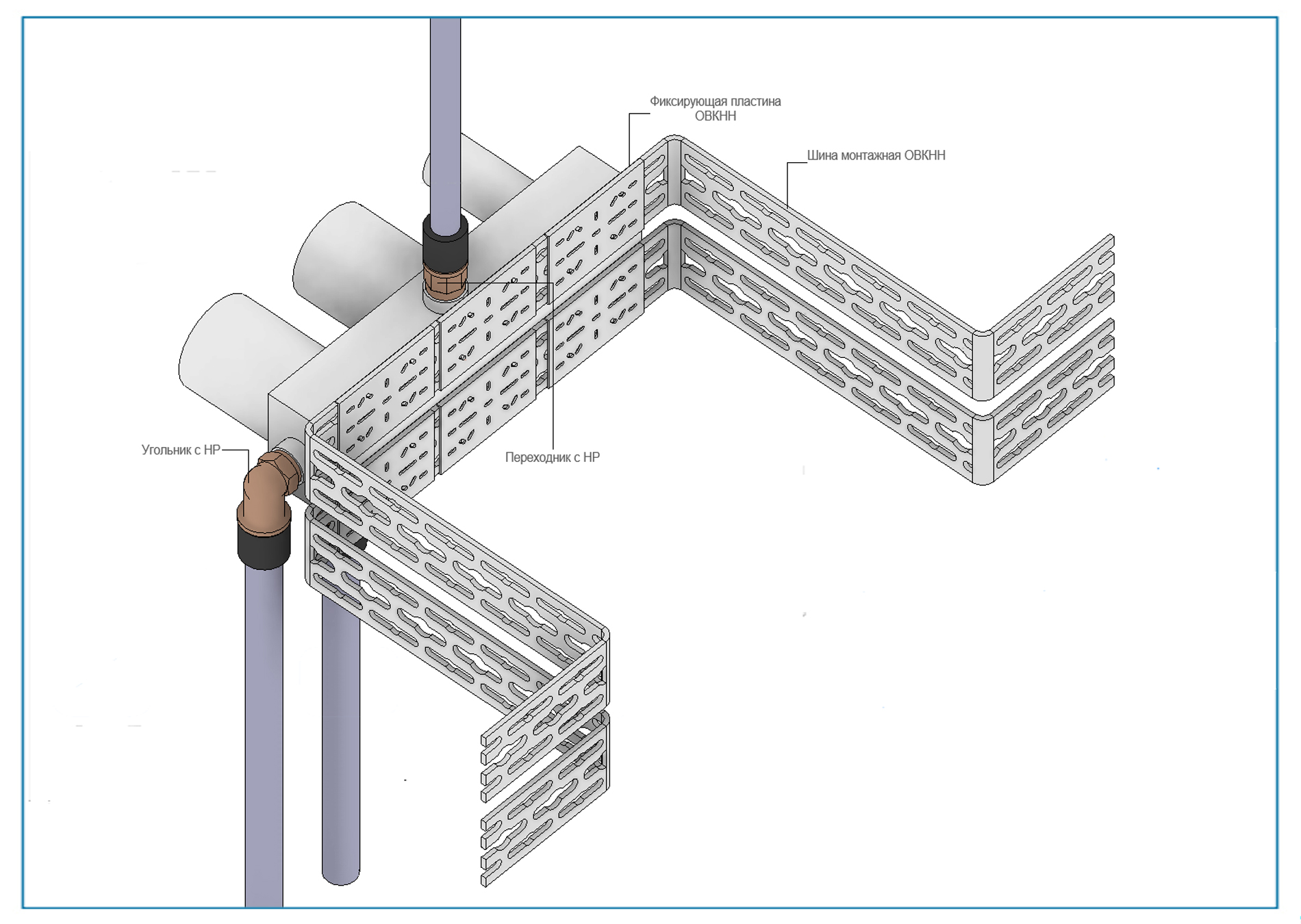

В ПРОЕКТАХ
Делитесь своими скринами проектов с использованием семейств с данного сайта и получайте дополнительную рекламу и подарки.
Приобрести BIM модель для Revit
Шина монтажная ОВКНН для Revit
Версия проекта: v2.0 Версия Revit: 2022
