ОПИСАНИЕ
Категория модели: Опоры
Версия Revit: 2022
Размещение: на плоскости
Состав набора:
Семейство:

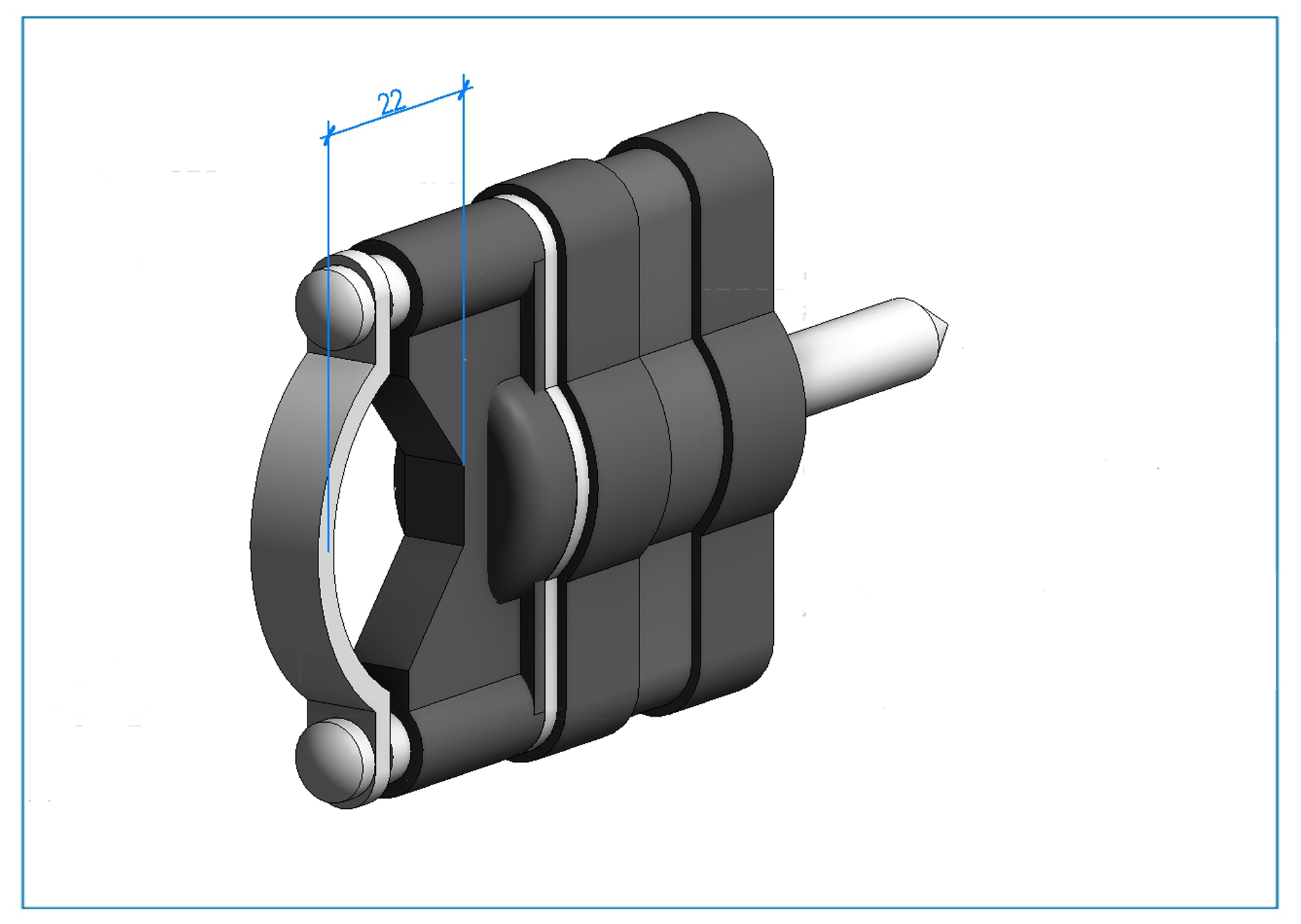

Кронштейн Ironfix
Профиль для кронштейна Ironfix

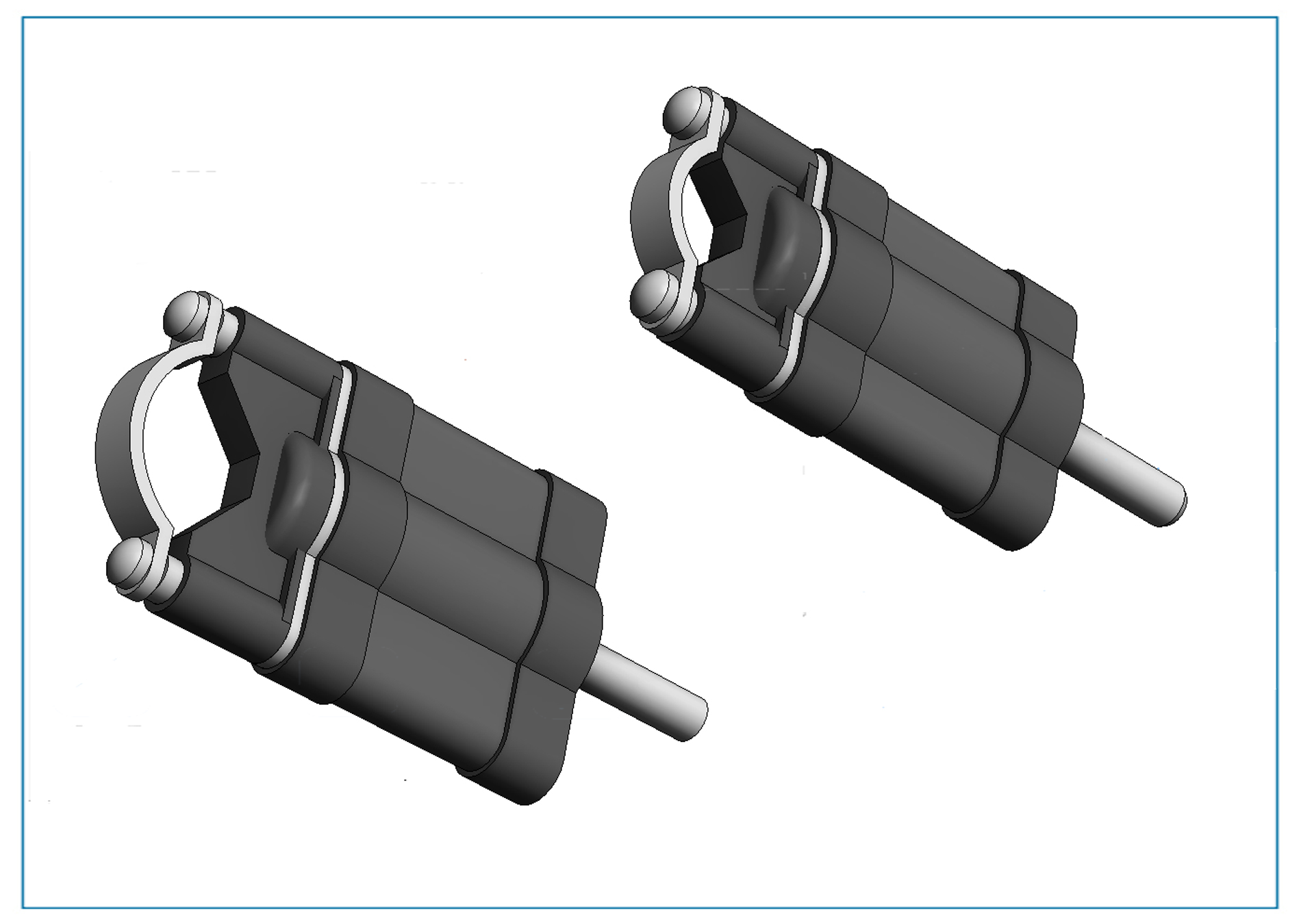

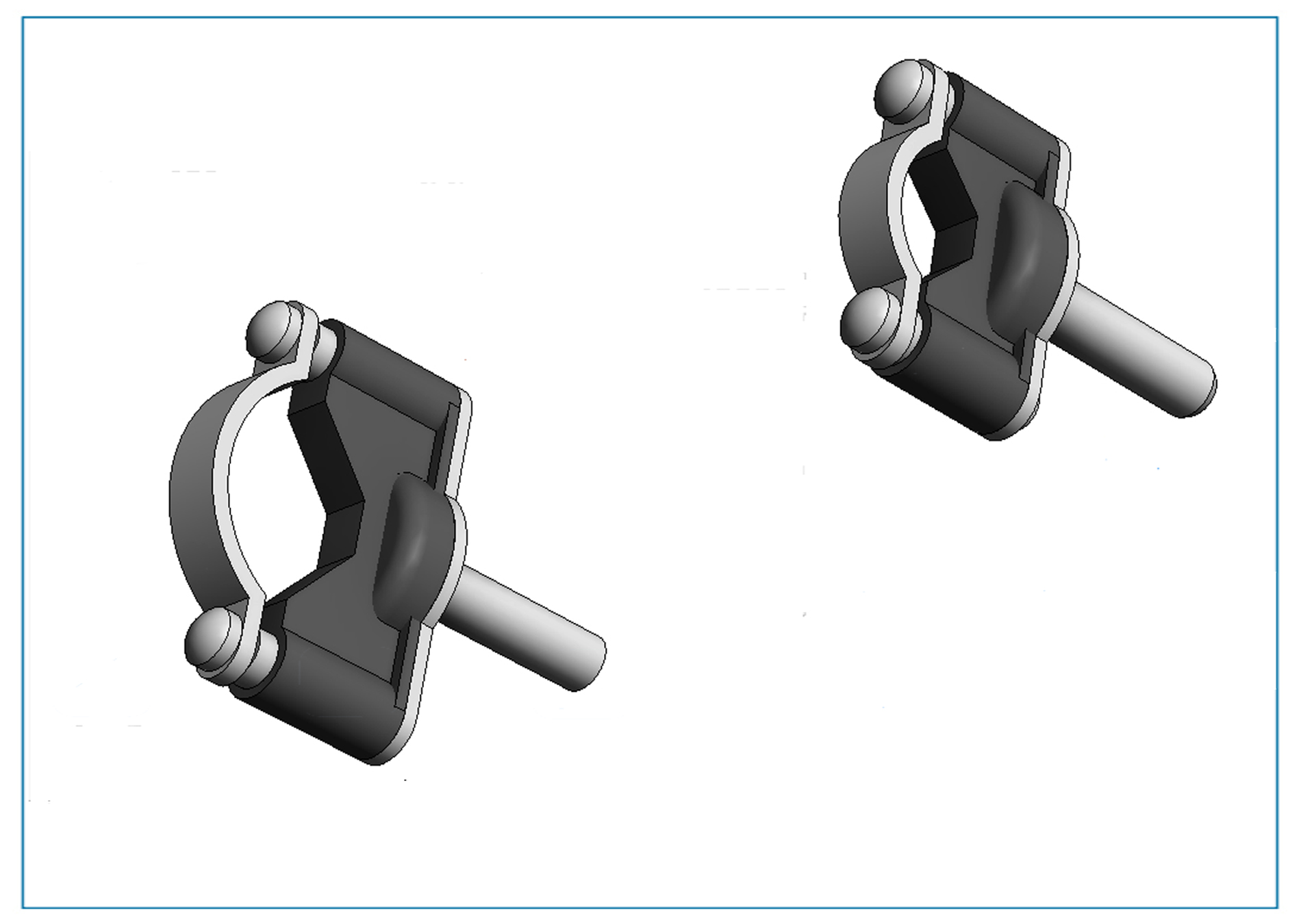

Типы:
- 1/2″ (13-27 мм)
- 1″-3/4″ (22-40 мм)
В семейство профиля для кронштейна Ironfix, уже есть кронштейн с такими же настройками как и семейство для Revit, кронштейн Ironfix.
НАВИГАТОР ПО СЕМЕЙСТВУ

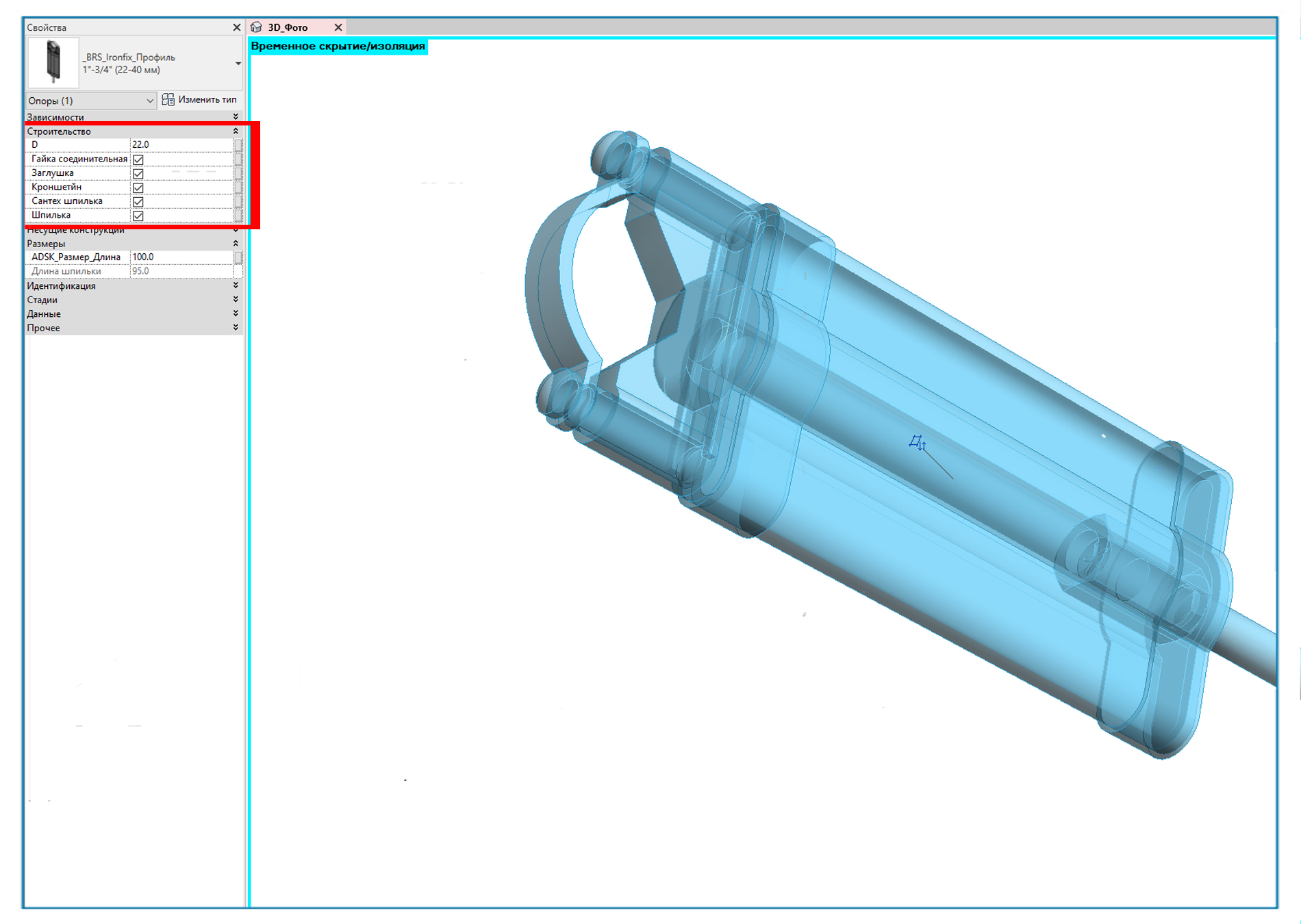

Раздел «Строительство»

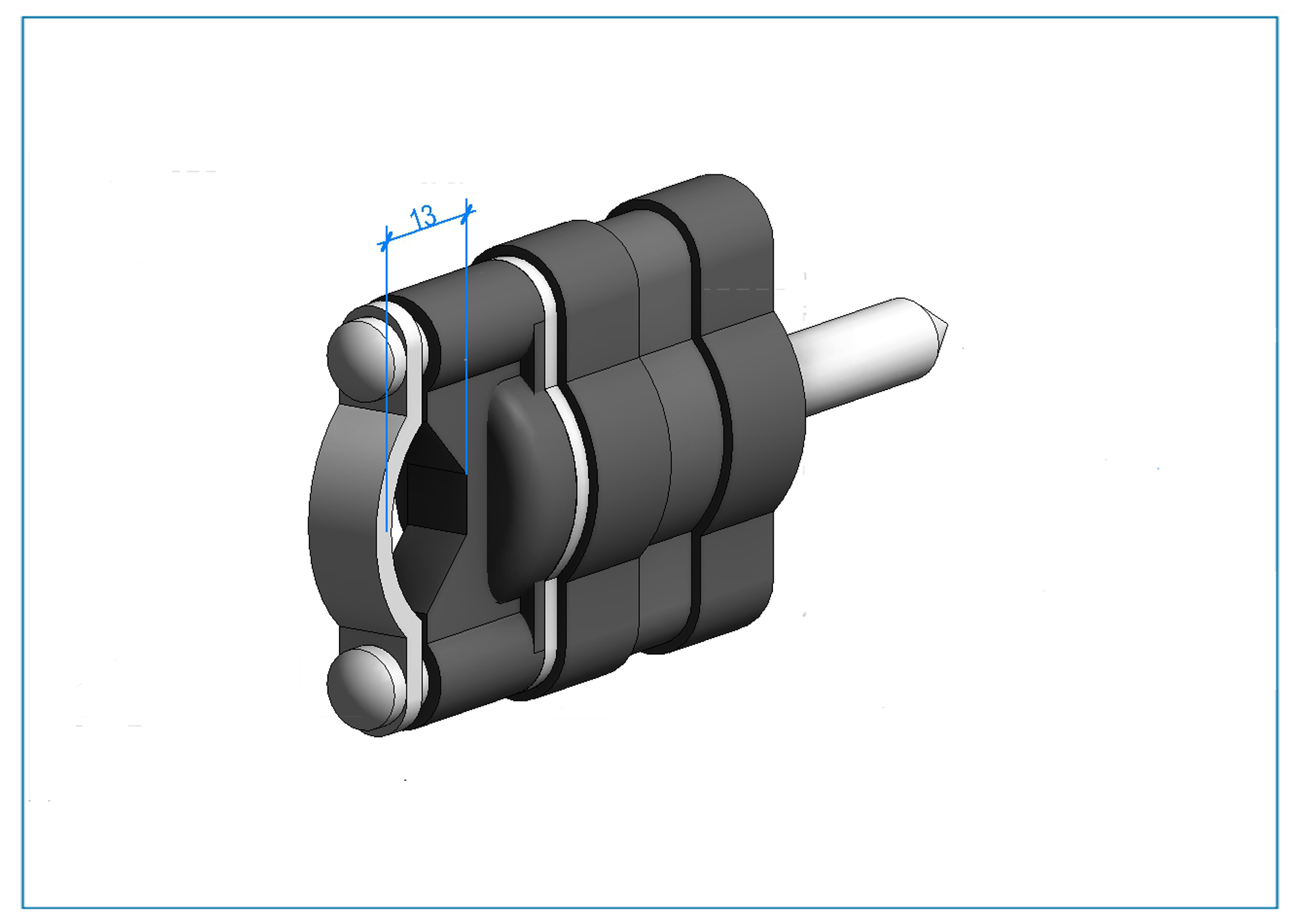

- D-диаметр хомута. Не более и не менее размера указанного в типе. Если не подходит под ваш объект не один из типов, используйте другую систему крепежа.

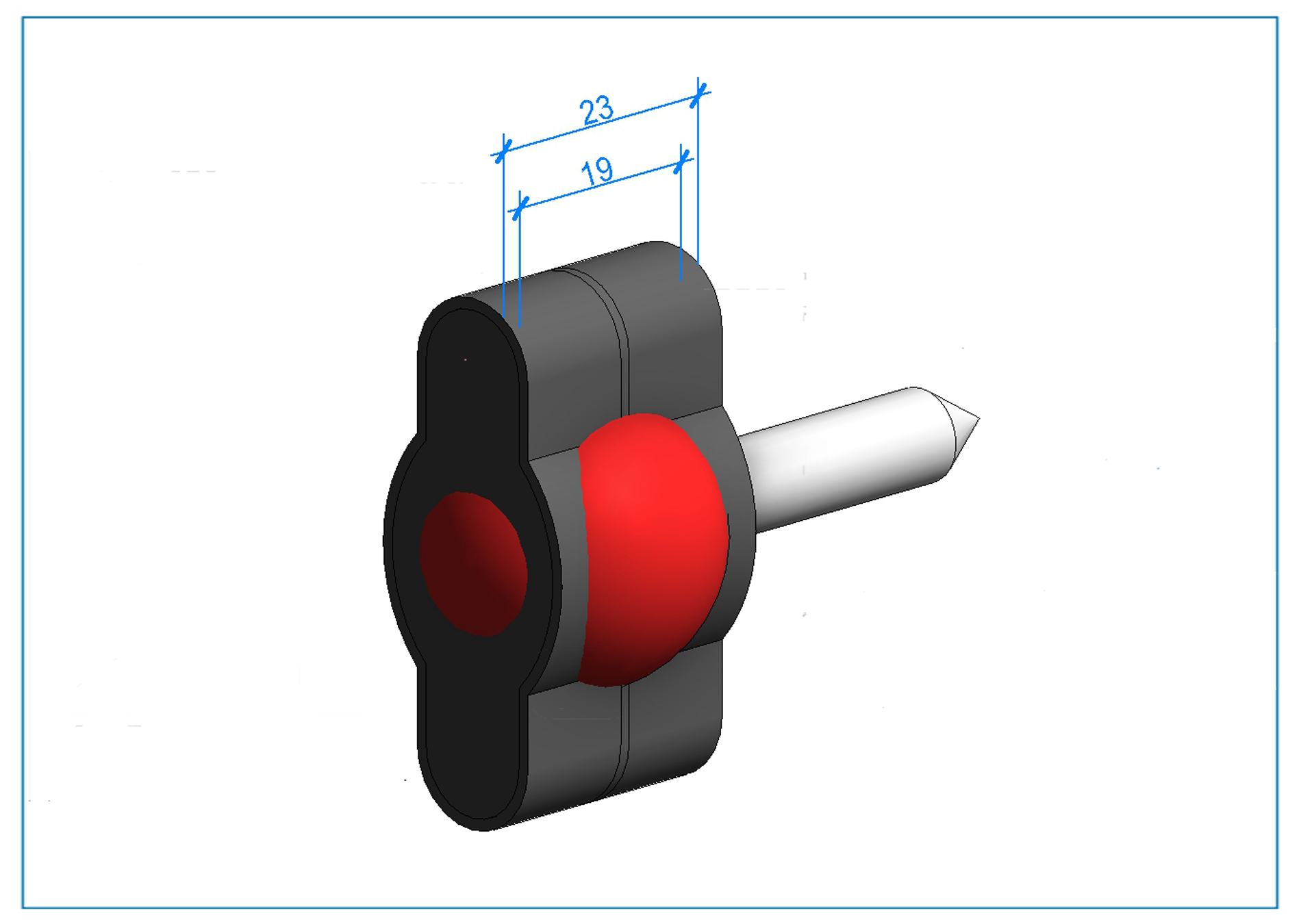

- Гайка соединительная-отключает видимость и попадания в спецификацию, гайки соединительной которая устанавливается внутри профиля для соединения Сантех шпильки и шпильки основной

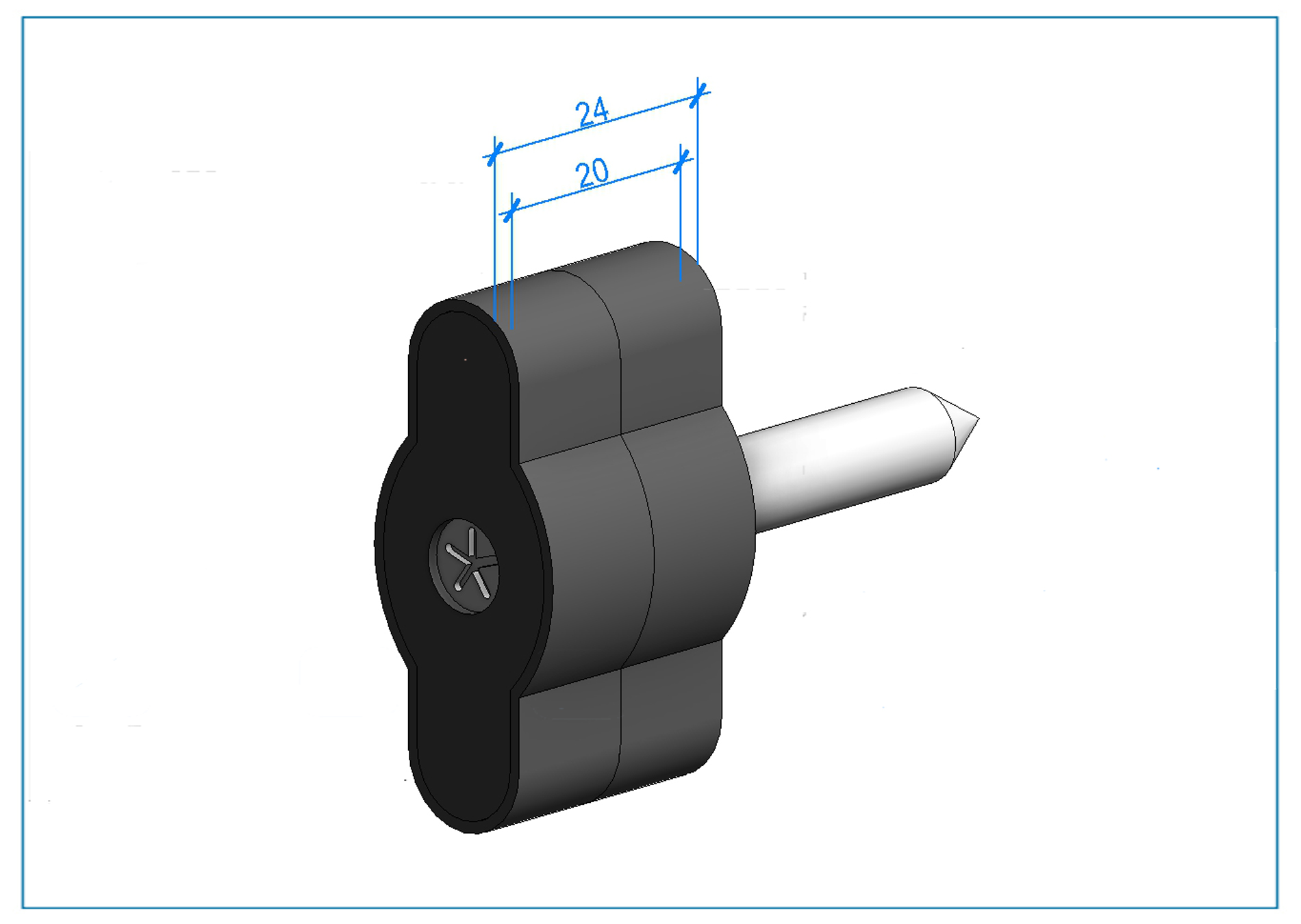

- Заглушка-видимость заглушек, в начале и в конце профиля.
- Кронштейн-видимость основного кронштейна (хомут)
- Сантех шпилька-видимость сантехнической шпильки которая крепится в стены или любую другую плоскость куда вы собираетесь производить монтаж
- Шпилька-видимость шпильки М8 внутри профиля, длина изменяется вместе с длиной профиля с учетом выхода наружу для кронштейна
Раздел «Размеры»
- ADSK_Размер_Длина-длина профиля между заглушками. К любой длине профиля прибавляйте 4 мм (по 2 мм на каждую заглушку)
ИНСТРУКЦИЯ

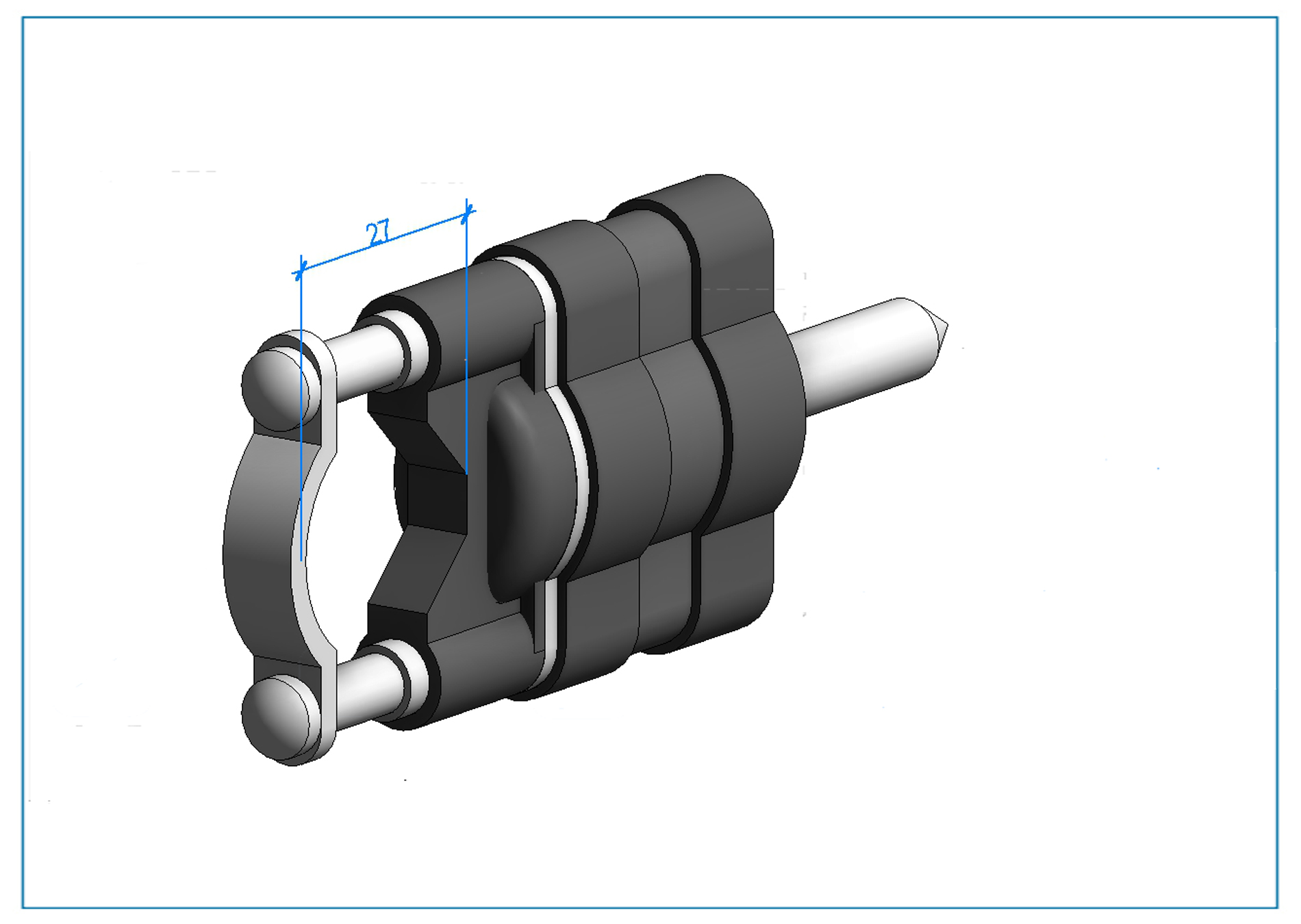

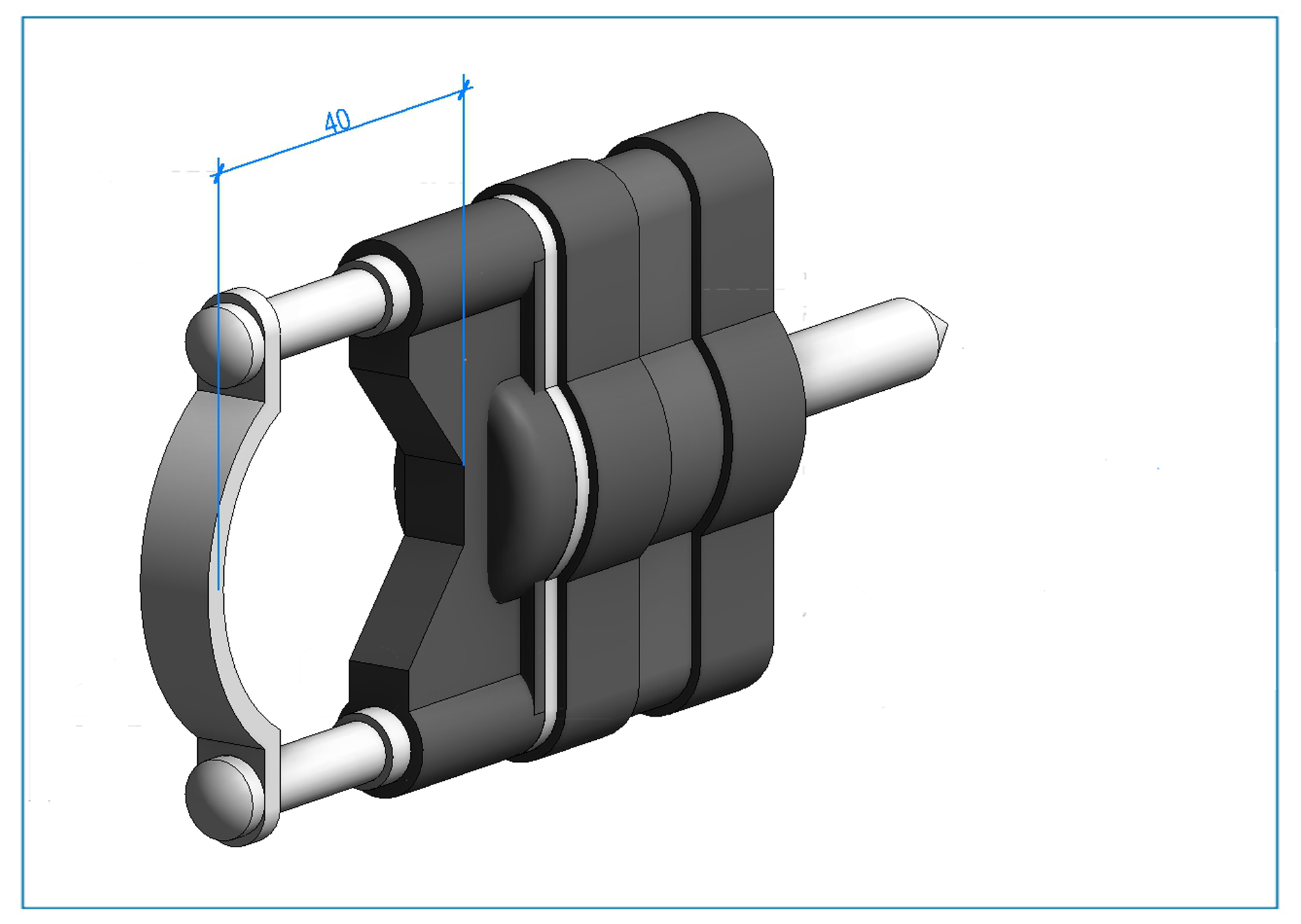

D— Диаметр оборудования или трубы которая будет закреплена на кронштейн.
НЕ ПРЕВЫШАЙТЕ И НЕ УМЕНЬШАЙТЕ РАЗМЕРЫ УКАЗАННЫЕ В ТИПЕ. На эту ошибку, предупреждение не создано.

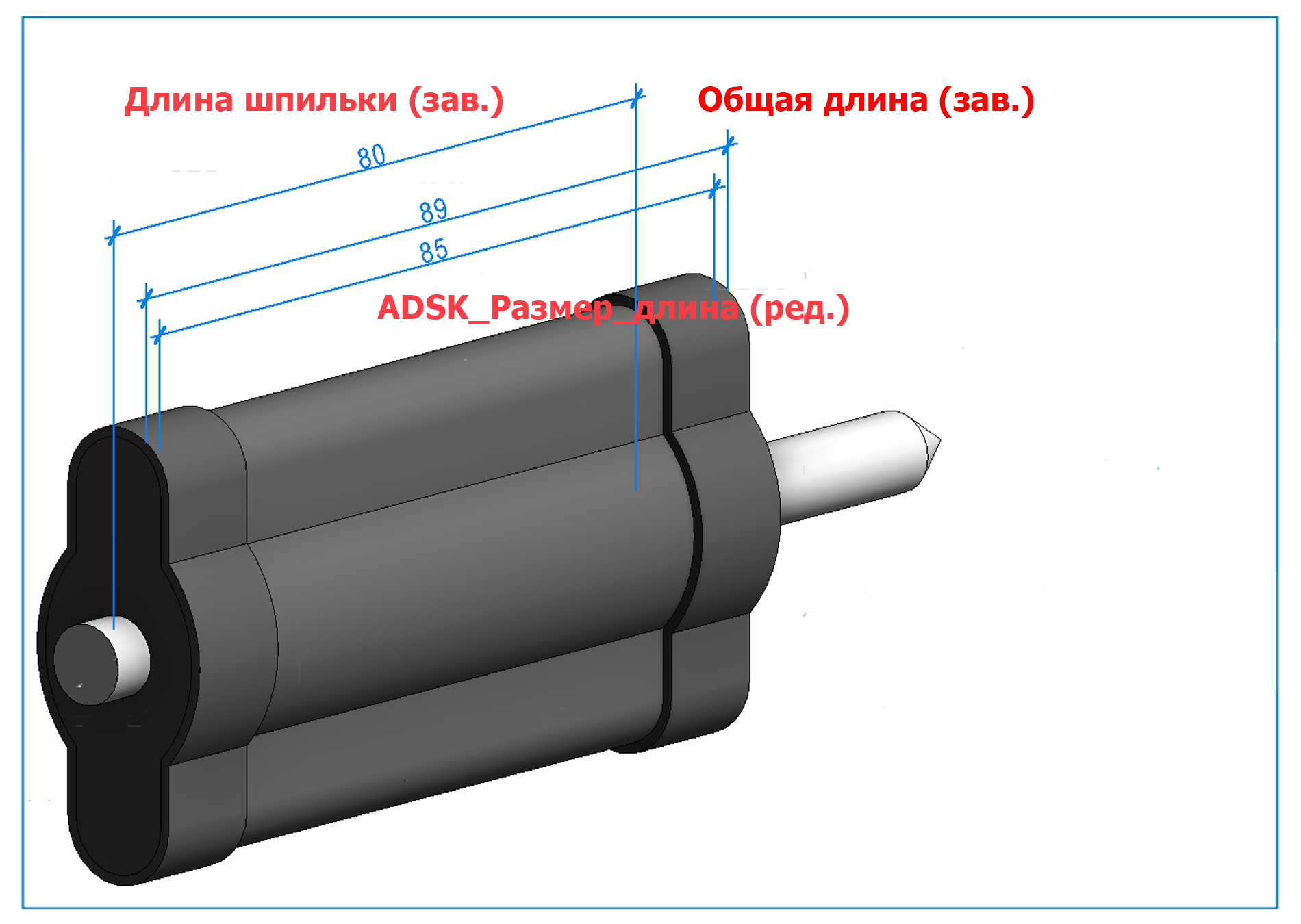

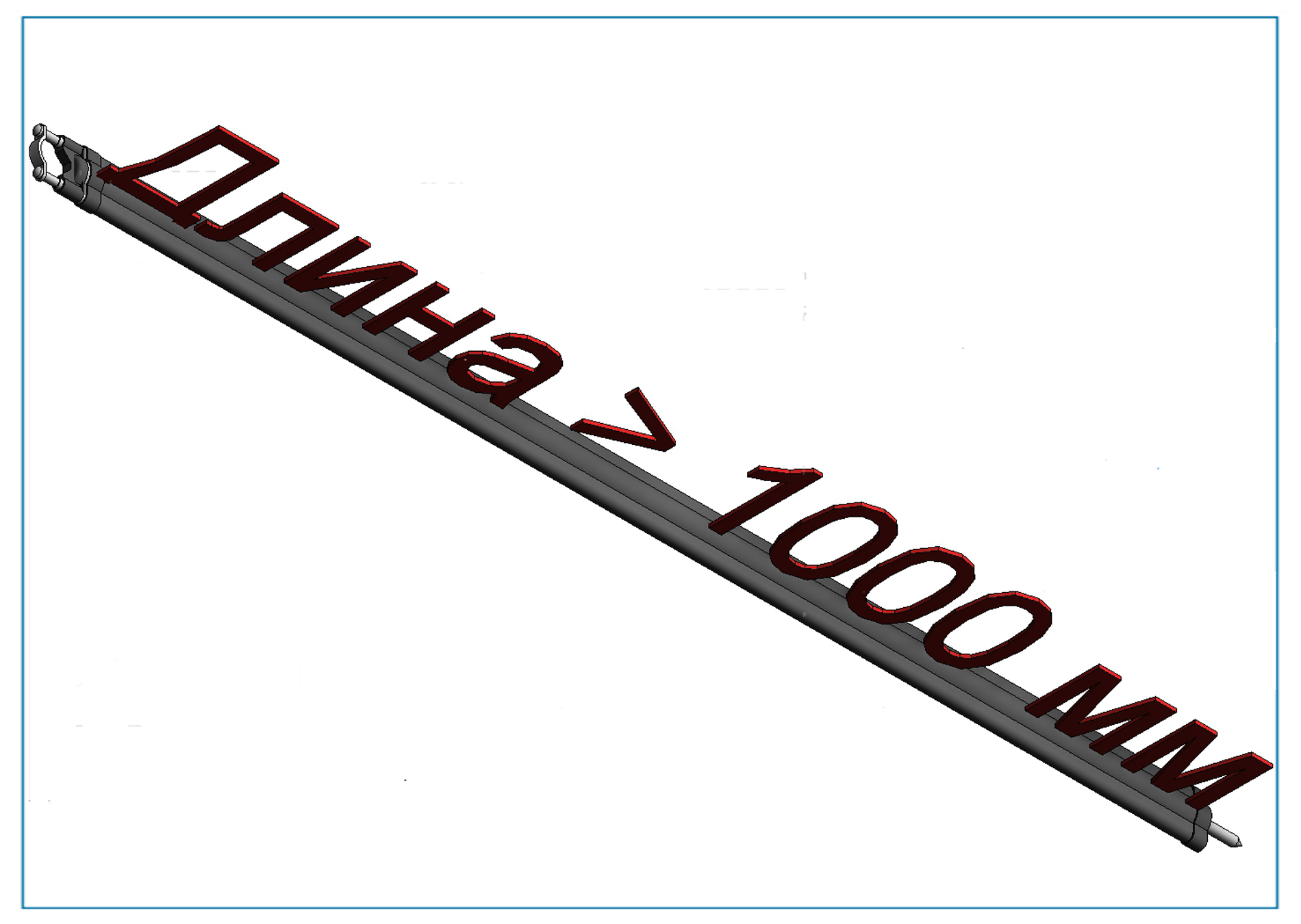

ADSK_Размер_Длина— Длина профиля между заглушками, т.е. общая длина профиля с заглушками больше длины профиля на 4 мм. При достижении длина более 1000 мм и менее 20 мм, выскакивает ошибка, семейство не ломается и продолжает функционировать.
РЕКОМЕНДУЕТСЯ ВЫБРАТЬ ДРУГОЙ СПОСОБ МОНТАЖА.
Возможно добавление функций через заявку внизу страницы.
НАСТРОЙКА СПЕЦИФИКАЦИИ
Из семейства «_BRS_Ironfix_Профиль», в спецификацию попадает все что включено в разделе строительство и их размеры. Так же попадут объекты с наименованием !НЕ СЧИТАТЬ!, у них кол-во настроено 0.

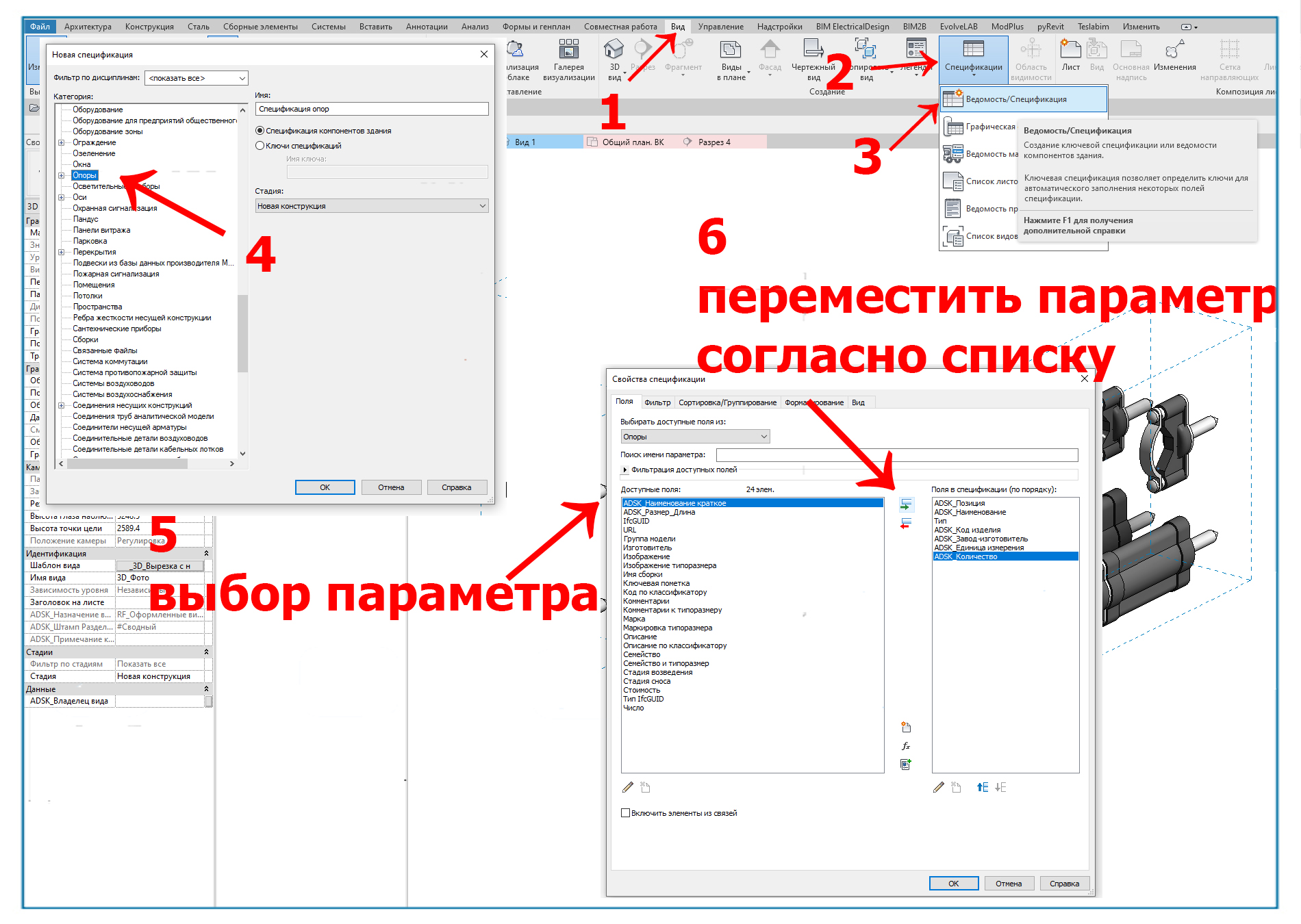

Создаем спецификацию по указанному пути:
1.Вид → 2.Спецификации → 3.Ведомость/Спецификации → 4.категория Опоры → Ок → 5.в «Доступные поля» выбирайте параметр для спецификации → 6.стрелка «Добавить параметр».
После чего, у вас появится новое окно, спецификация. Находясь в этом окне, производим настройку спецификации в Revit.

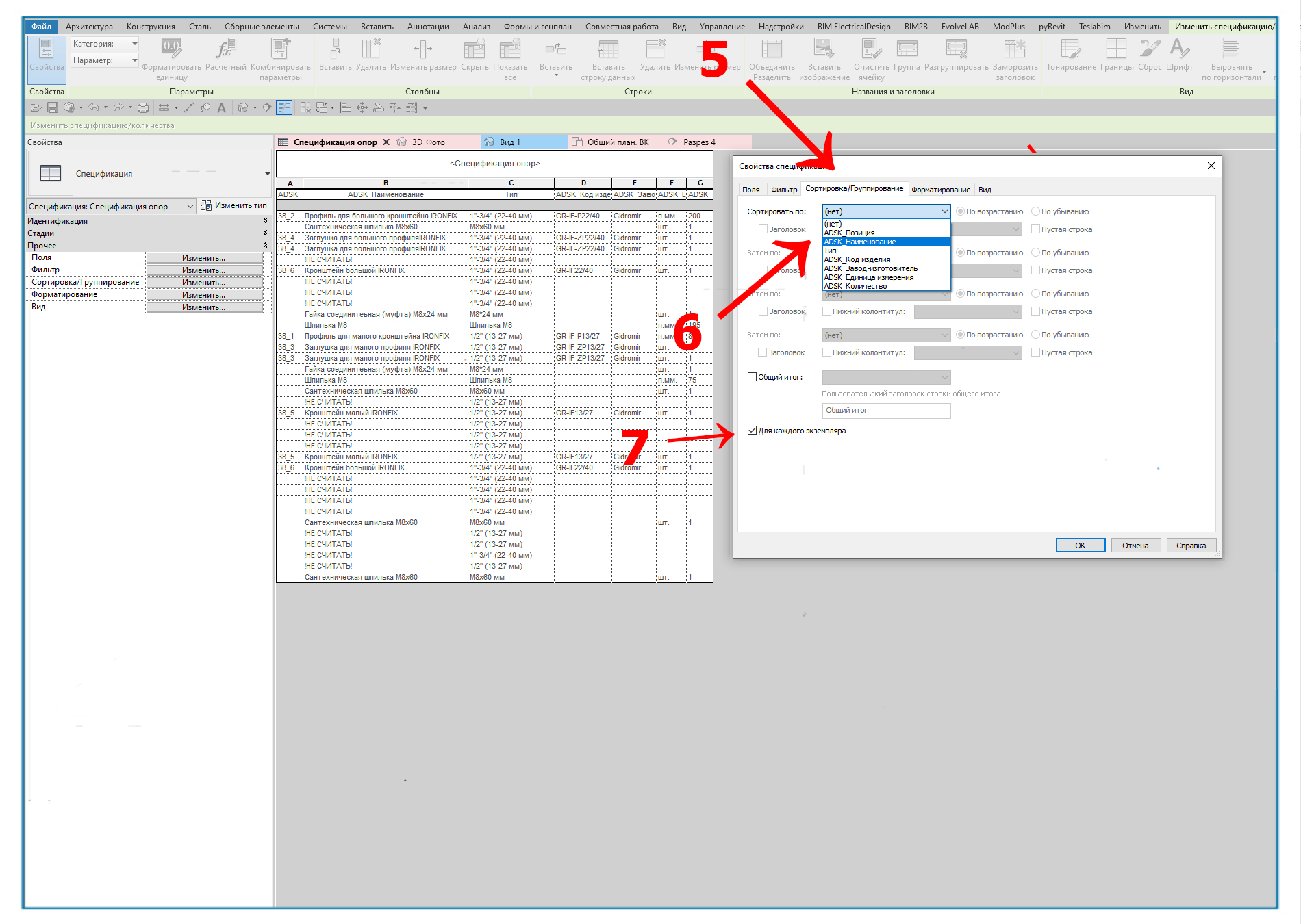

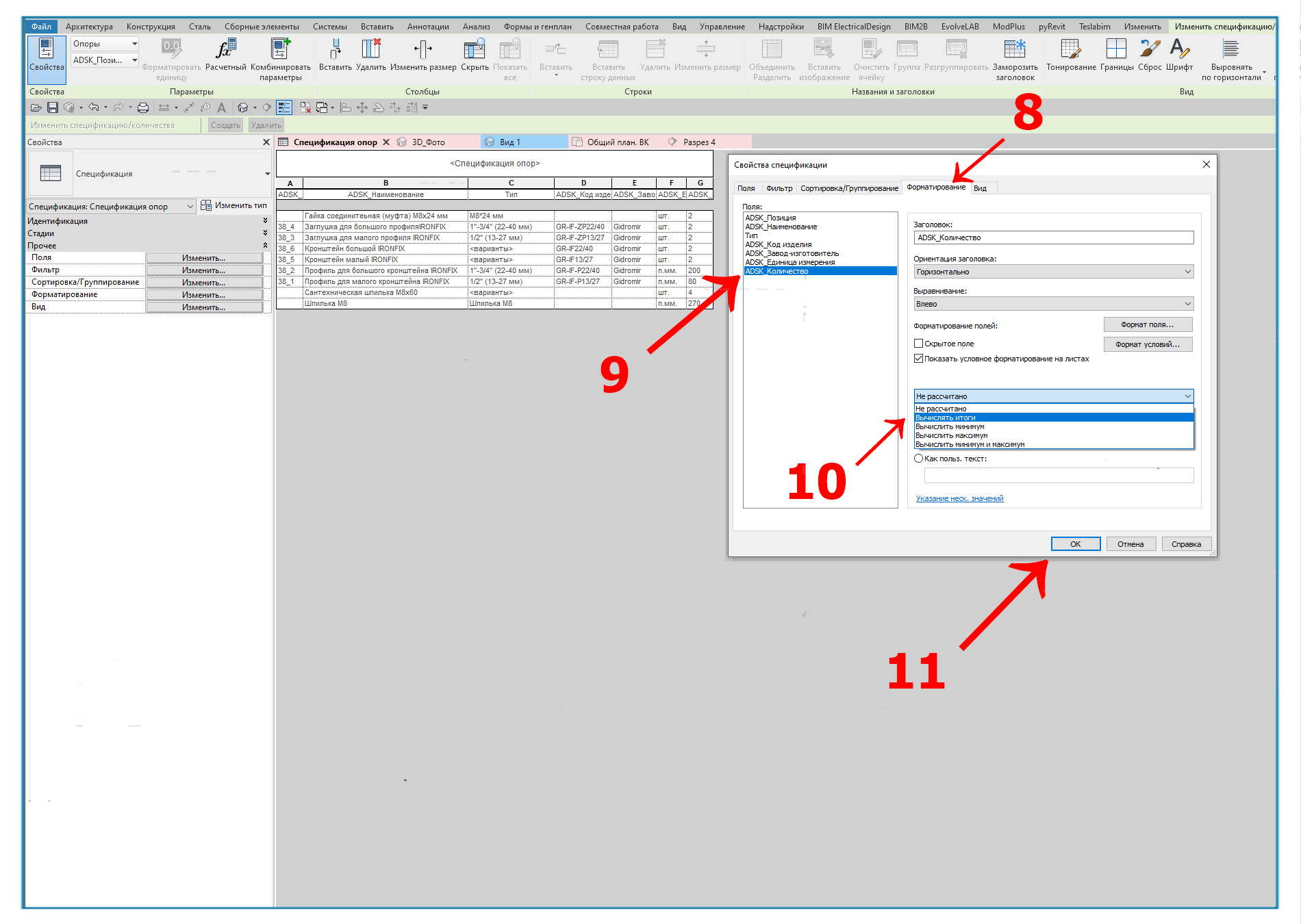

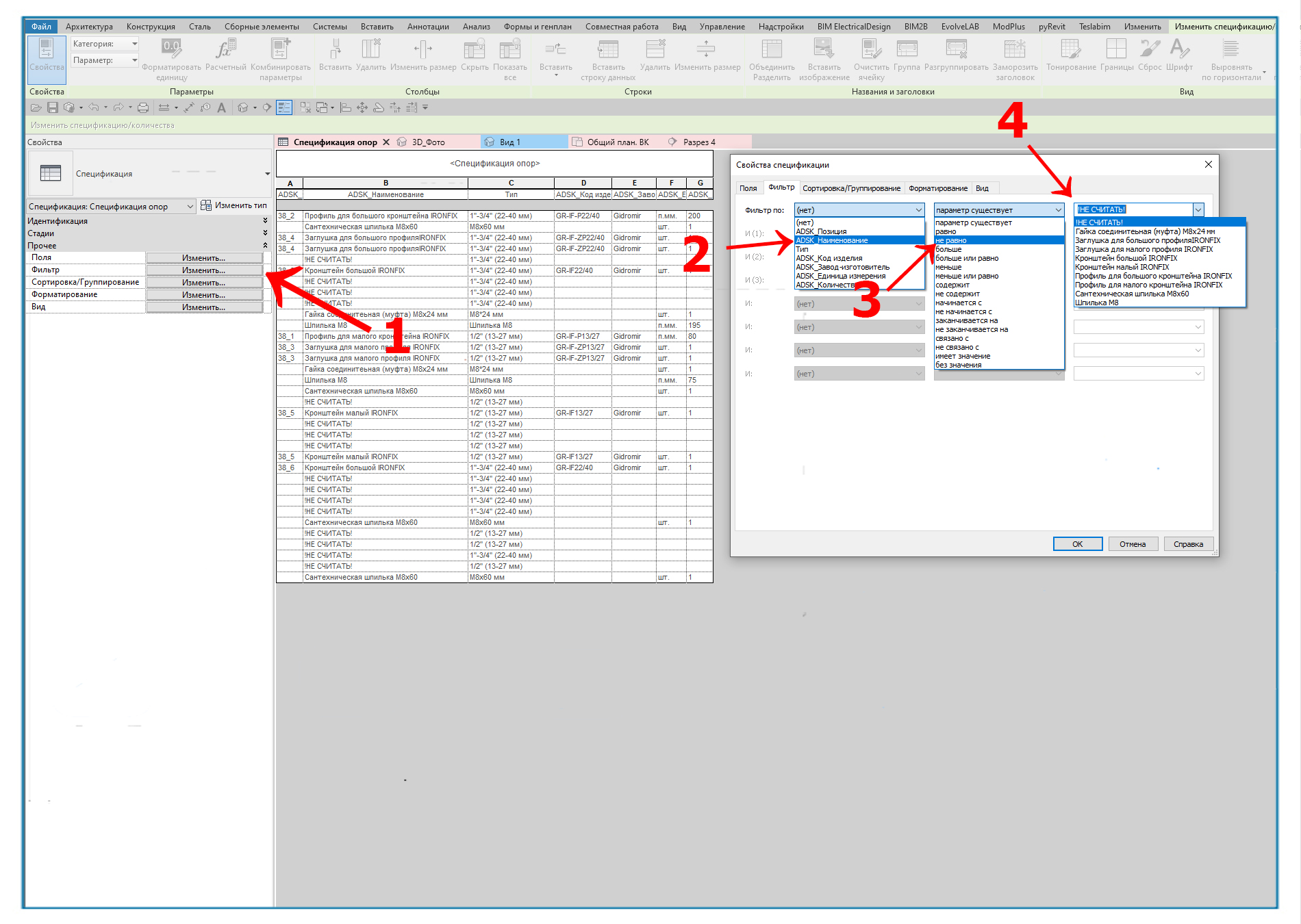

Настраиваем спецификацию:
1.Фильтр → 2.фильтр по: «ADSK_Наименование» → 3.Не равно → 4.!НЕ СЧИТАТЬ! → 5.Сортировка/Группирование → 6.Сортировать по: ADSK_Наименование → 7.Убрать галочку «Для каждого элемента → 8.Форматирование → 9.ADSK_Количество → 10.Вычислять итоги → 11.Ок
После чего у Вас изменится спецификация и станет намного меньше и более правильная. Длина профиля считается общей. если надо посчитать отрезками, удалите через фильтр и наименование в этой спецификации профиль и создайте новую спецификацию в которой будет только профиль и галочку с «Для каждого элемента в Сортирование/Группирование, не снимайте.
РАЗБОР МОДЕЛИ
Повторюсь. В каждом родительском семействе для Revit, загружено отдельное семейство. У Него в конце названия есть «(вл.)».
Сложный способ:
Выделите семейство которое хотите разобрать → Выбрать компоненты → Выделите компонент → Переместить элементы
Легкий способ:
Наведите курсор мышки на семейство → Щелкая Tab, выберите компонент → Переместить элементы

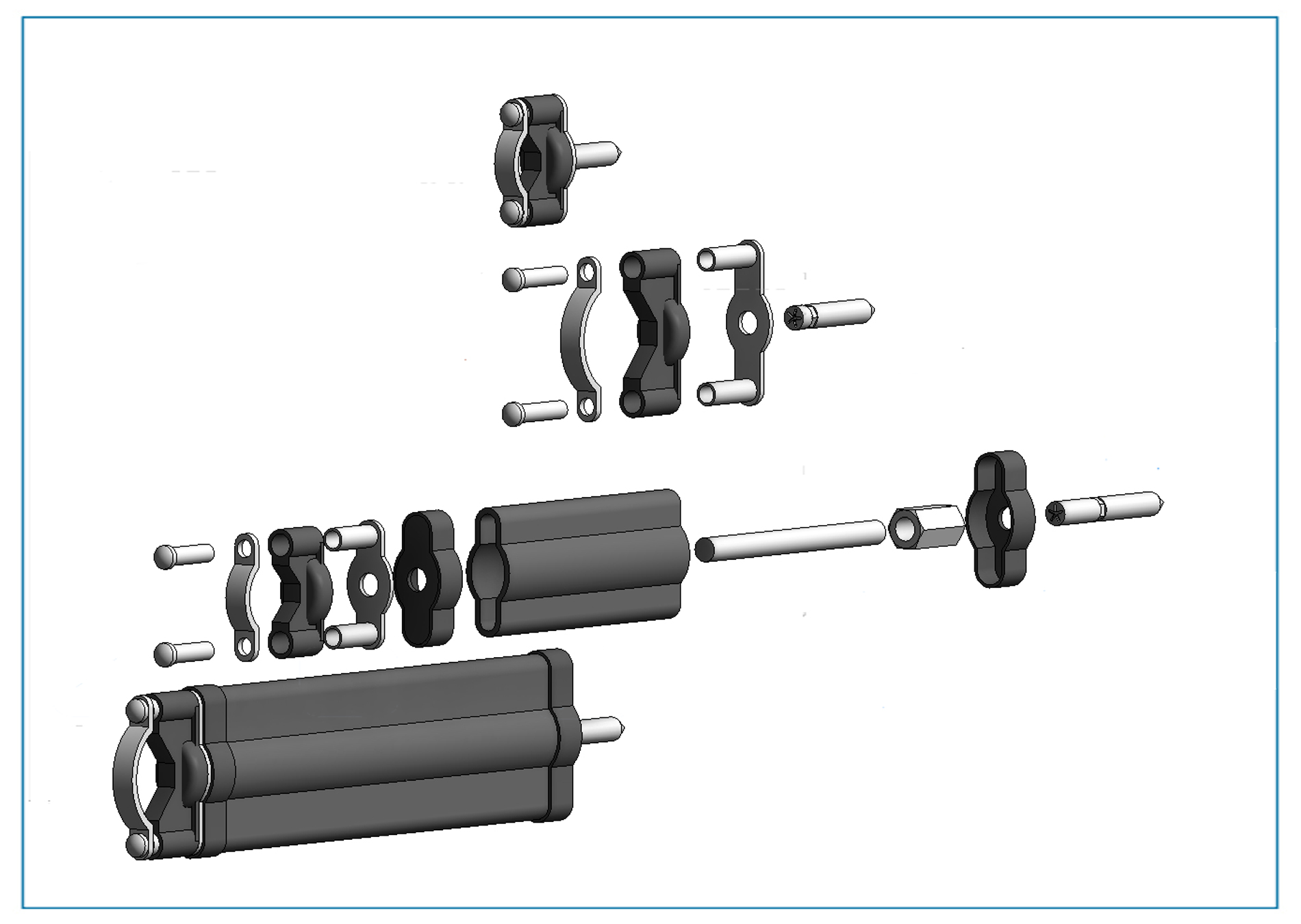

После проделанных манипуляций можно составить красивую «Взрыв схему», (см. фото)
Возможно добавление функций через заявку внизу страницы.

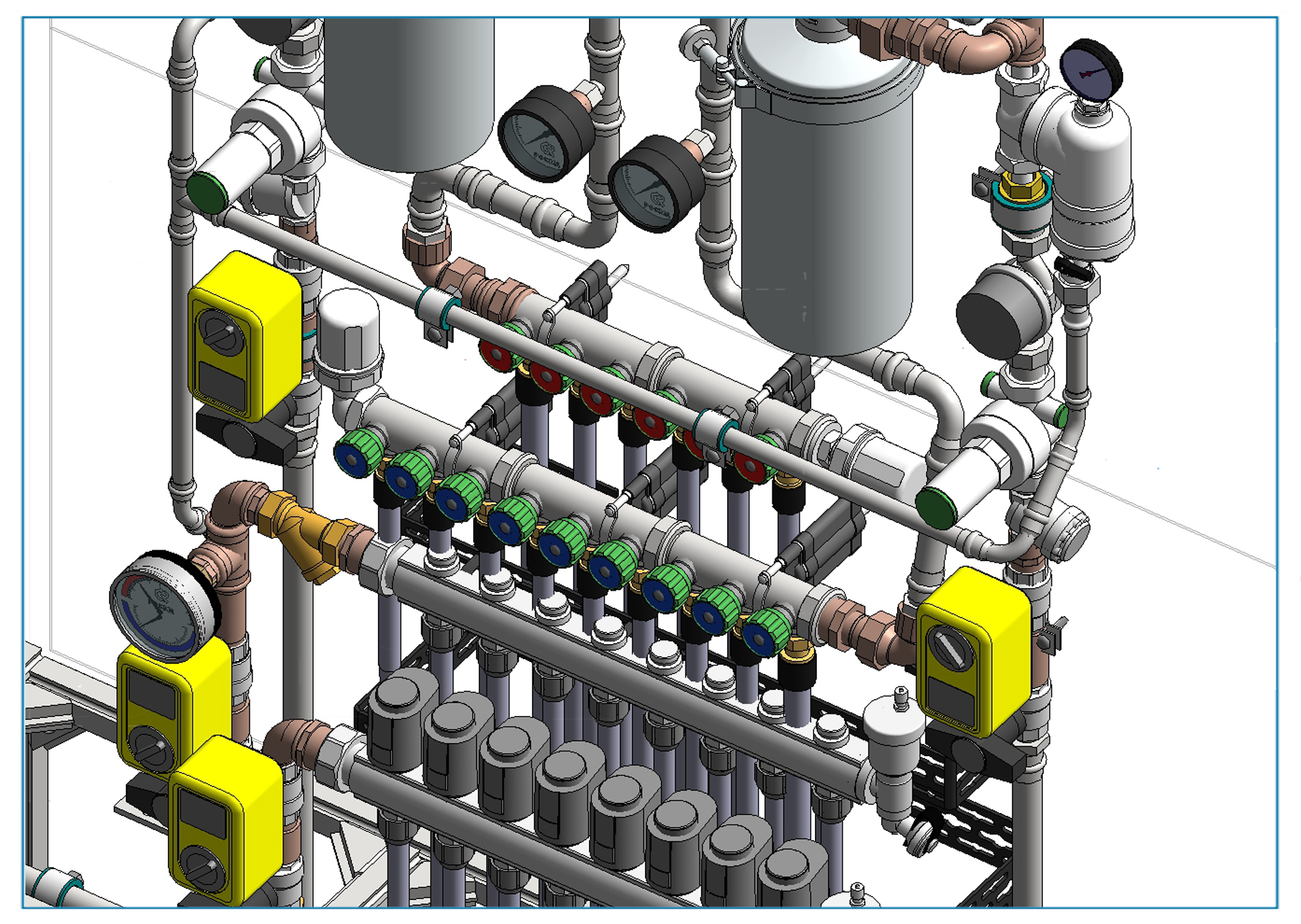

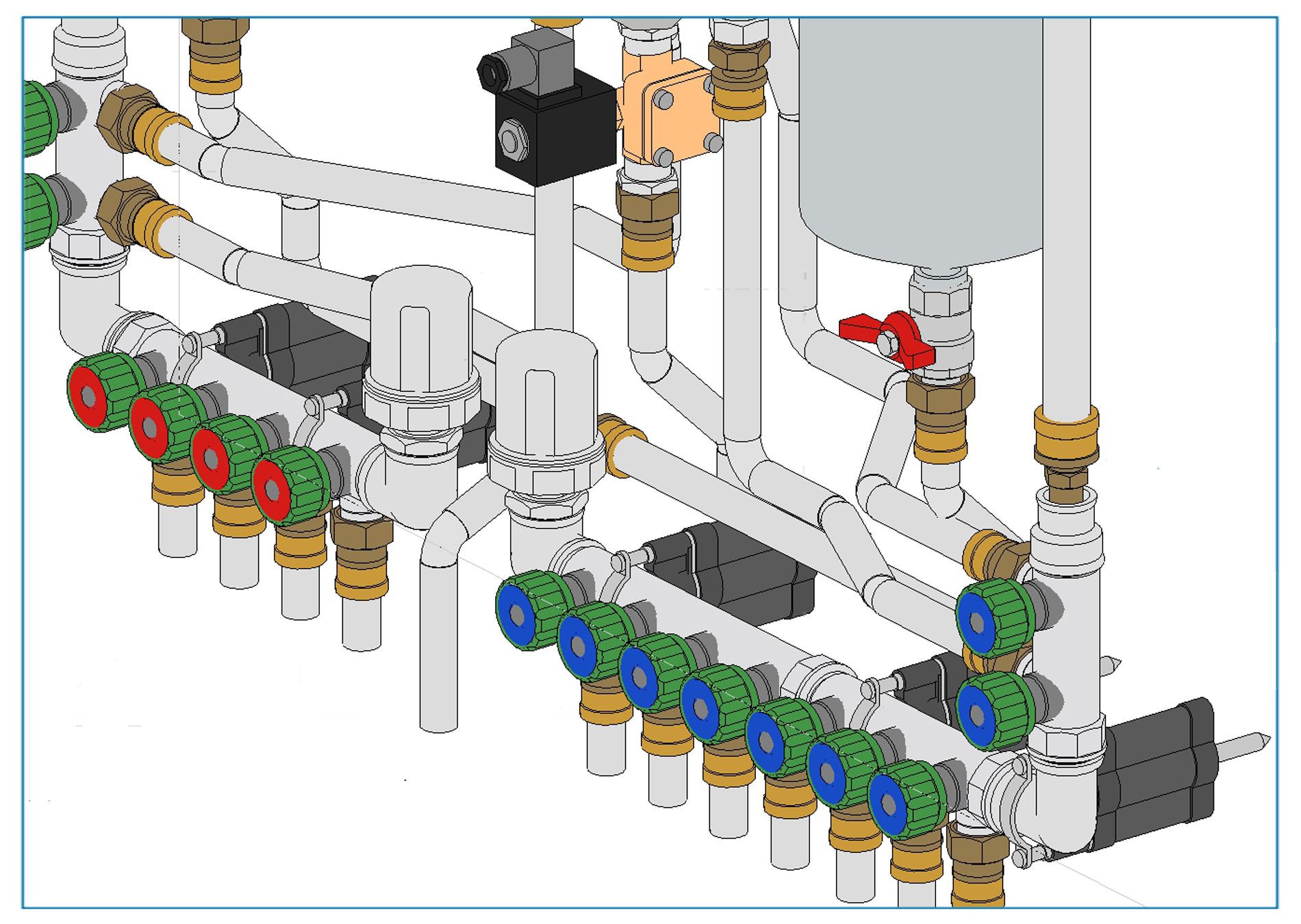

Отображение в проектах
