Дизайнерские осветительные приборы для Revit

Инструкция к набору семейств "Дизайнерское освещение"

Я надеюсь, что у вас есть цель улучшить свои проекты, иначе вам здесь делать нечего. Разработка освещения в дизайн проектах, требует особого внимания. В этой статье я вам помогу с этим разобраться.

Иван Иванов

Дизайнер

ОПИСАНИЕ

Категория модели: Осветительные приборы и обобщенные модели
Версия Revit: 2022
Размещение: грань и на потолке

Состав набора:

Семейство осветительных приборов:

световая линия для натяжного потолка

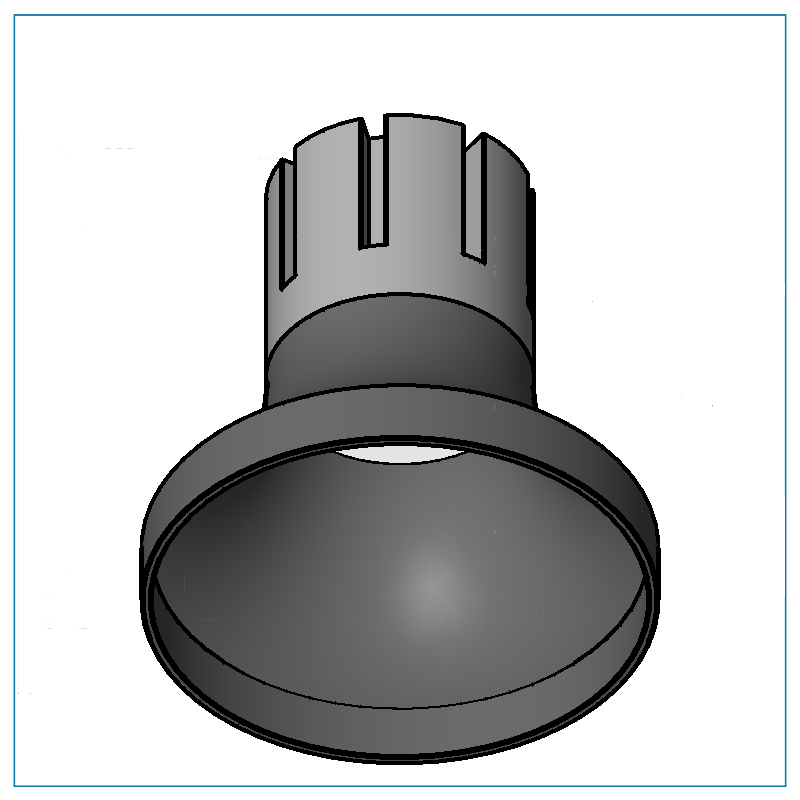

точечные светильники
лента светодиодная
светильник накладной цилиндр
светильник трековый

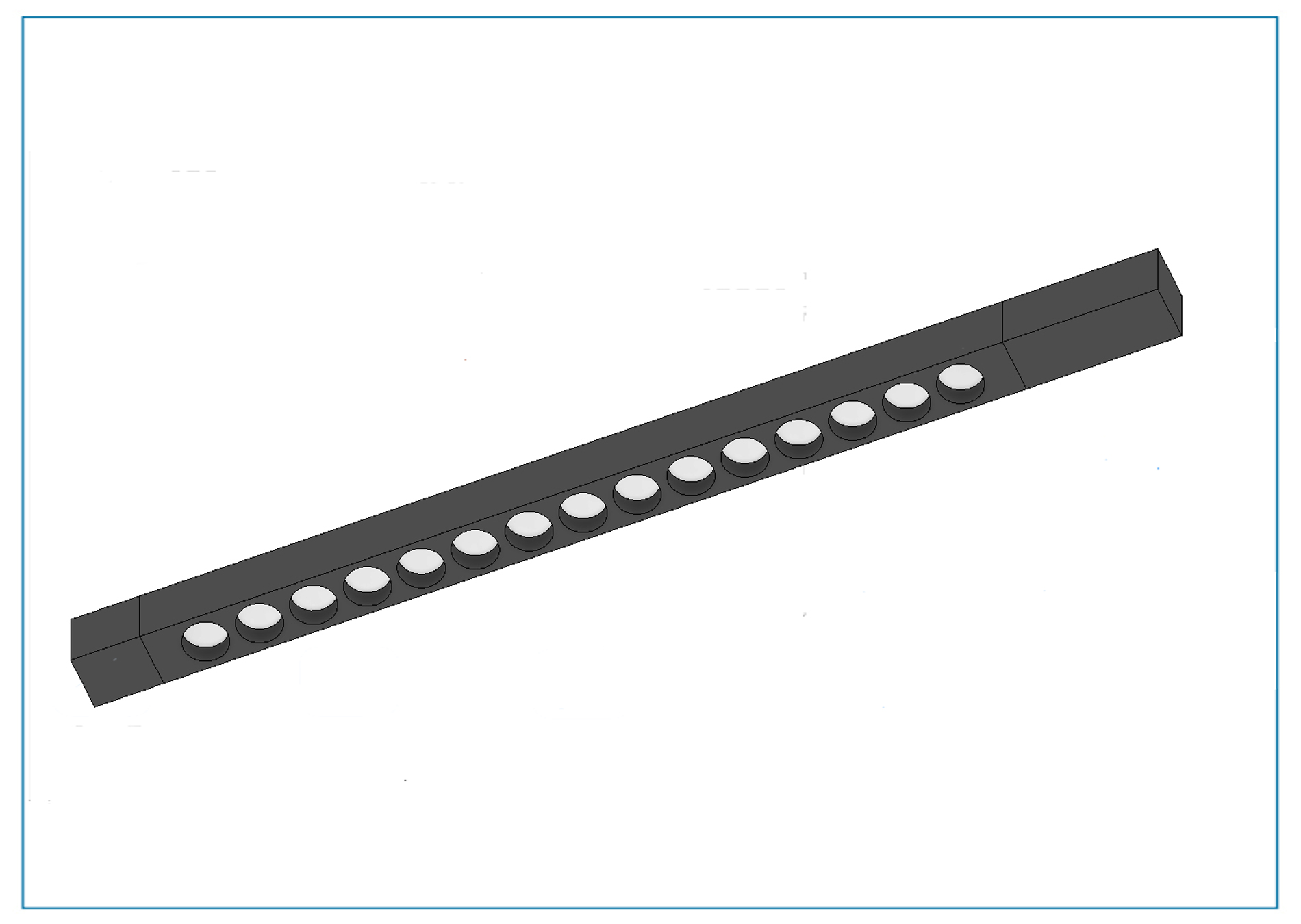

линейный светильник точки
линейный светильник

Семейства обобщенные модели:

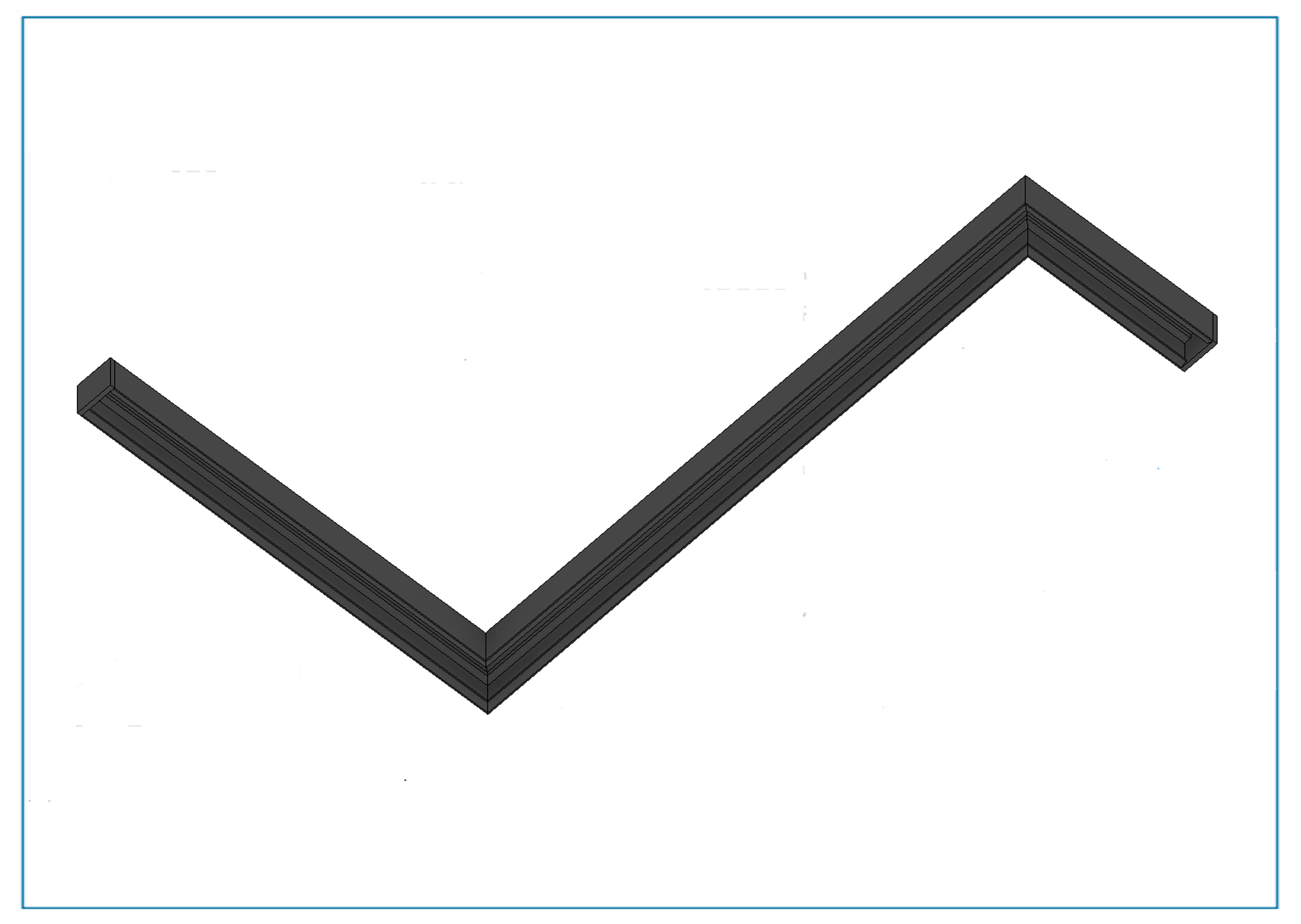

трек для натяжного потолка
трек накладной
трек подвесной
трек 48V
трек 220V

ВОЗМОЖНОСТИ

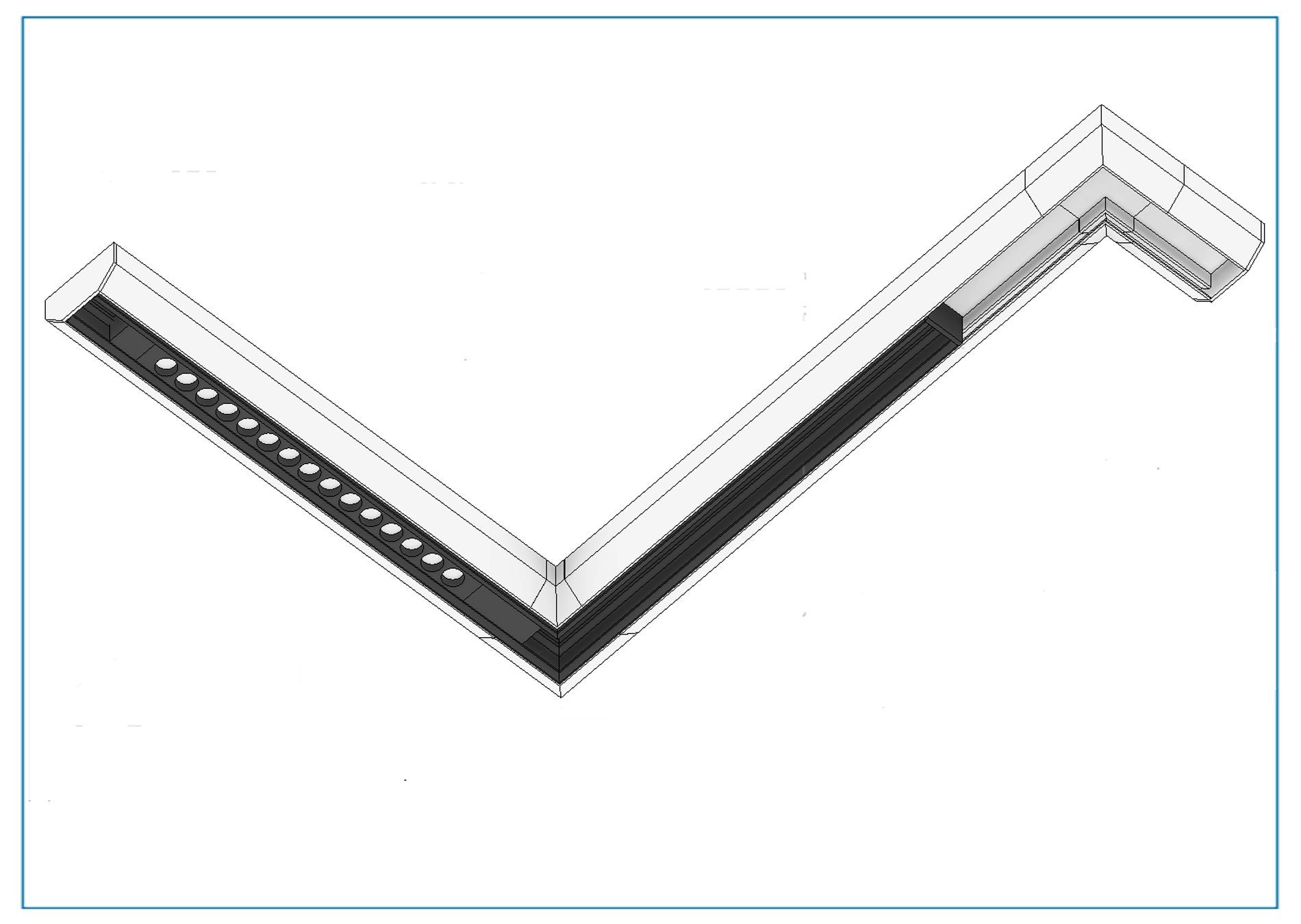

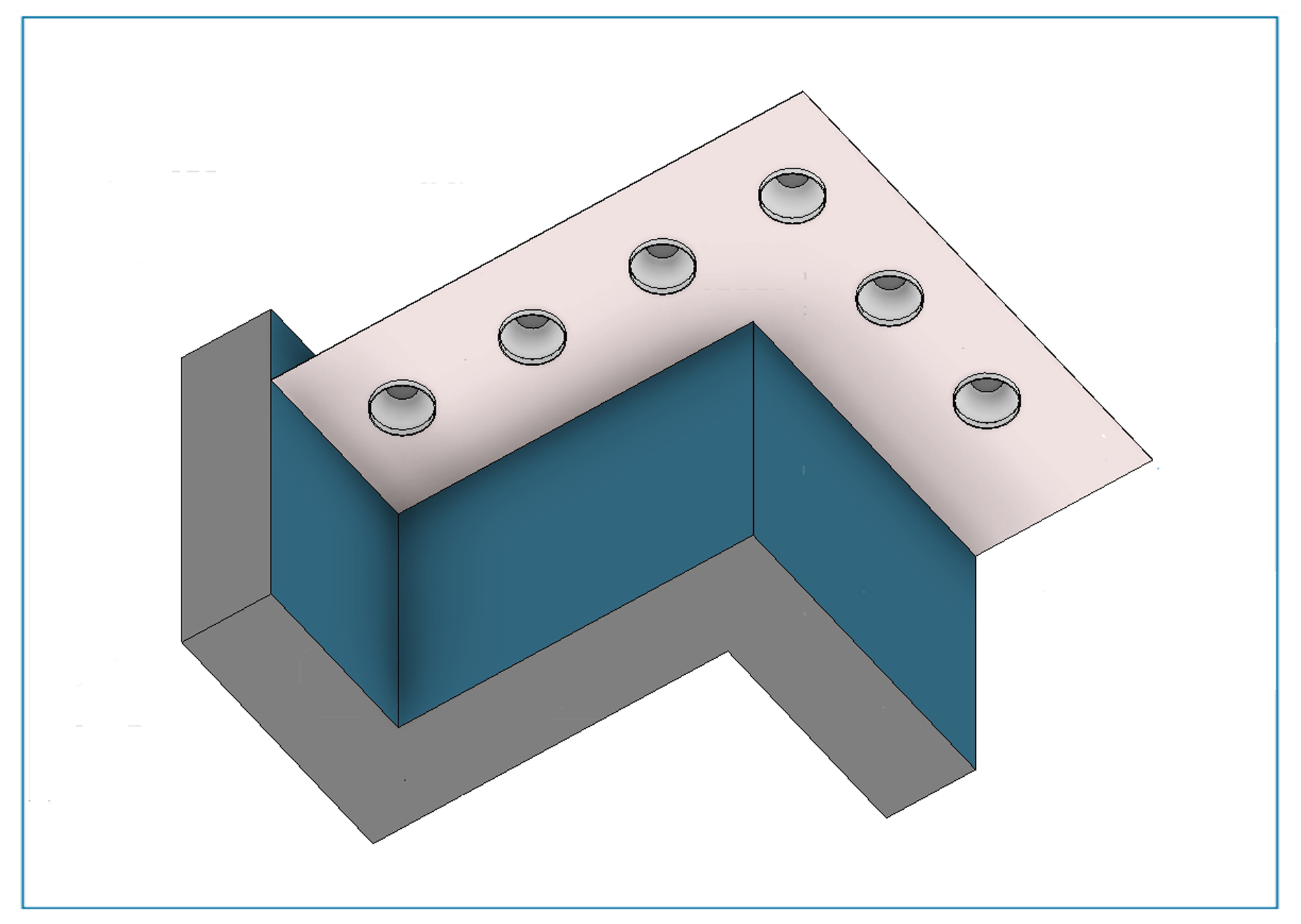

Устанавливайте треки и световые линии на любые плоскости. При установки на плоскости автоматически вырезается из потолка по форме трека или светильника.

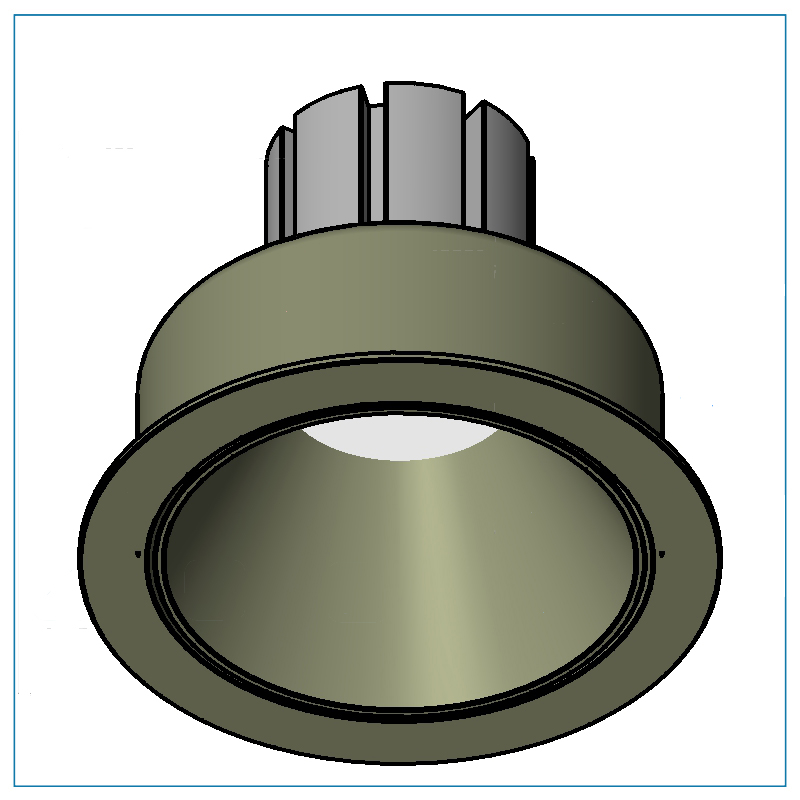

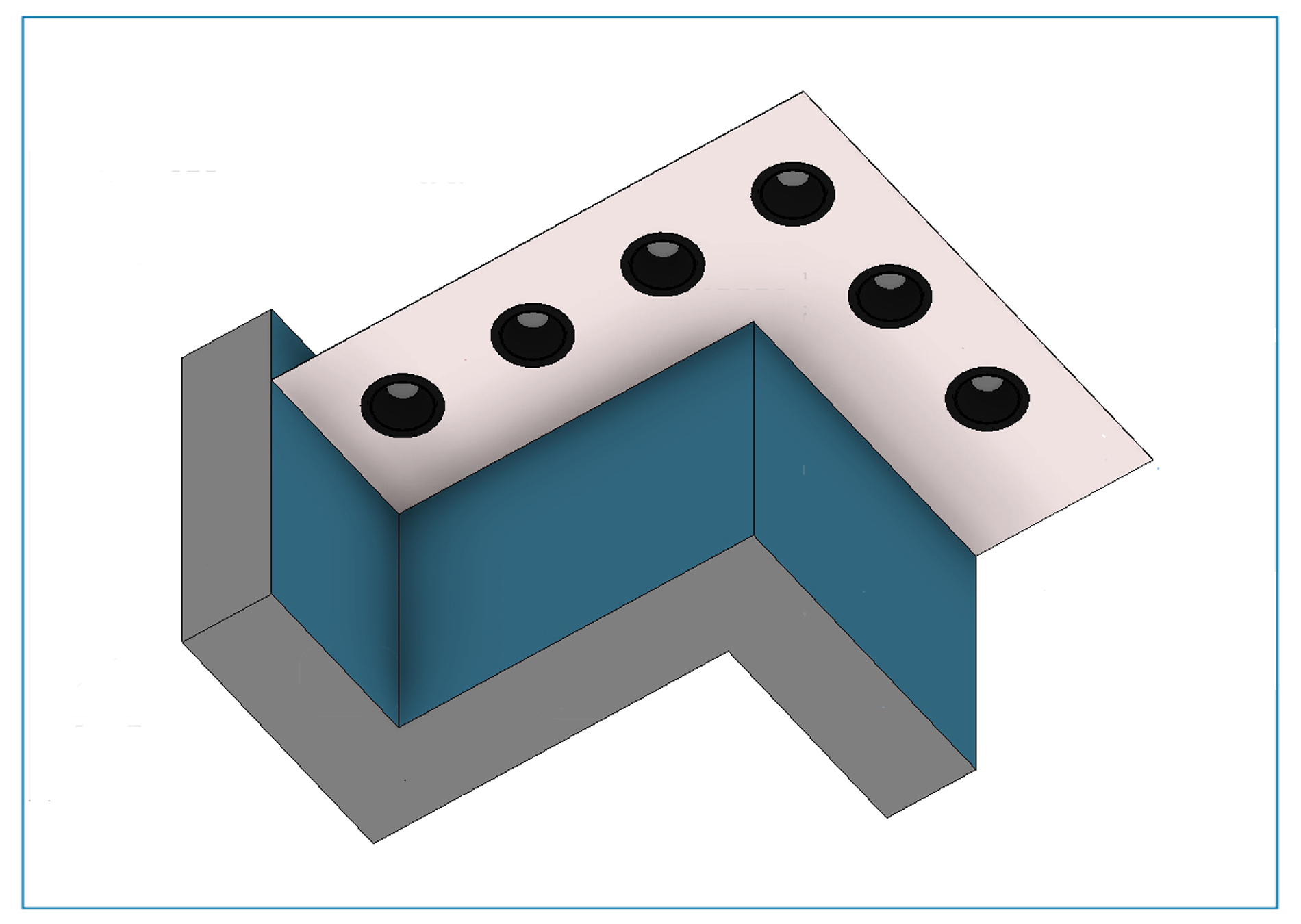

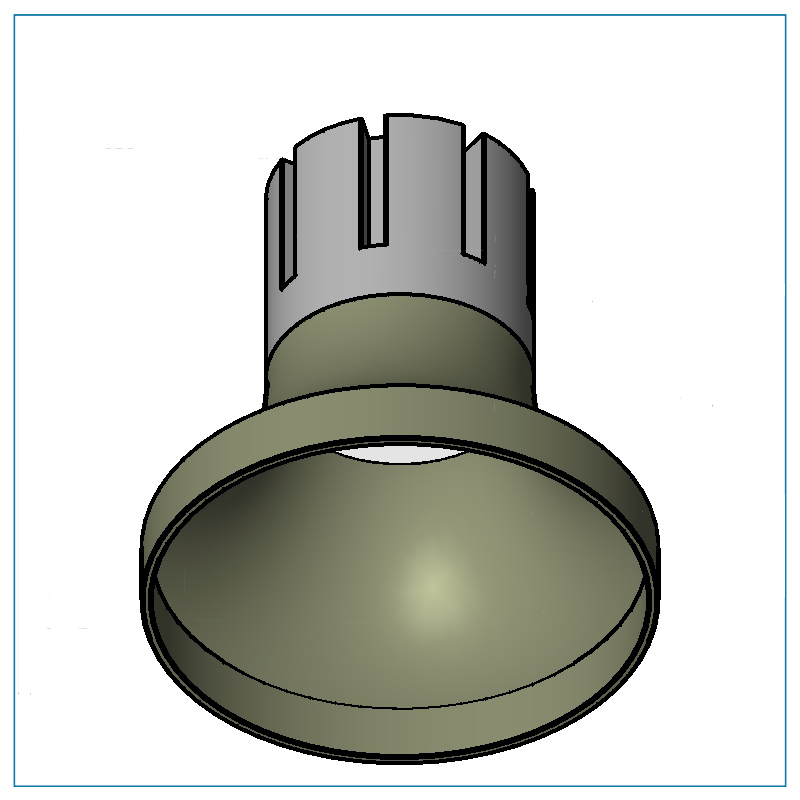

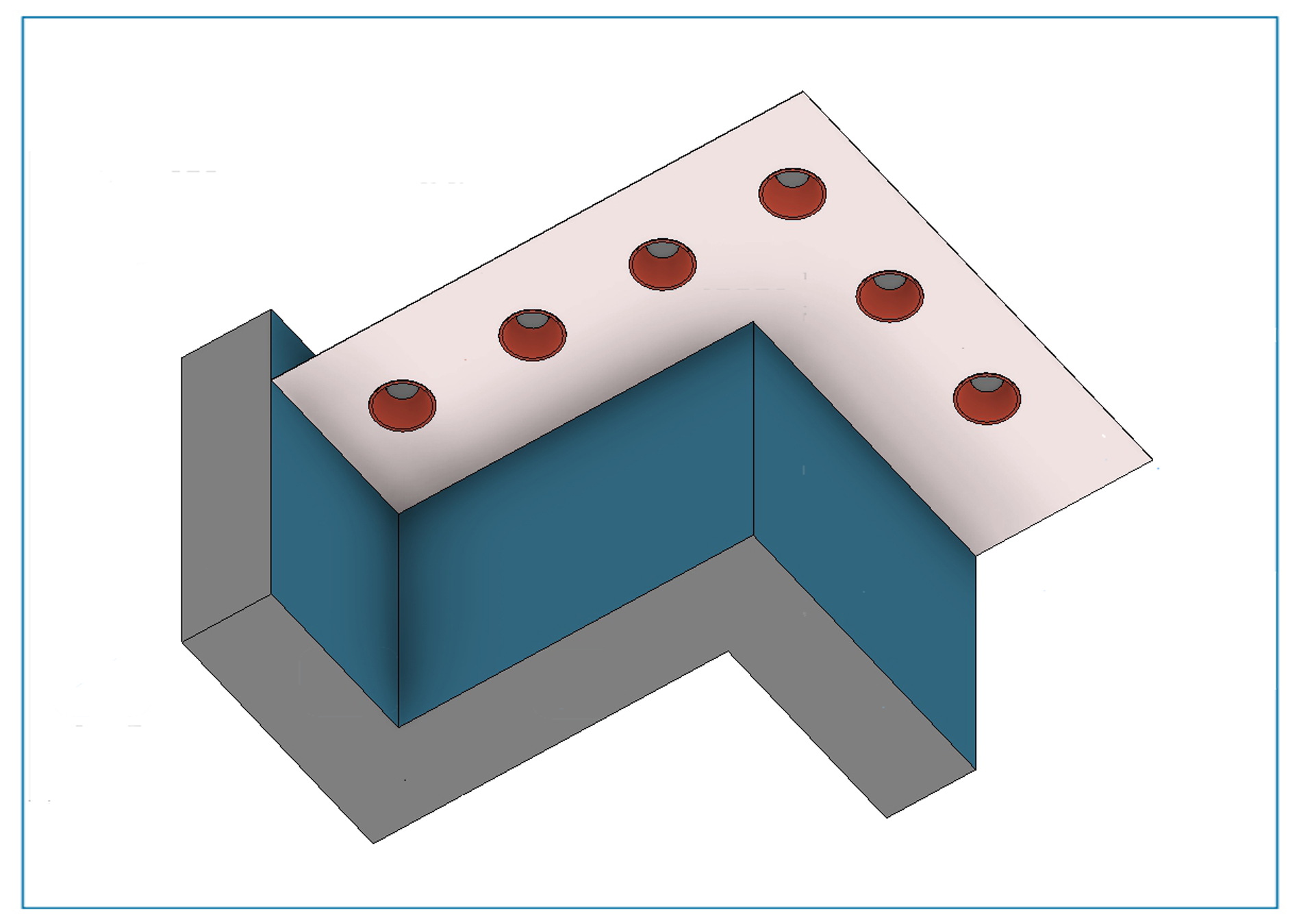

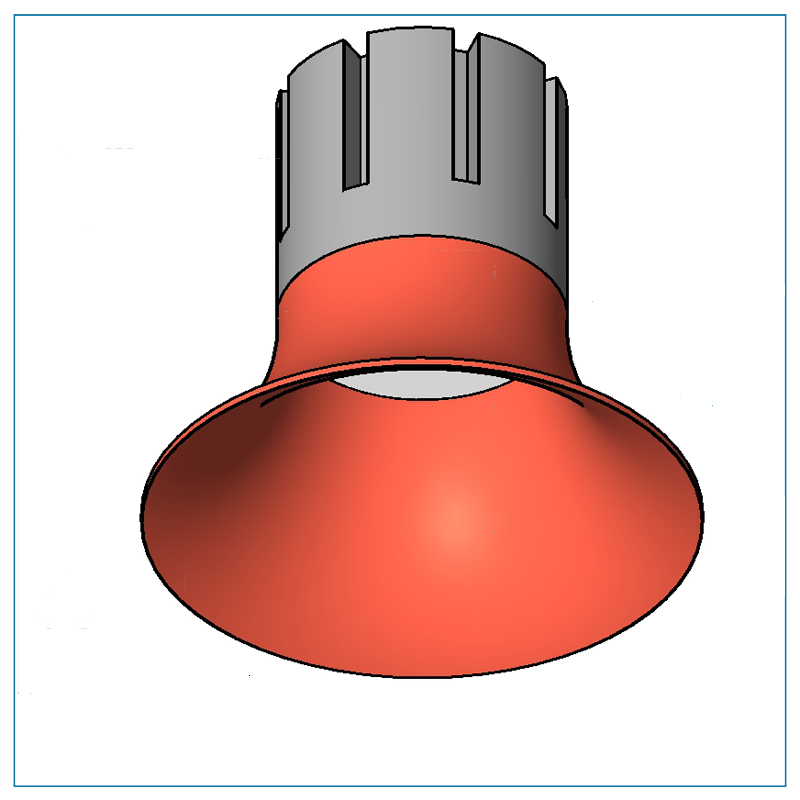

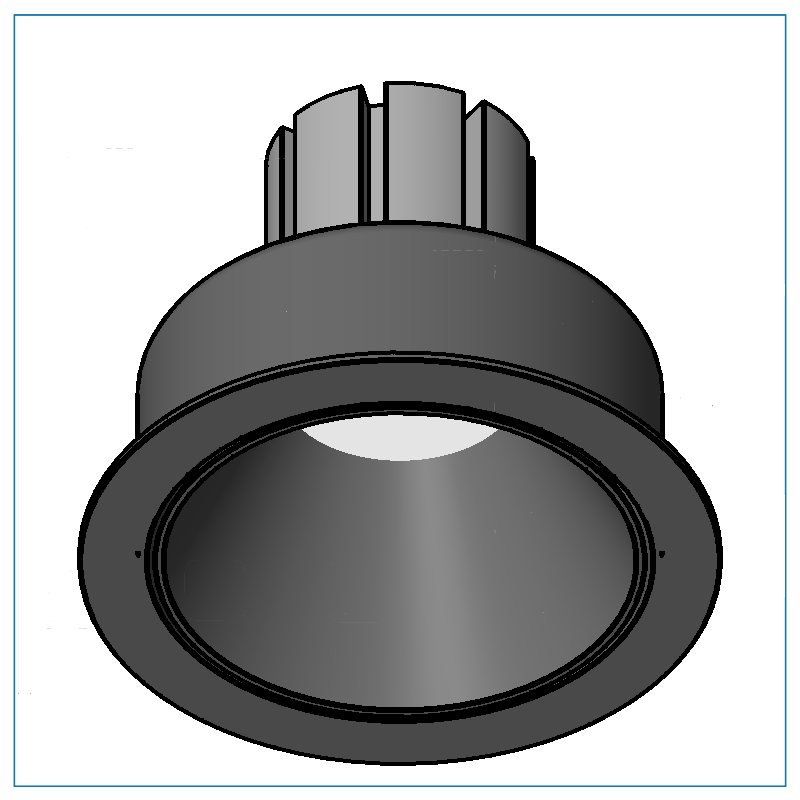

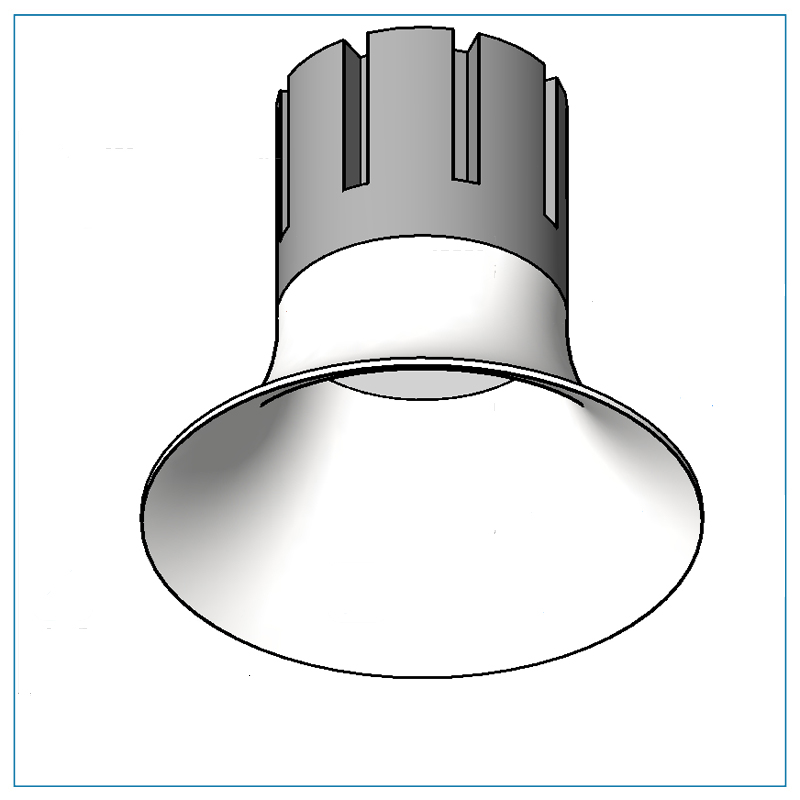

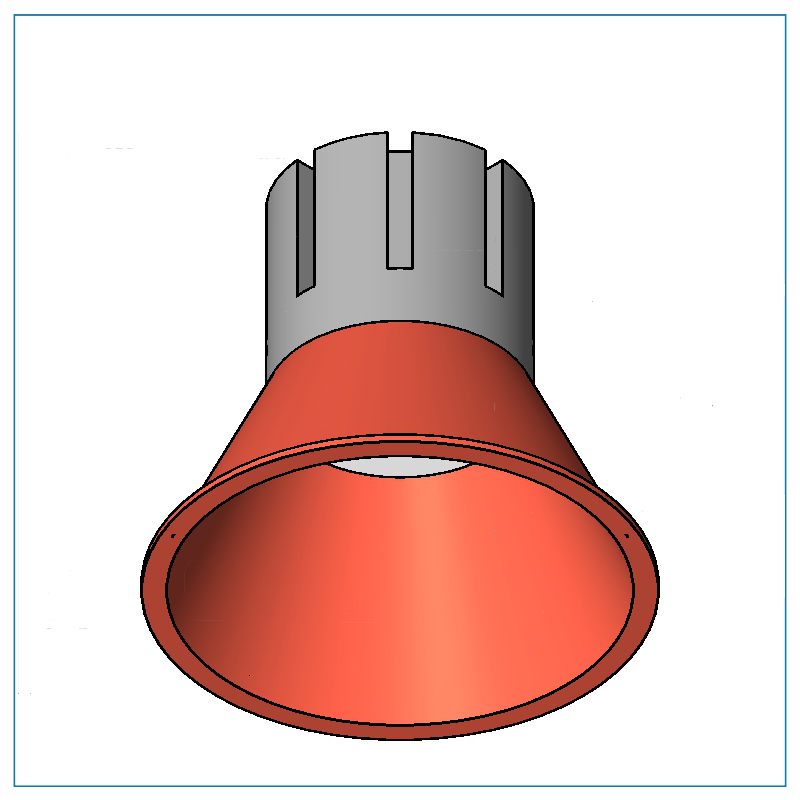

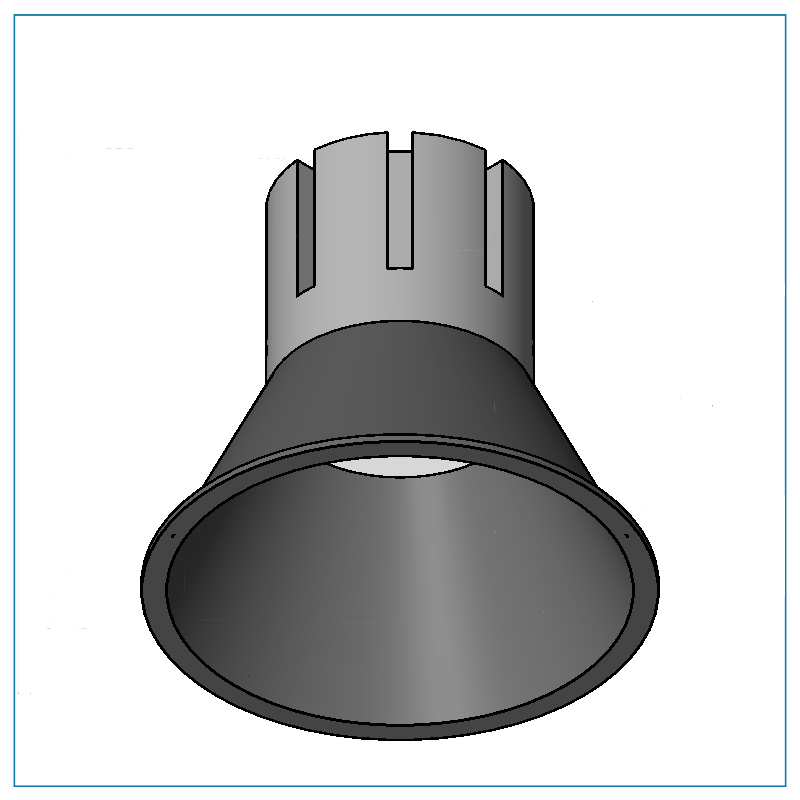

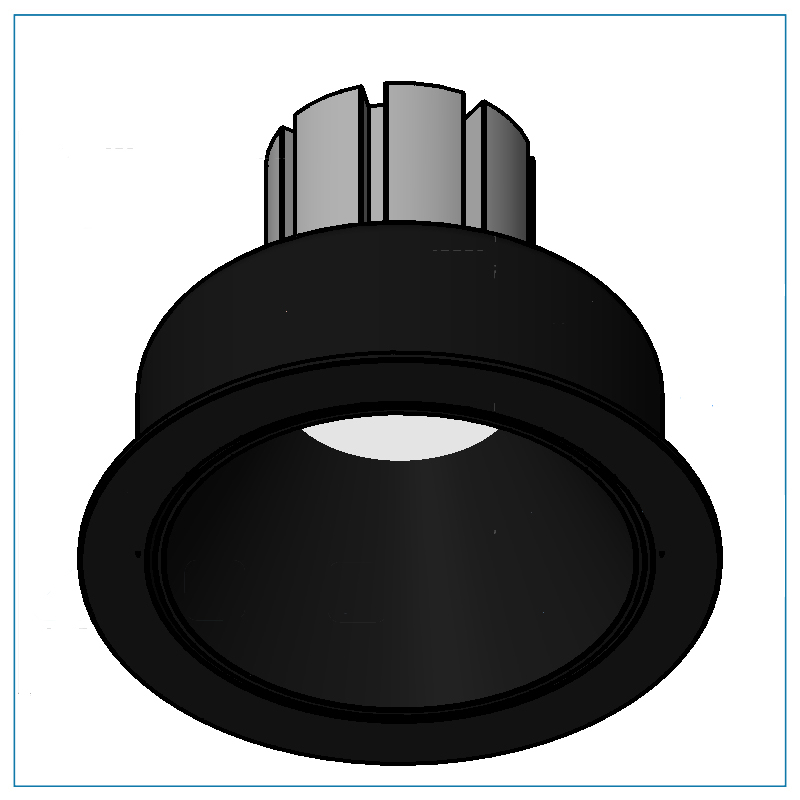

Точечные светильники имеют 6 цветов (белый песок, глубокий графит, облачно серый, пепельно-зеленый, терракотовый, угольно черный), так же имеется настройка луча которую можете выбрать в свойствах экземпляра-строительство-луч, там же и тип светильника выбирайте.

Скачайте БЕСПЛАТНО набор точечных светильников

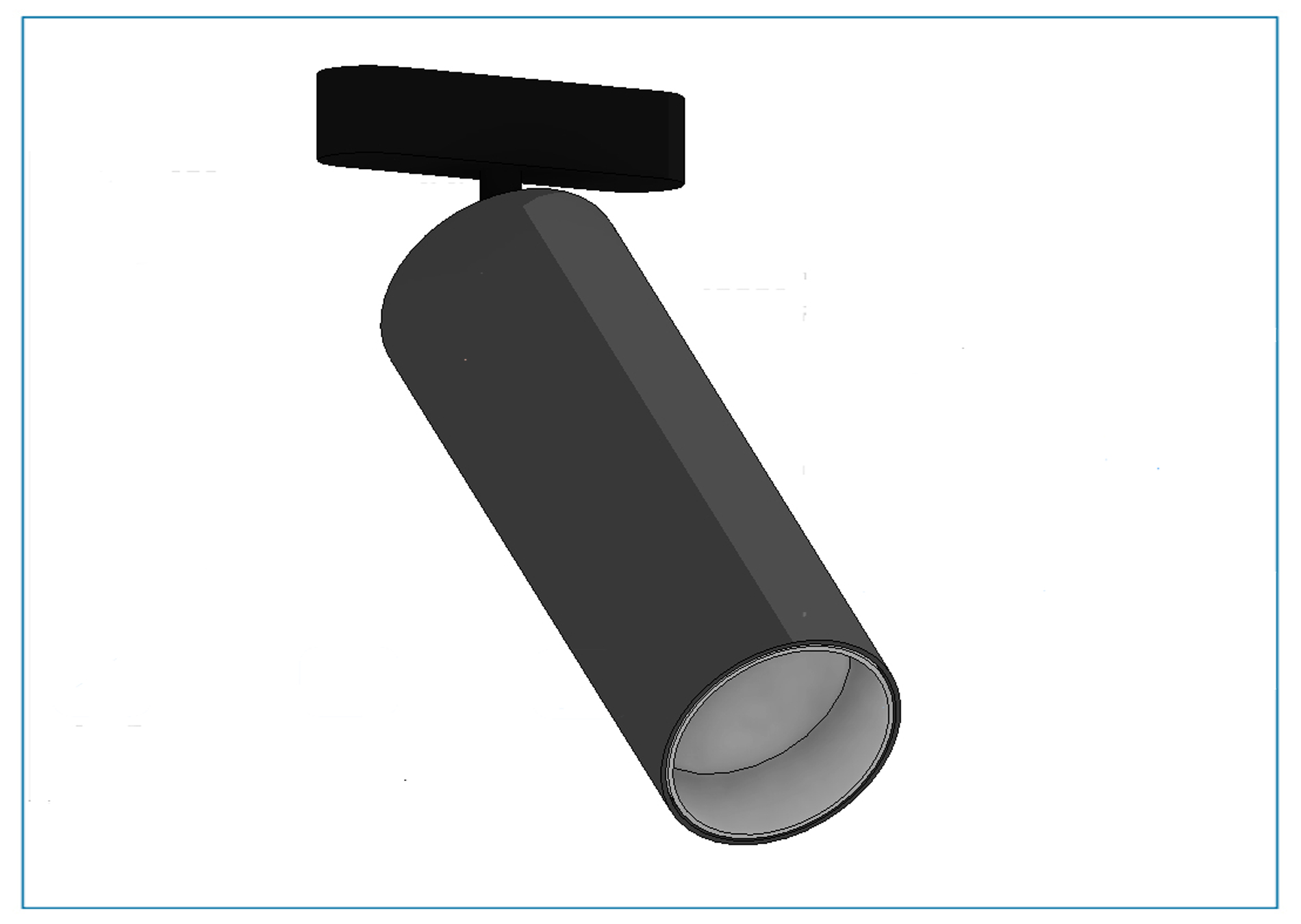

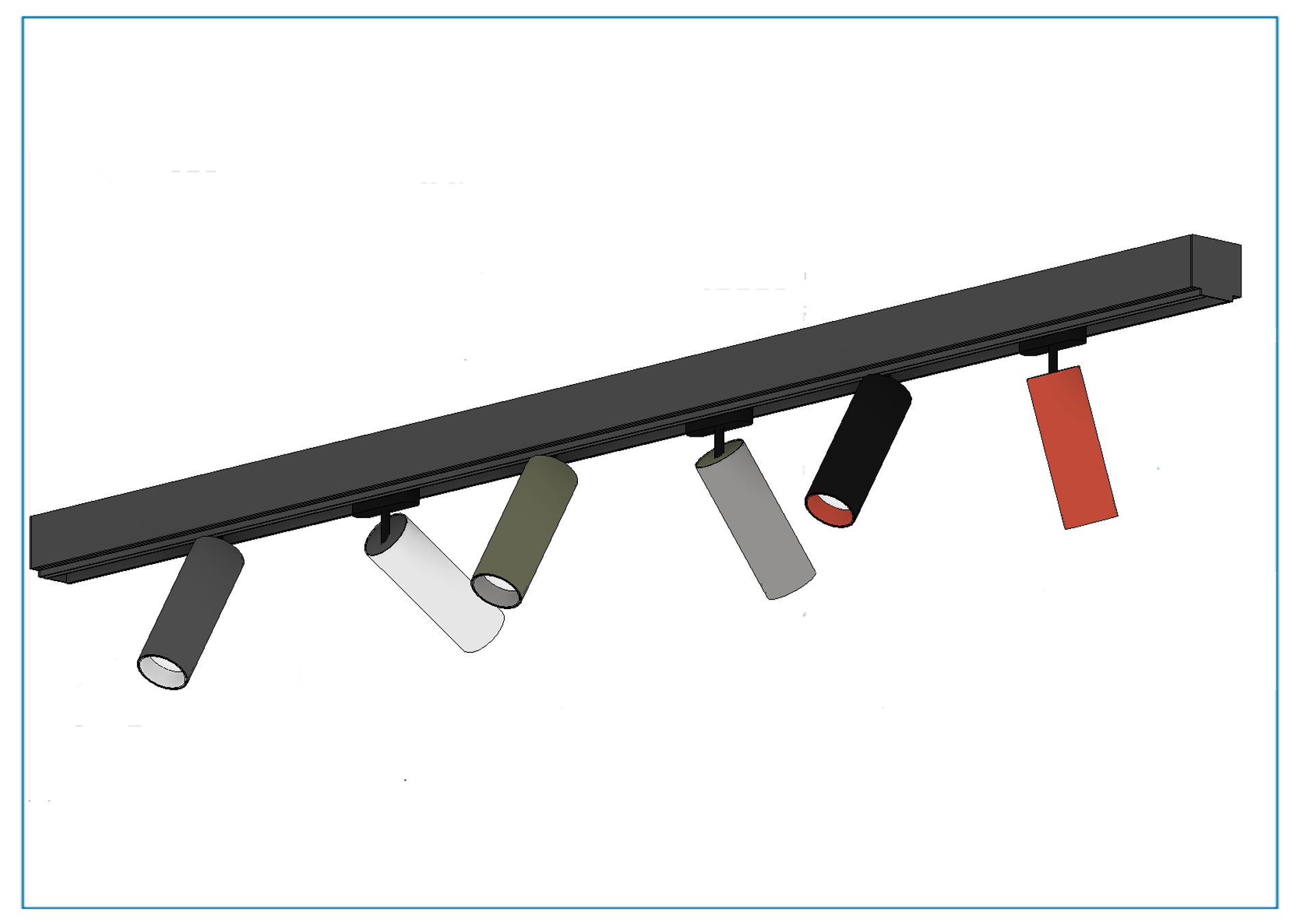

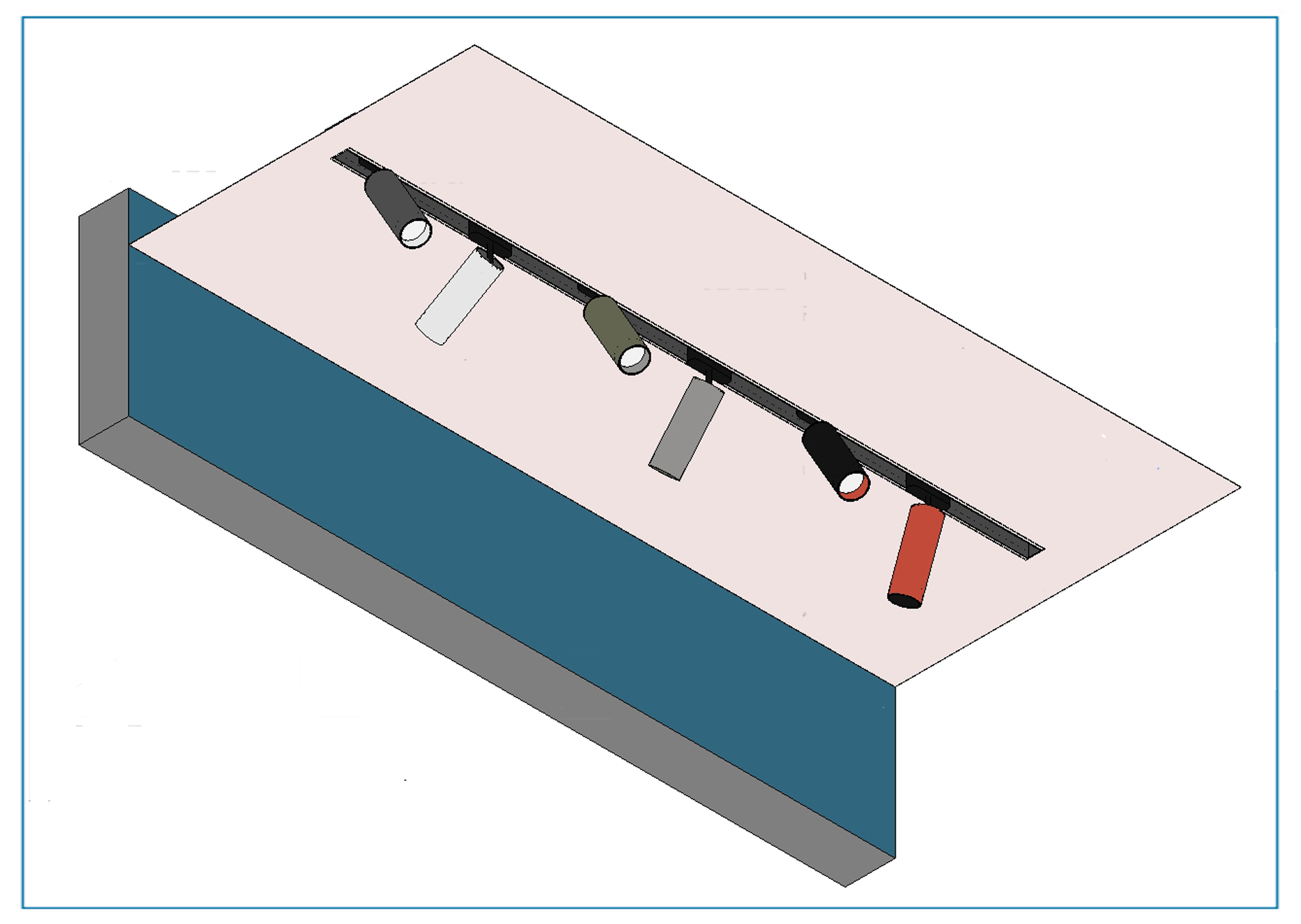

Трековые светильники

имеют 6 цветов (белый песок, глубокий графит, облачно серый, пепельно-зеленый, терракотовый, угольно черный)
замена цвета любого элемента трекового светильника отдельно: задняя крышка, основной корпус, переднее кольцо, стекло

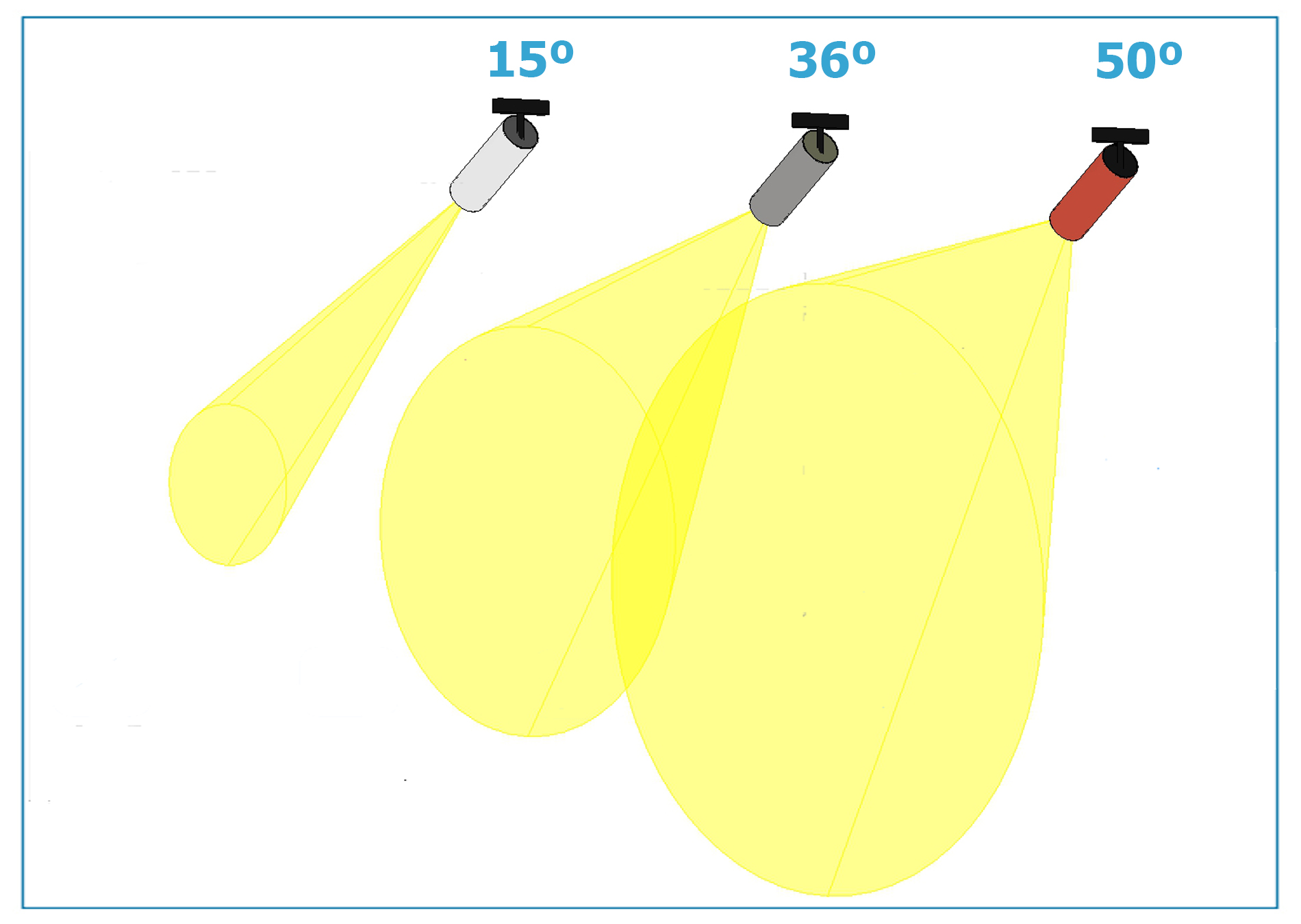

настройка луча которую можете выбрать в свойствах экземпляра-строительство-луч, там же и тип светильника выбирайте
отступ от основы на которую установите. Хорошо подходит когда треки с разной глубиной.
угол наклона светильника
размер УГО при низкой и средней детализации

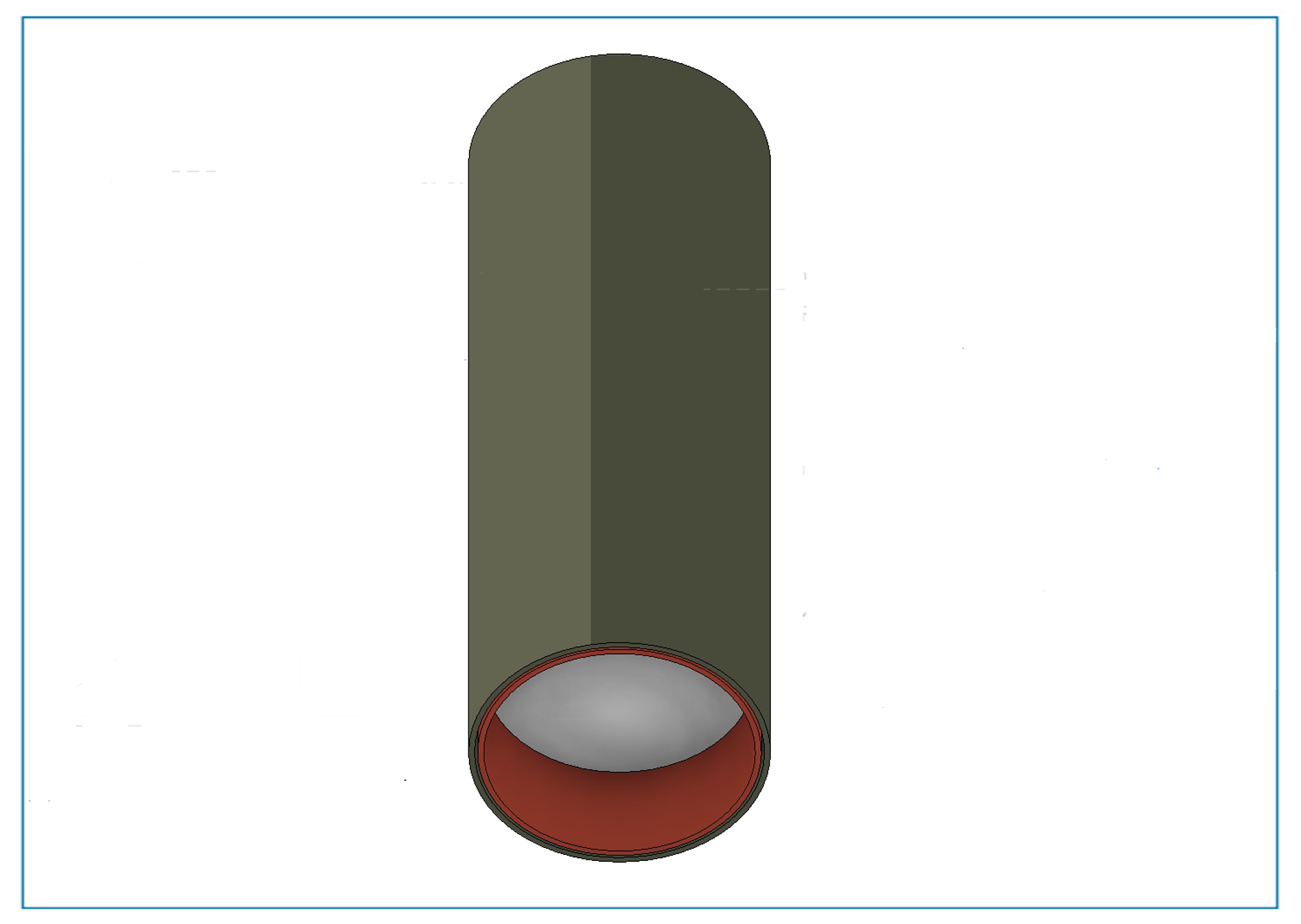

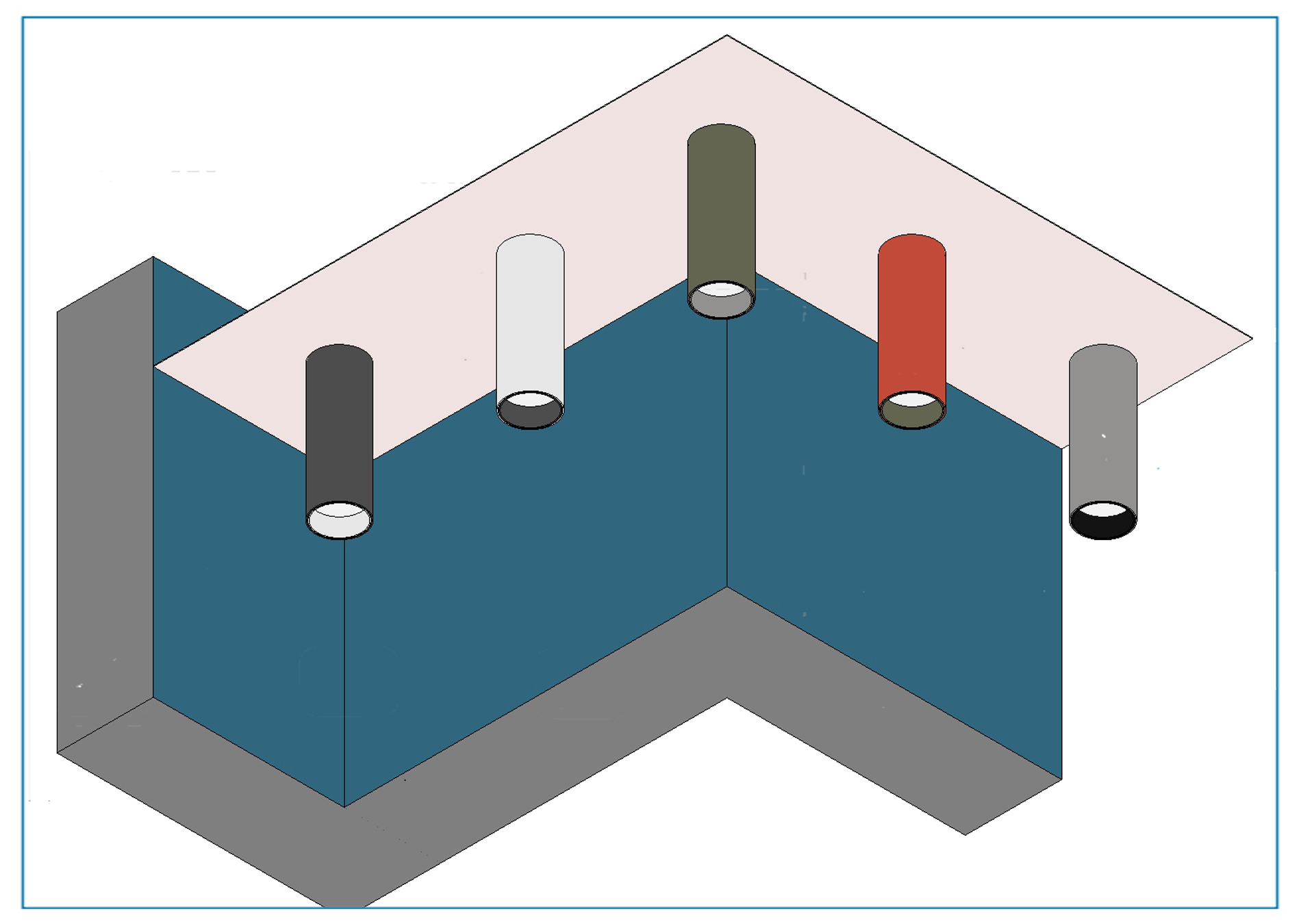

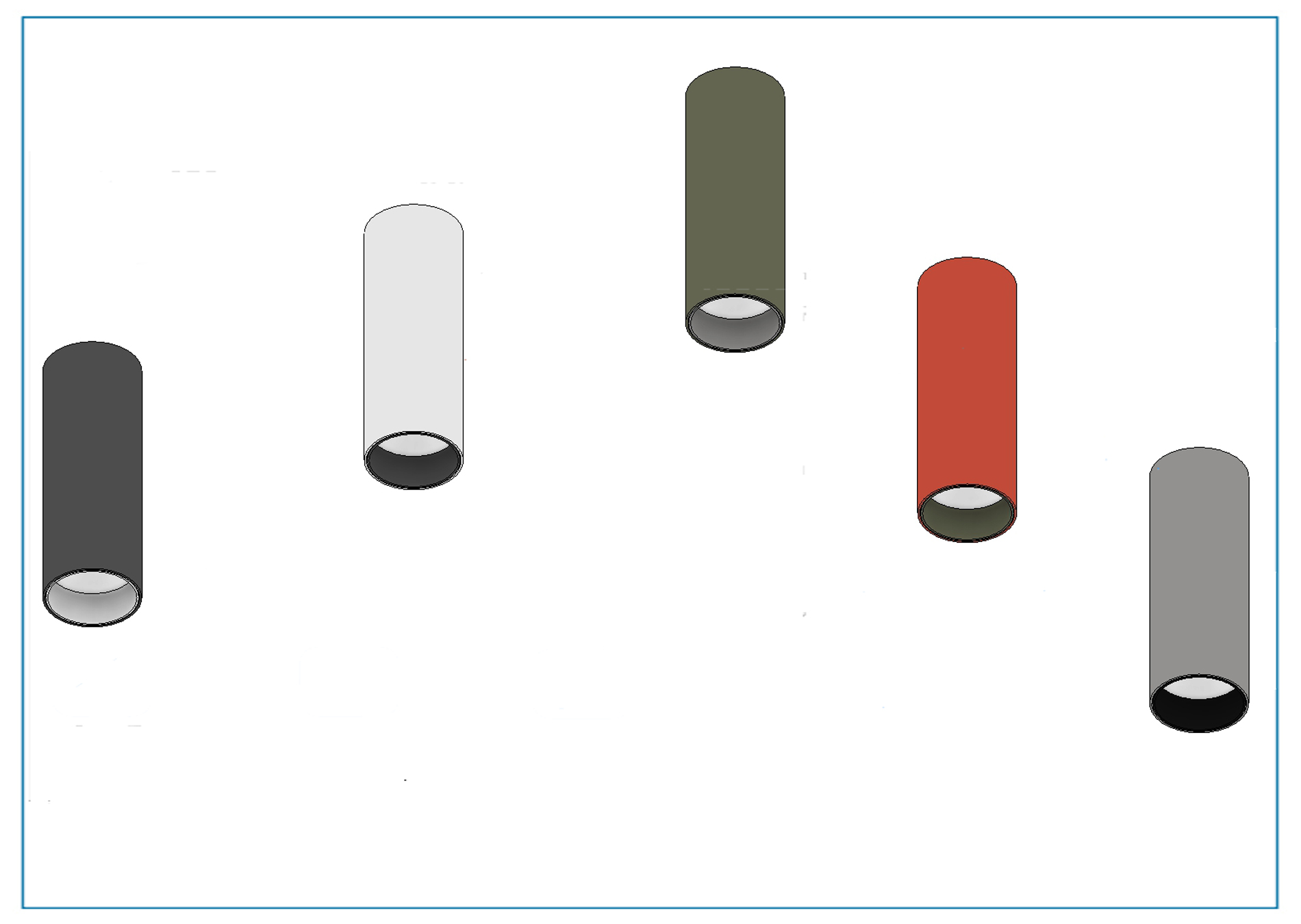

Светильник накладной цилиндр

имеют 6 цветов (белый песок, глубокий графит, облачно серый, пепельно-зеленый, терракотовый, угольно черный)
замена цвета любого элемента трекового светильника отдельно: основной корпус, переднее кольцо, стекло
настройка луча которую можете выбрать в свойствах экземпляра-строительство-луч, там же и тип светильника выбирайте
размер УГО при низкой и средней детализации

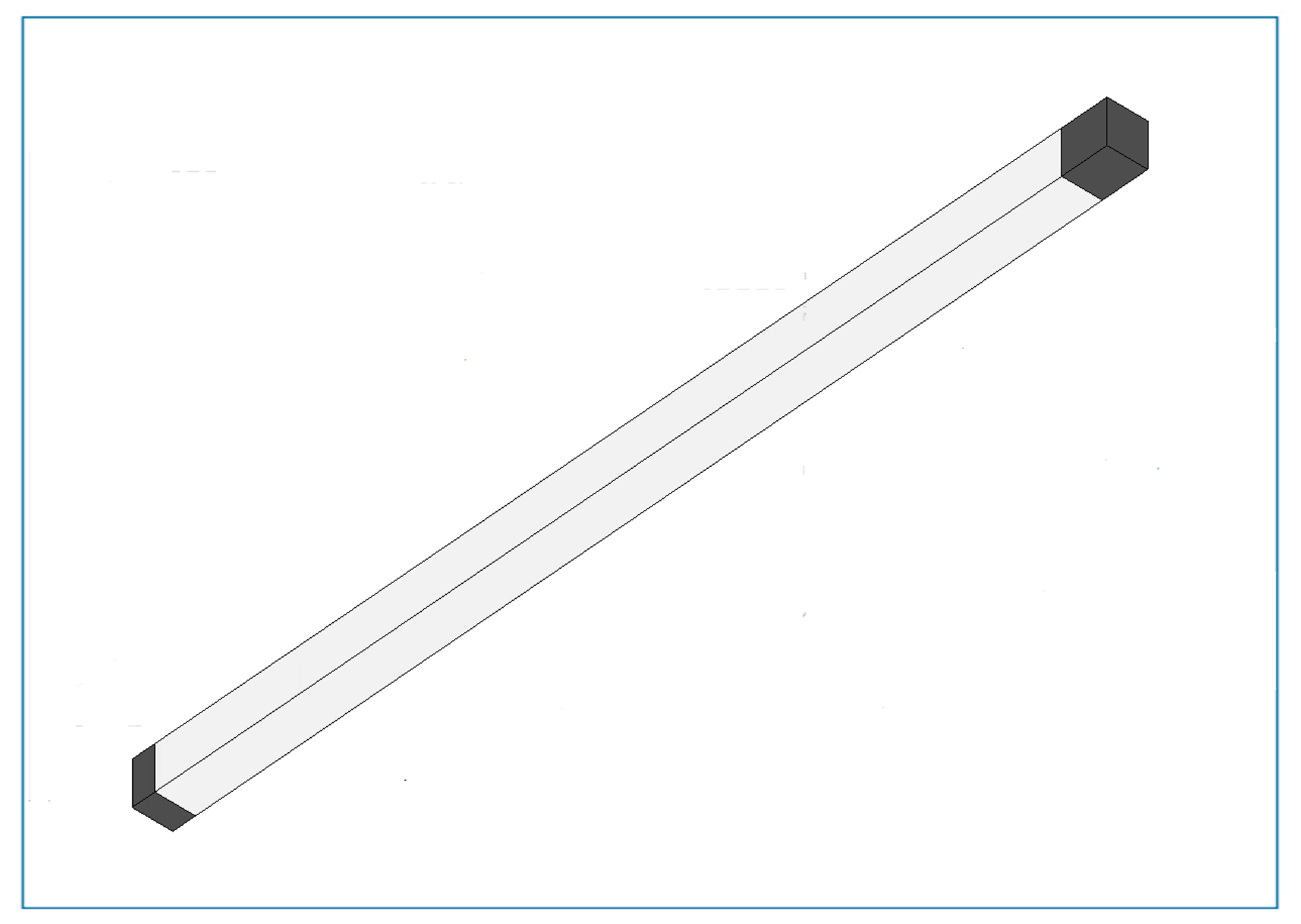

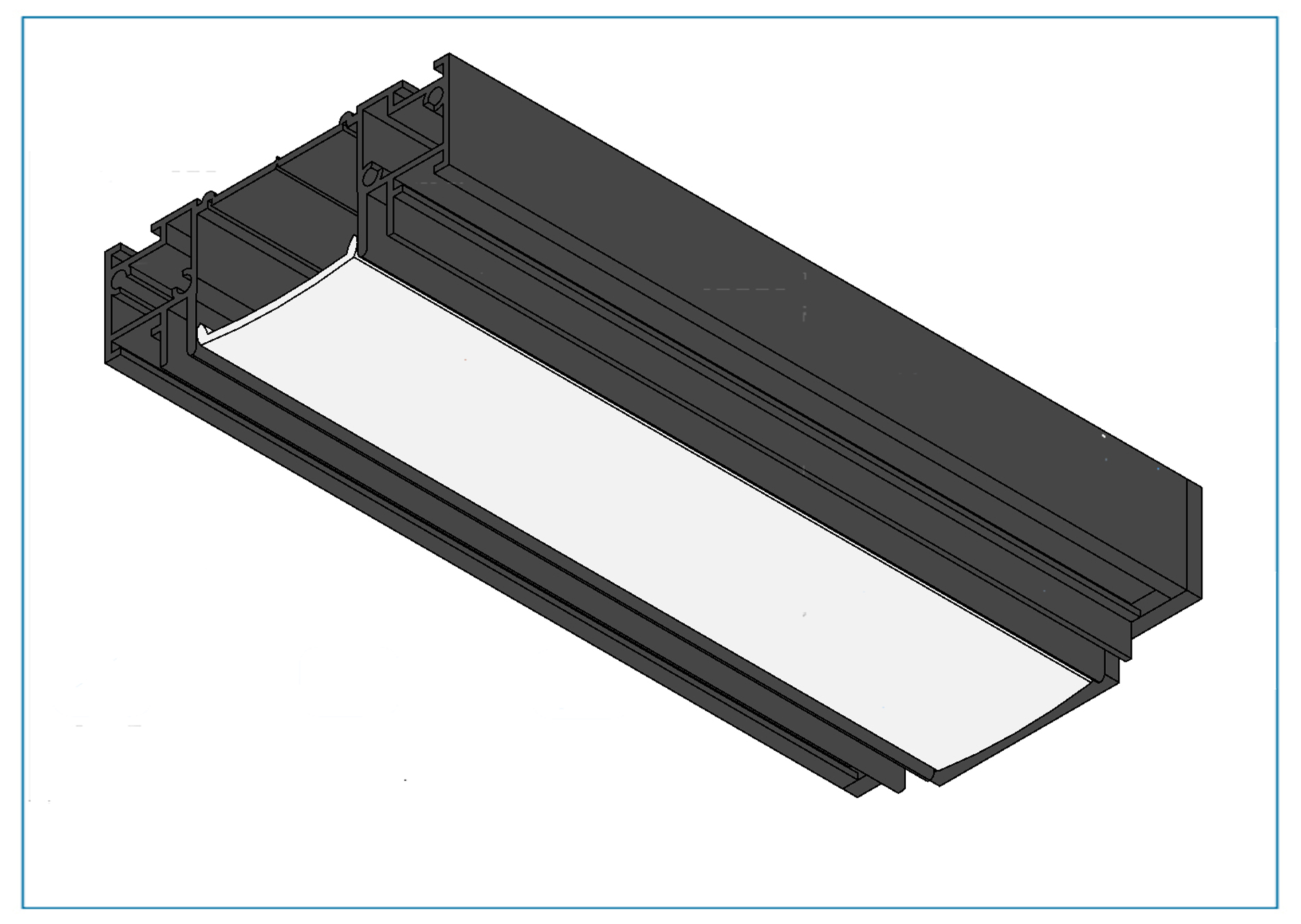

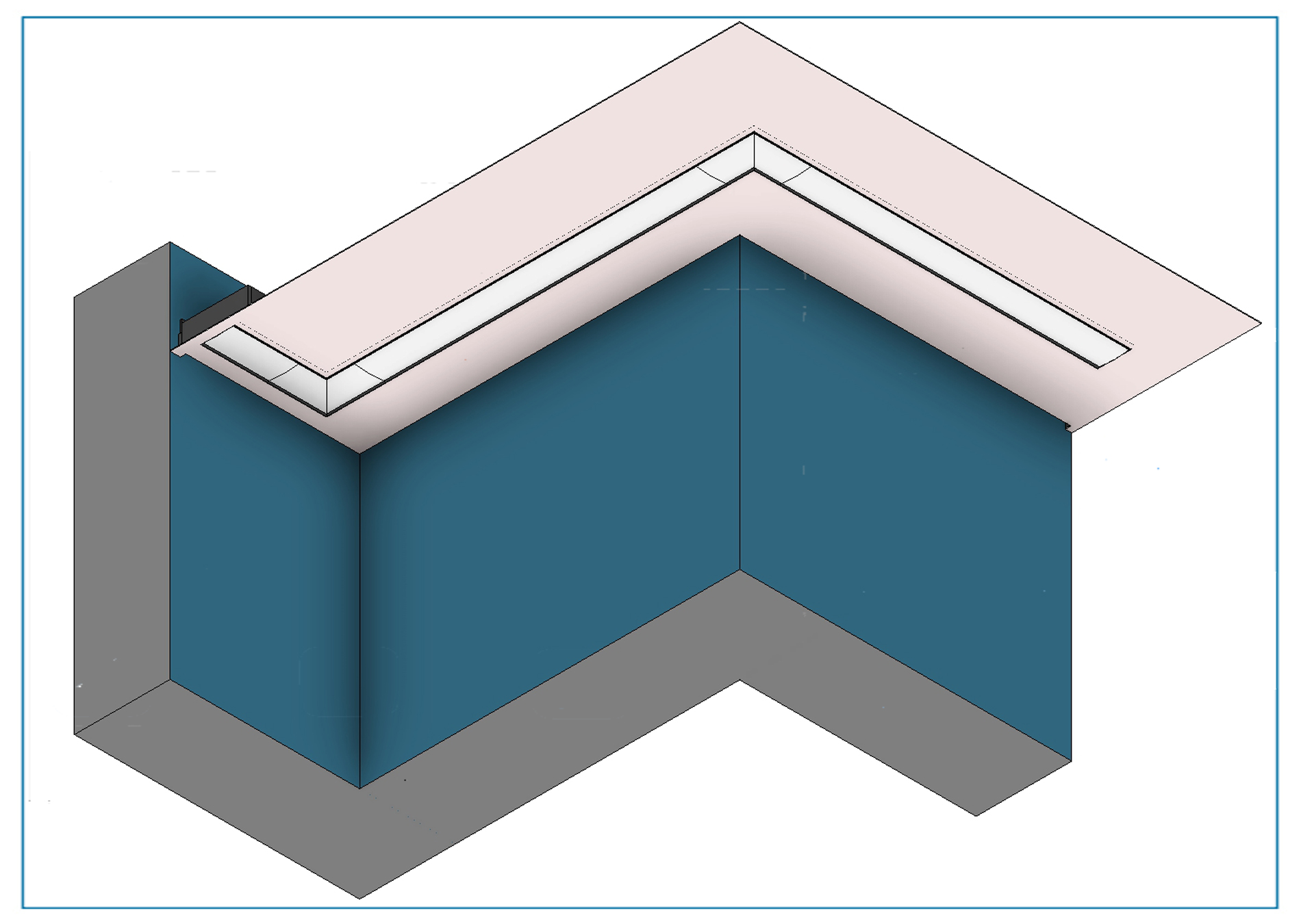

Световая линия

Нет источника света. Но есть функция отключения «Рассеиватель», вместо него появляется плоскость, на которую можно установить светодиодную ленту (создайте свой тип под каждый размер и место, настройте ширину и луч света). В таком случае появится возможность показать с помощью визуализации, как будет работать освещение в помещении.

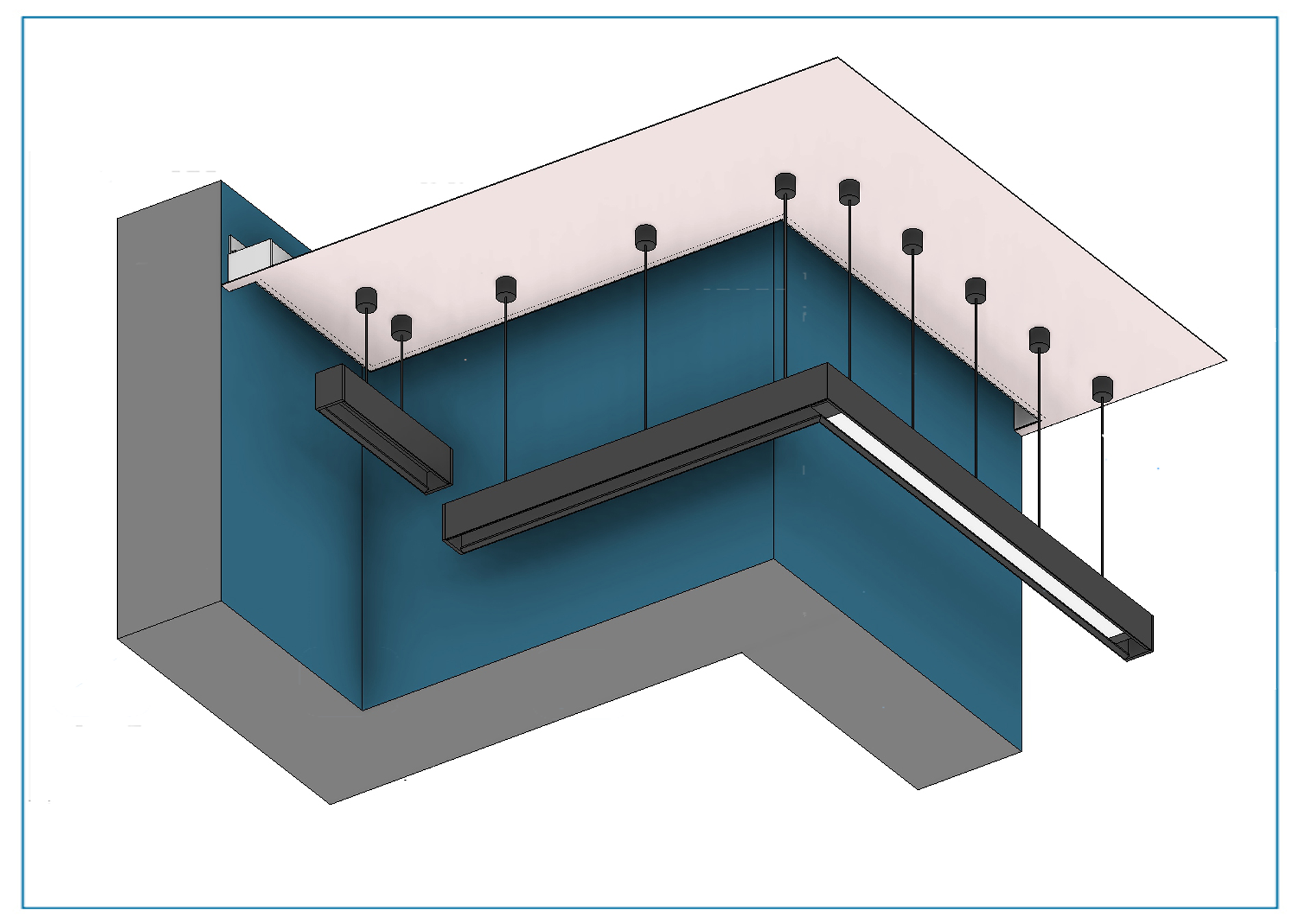

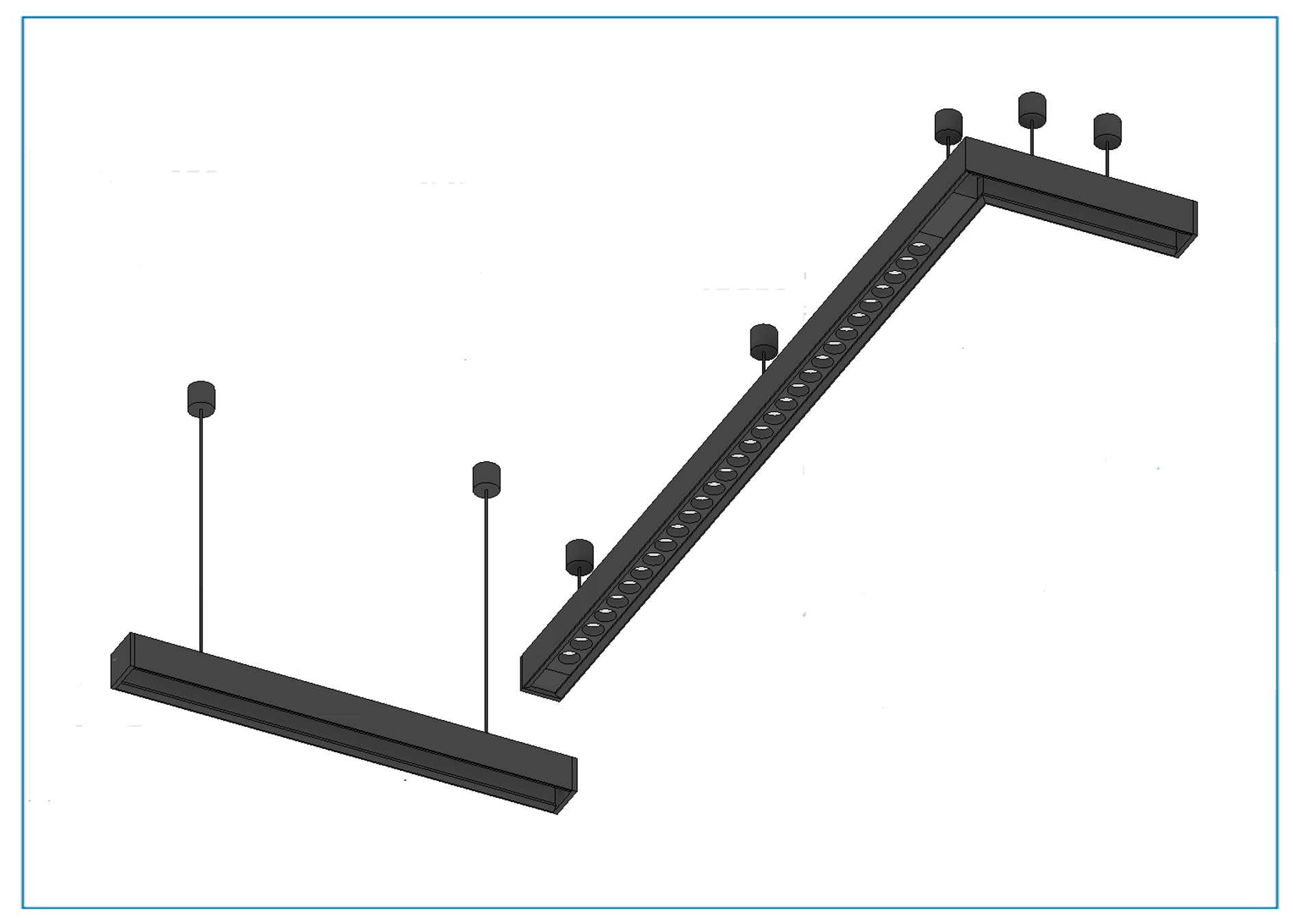

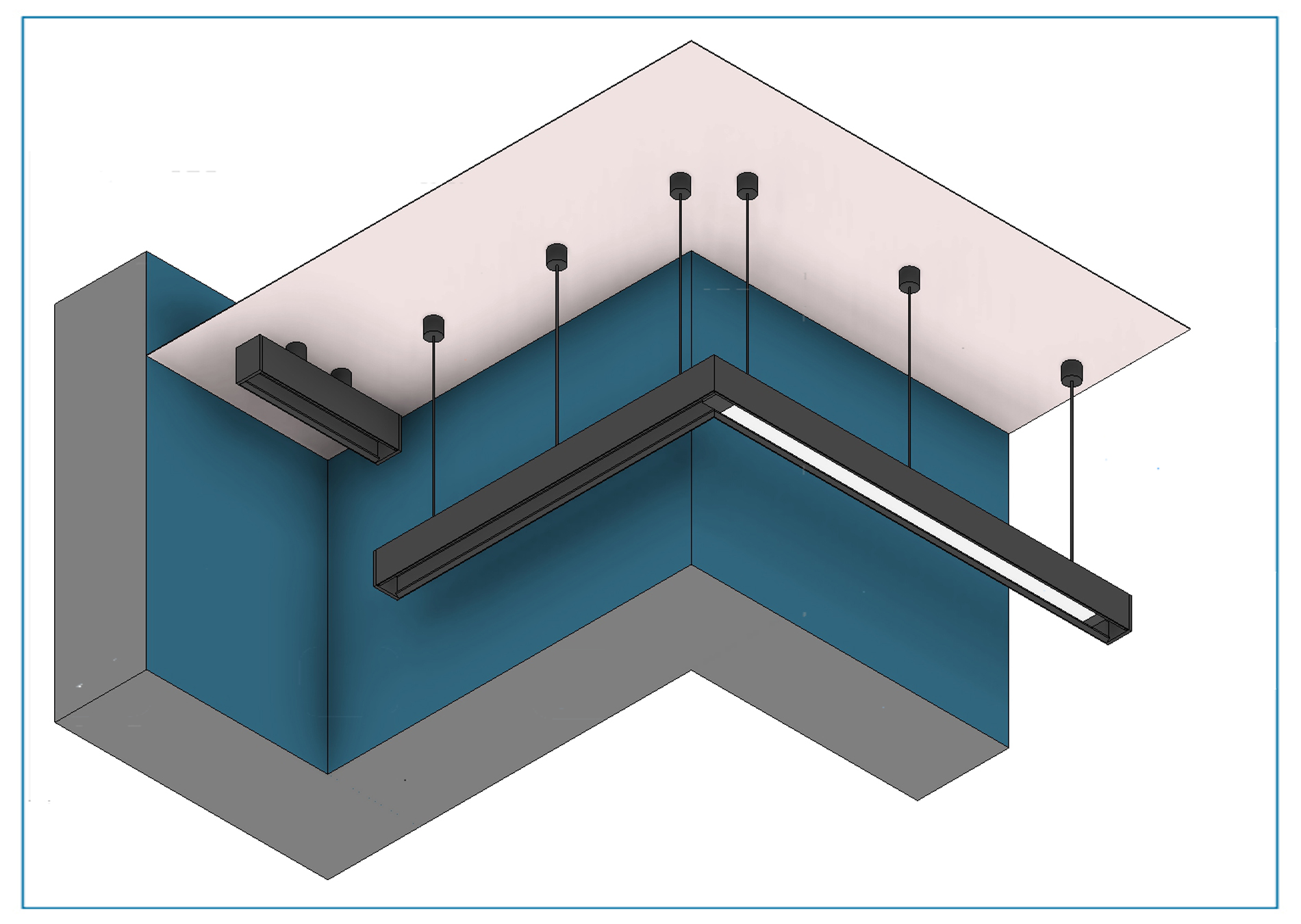

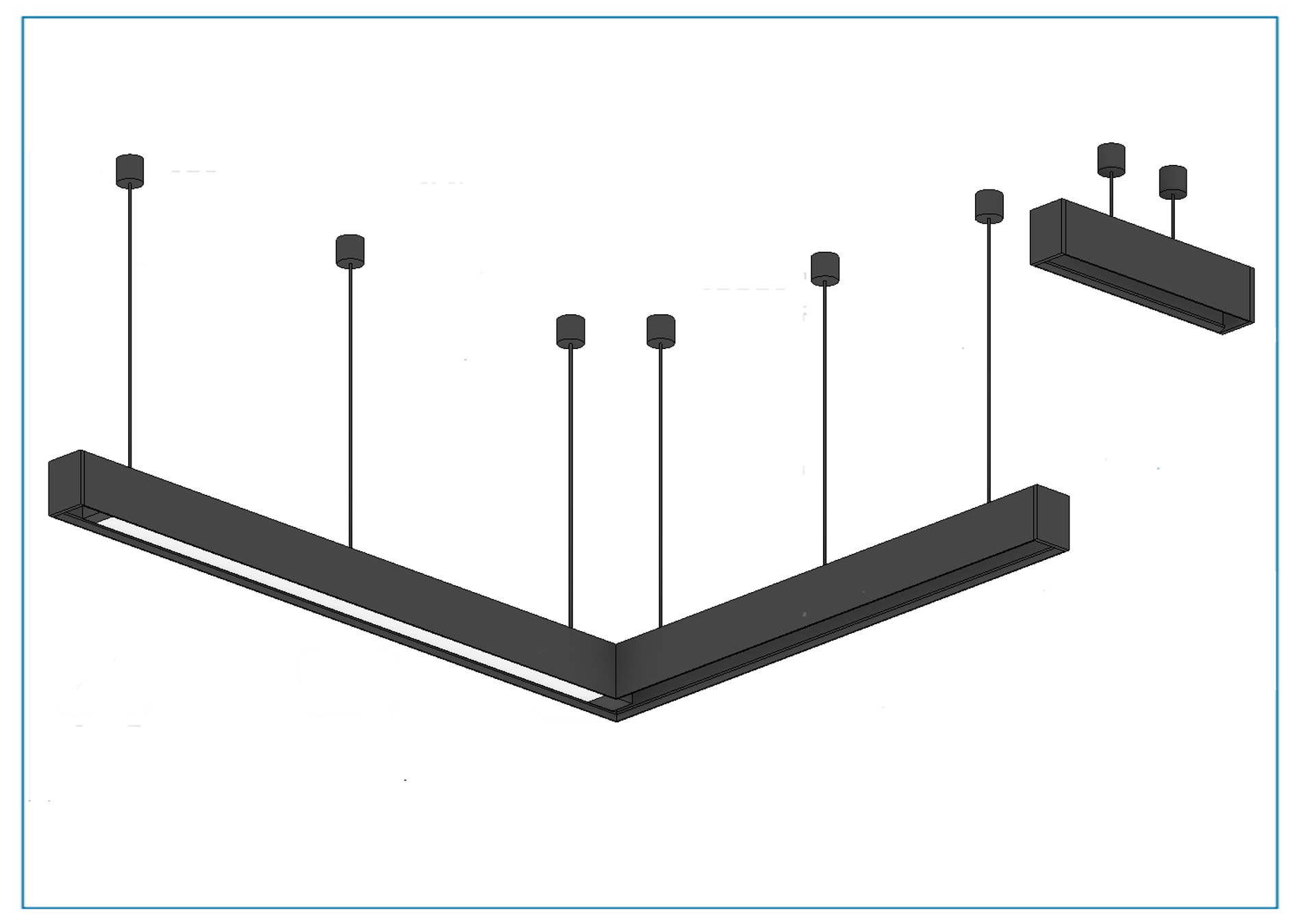

Трек подвесной
Параметры экземпляра:
Выбор трека (один из двух, отличаются только высотой):
SP
PUD
Длина (название говорит само за себя)
От потолка (расстояние от потолка)
Стрелка (видимость стрелка которая указывает в каком направлении увеличивается длина трека, служит как ориентир «конец»)
Обрезка угла на плане (имеется ввиду план потолков или любой другой план (не фасад и не 3D-вид)К-конец (стрелка), Н-начало)))
К=▼=135º
К=▲=45º
Н=▼=135º
Н=▲=45º
